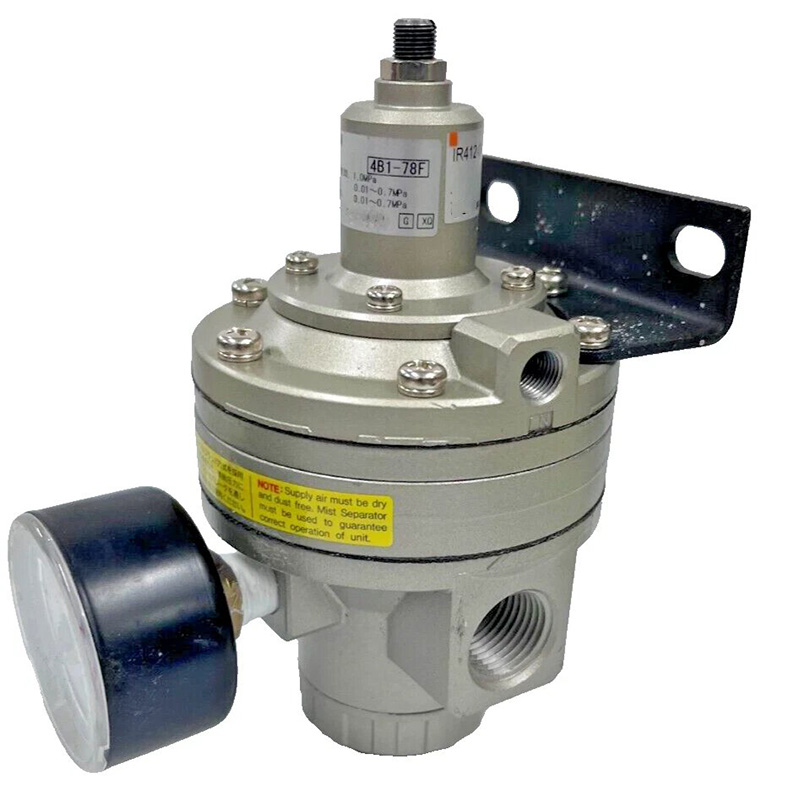

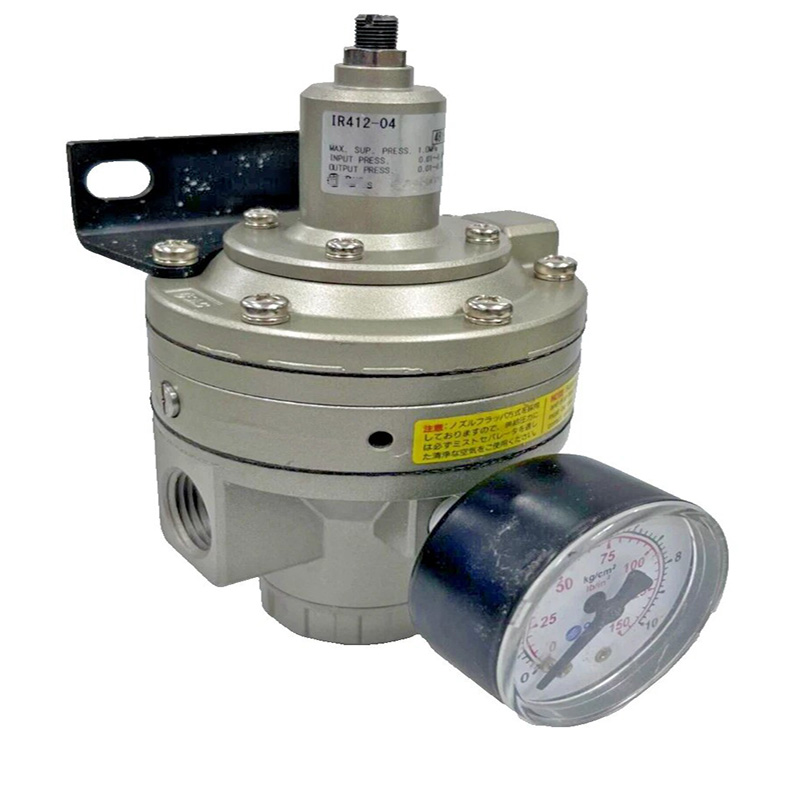

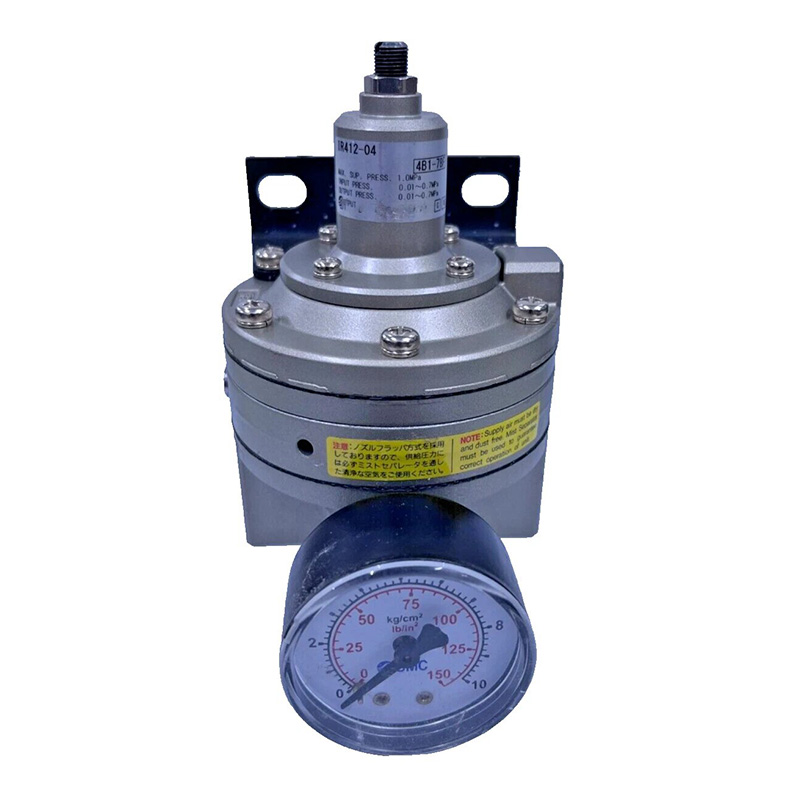

IR412-04-X32 Yüksek Hassasiyetli Pilot Kumandalı Regülatör

Marka: Richge Technology'den SOLH (睿其格科技)

Ürüne Genel Bakış

     IR412-04-X32, IR serisi büyük akışlı, pilotla çalıştırılan hassas basınç stabilizatörüne aittir. Bu regülatör, ultra kararlı çıkış basıncı ve küçük basınç dalgalanması gerektiren ağır talep pnömatik çalışma koşulları için tasarlanmıştır; tam boyut ve performans, SMC orijinal IR412 serisiyle değiştirilebilir.

1. Temel Teknik Özellikler

      -- Seri Adı: IR412 Yüksek Hassasiyetli Stabilizasyon Regülatörü

      -- Komple Model: IR412-04-X32

          · 04: Ana port dişi Rc 1/2"

          · X32: Arka egzoz, artırılmış hassasiyet ve minimum sabit hava tüketimini içeren özel özel konfigürasyon

     --Yapı Tipi: Pilotla çalıştırılan tahliye hassas regülatörü

     --Uygulanabilir Ortam: Kuru ve temiz basınçlı hava

     --Max Giriş Çalışma Basıncı: 1,0 MPa

     --Ayarlanabilir Basınç Aralığı: 0,01 ~ 0,7 MPa

     --Kontrol Doğruluğu

        · Hassasiyet: %0,2 tam ölçek

        · Tekrarlanabilirlik: ±%0,5 tam ölçek

     --Akış Performansı: Maksimum akış kapasitesi, IR201 modelinin neredeyse iki katı akış

     -- Tahliye Egzoz Kapasitesi: Geleneksel hassas regülatörlerden 5 kat daha yüksek aşırı basınçlı egzoz akışı

     --Sabit Hava Tüketimi: Ultra düşük, 1 L/dak'dan az

     --Çalışma Sıcaklığı: -5°C ~ +60°C

     --Net Ağırlık: Yaklaşık. 1,0 kilo

     --Montaj Seçenekleri: Panel montajı veya braket montajı; ön veya arka tarafa takılabilen basınç göstergesi

2. Nozul-Flapper Pilot Çalışma Prensibi

     --Basınç Ayarlama Aşaması: İç yayı sıkıştırmak ve nozül geçişini kapatmak için ayar düğmesini çevirin; Pilot hava, çıkış basıncını ayarlamak için ana makarayı iter.

     --Kararlı Düzenleme Aşaması: Çıkış basıncı, yay gerginliğini dengelemek için diyaframa etki ederek önceden ayarlanmış sabit basıncı korur.

     --Aşırı Basınç Tahliye Aşaması: Aşağı akış basıncı hedef değeri aştığında, diyafram nozulu açmak için kalkar, pilot basınç anında düşer ve ana valf yüksek hızda yedek havayı serbest bırakır. Temel Avantaj: Kombine pilot kontrol ve tahliye yapısı, ultra hızlı yanıt hızı, istikrarlı basınç çıkışı ve olağanüstü büyük akış performansı sunar.

3. Tam Model Kodu Açıklaması (IR412-04-X32)

     --IR412: Büyük kalibreli, yüksek hassasiyetli regülatör taban serisi

     --04: Ana bağlantı noktası spesifikasyonu Rc 1/2"

     --X32: Özel yükseltme sürümü

        · Arka egzoz düzeni (standart versiyonda ön egzoz kullanılır)

        · Geliştirilmiş tepki hassasiyeti

        · Düşük sabit hava tüketimi tasarımı

4. Temel Ürün Avantajları

     --%0,2 tam ölçek hassasiyeti, mükemmel şekilde eşleşen gerilim kontrolü, hassas konumlandırma ve sıvı dağıtım ekipmanı ile üstün kontrol hassasiyeti.

     --Büyük 1/2 inç bağlantı noktası, büyük çaplı silindirleri ve yüksek tüketimli pnömatik üretim hatlarını destekleyerek maksimum akış sağlar.

     --Çıkış basıncı dalgalanmasını hızla ortadan kaldırmak için yüksek hacimli tahliye kanalı aracılığıyla anında basınç düzeltmesi.

     --Uzun vadeli işletme maliyetlerini azaltmak için kararlı durumdaki hava tüketiminin 1 L/dak'nın altında olduğu enerji tasarrufu sağlayan tasarım.

     --Esnek kurulum düzeni; Manometre ve sabitleme braketi isteğe göre ön veya arka tarafa monte edilebilir.

     --X32 özelleştirilmiş arka egzoz, temiz çalışma ortamını korumak için toz ve yağ buharı kirlenmesini önler.

5. Tipik Uygulama Senaryoları

     Hassas tutkal dağıtım ve endüstriyel kaplama üretim hatları Baskı, lityum pil ve tekstil endüstrileri için film, tel ve tekstil gerginlik kontrol makineleri Yüksek hızlı silindir konumlandırma ekipmanı, hidrolik pnömatik presler ve transfer otomasyonu Laboratuvar ölçüm cihazları ve uzun süreli basınç tutma devreleri Yarı iletken, elektronik montaj ve temiz oda hassas pnömatik platformlar

Model Performans Karşılaştırması: IR412 VS IR201 VS ARJ310

Bir Cümle Özeti

     IR412-04-X32, X32 özelleştirilmiş arka egzoz ve ultra düşük hava tüketimine sahip, yüksek akışlı hassas dağıtım, gerginlik ayarı ve konumlandırma otomasyon sistemleri için üst basınç kontrol çözümü olarak hizmet veren, SMC uyumlu, büyük kalibreli bir pilot hassas regülatördür.
