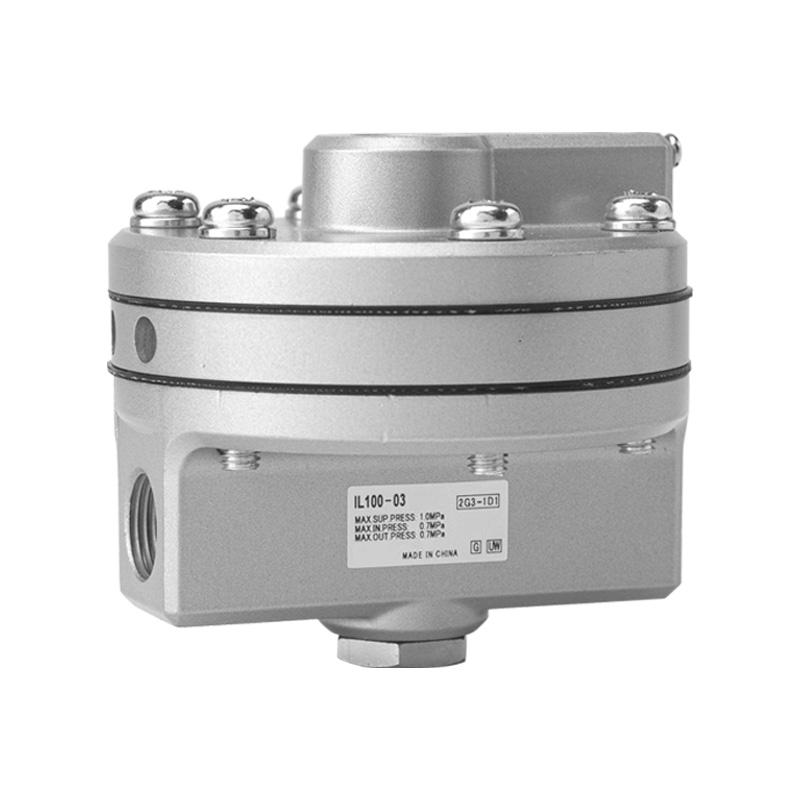

IL100 Serisi 1:1 Hassas Güçlendirici Röle (Pnömatik Amplifikatör)

Marka: Richge Technology'den SOLH

Ürün Konumlandırma

     IL100 serisi, pnömatik sinyal yükseltici veya ses yükseltici olarak da bilinen SMC orijinal modelleriyle tamamen değiştirilebilir 1:1 hassas yükseltici röledir. Temel işlevi, düşük akışlı kontrol sinyallerini eşit basınçlı yüksek akışlı hava çıkışına dönüştürmektir. Olağanüstü hassasiyet, ultra büyük akış kapasitesi ve ultra hızlı tepki hızıyla, uzun boru hatları ve büyük hacimli pnömatik aktüatörlerin neden olduğu yavaş tepki sorunlarını etkili bir şekilde çözer.

 Temel Fonksiyon ve Çalışma Prensibi

  1. Temel Tanım

       Hassas 1:1 basınç takibine sahip pnömatik sinyal ve ses yükseltici (çıkış basıncı kesinlikle giriş sinyali basıncına eşittir).

  2. Çalışma Mantığı

     --SIG (Sinyal Bağlantı Noktası): Konumlandırıcılardan veya basınç regülatörlerinden düşük akış kontrol basıncı çıkışını alır

     --SUP (Besleme Bağlantı Noktası): Ana basınçlı hava kaynağına bağlayın, maksimum besleme basıncı 1,0 MPa

     --OUT (Çıkış Bağlantı Noktası): Büyük aktüatörleri çalıştırmak için aynı basınçta yüksek akışlı hava sağlar

     --EXH (Egzoz Portu): Kontrol sinyali basıncı düştüğünde kalan havayı hızla tahliye eder

 3. Temel Değer

     Çıkış akışını güçlendirirken tam sinyal basıncını koruyun ve aktüatör hareketini büyük ölçüde hızlandırın.

Temel Temel Özellikler

   1. Ultra Yüksek Akış ve Anında Tepki

     -- Maksimum akış kapasitesi: 0,7 MPa besleme basıncı altında 6.000 L/dak (ANR)

     -- Akış katsayısı Cv = 1,1

     --Uzun mesafeli borular, büyük çaplı silindirler ve büyük diyaframlı aktüatörler için mükemmel

   2. Yüksek Doğrulukta 1:1 Basınç Takibi

     --±1% tam ölçek dahilinde doğrusallık hatası

     --Histerezis ≤ %1 tam ölçek

     --Sıfır basınç düşüşü ve uzun süreli sapma olmadan hassas basınç replikasyonu

   3. Çoklu Bağlantı Noktası Konu Seçenekleri

     --Port boyutları: 02 (Rc1/4), 03 (Rc3/8)

     --Standart iplik: Rc; opsiyonel NPT (sonek N), G paralel diş (sonek F)

     --Dört özel bağlantı noktası: SIG sinyali, SUP kaynağı, OUT çıkışı, EXH çıkışı

   4. Geniş Sıcaklık ve Özel Özel Versiyonlar

     --Standart model: -5 ~ +60°C

     --Düşük sıcaklık L versiyonu: -30 ~ +60°C

     --Yüksek sıcaklık T versiyonu: -5 ~ +100°C

     --Bakır içermeyen S versiyonu: Yarı iletken üretim ve yüksek saflıkta inert gazla uyumludur

   5. Dayanıklı Kompakt Yapı

     --Ana gövde: Gümüş korozyon önleyici boya kaplamalı alüminyum alaşım

     --Net ağırlık: 0,56 kg

     --İki montaj yöntemi: Doğrudan dişli kurulum; isteğe bağlı metal montaj braketi (son ek B)

Tam Teknik Özellikler Tablosu

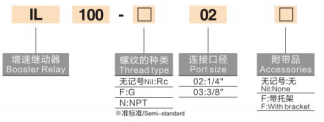

Model Kodu Açıklaması (IL100-□-□-□-□)

   Örnek: IL100-02-N-L-B

     --IL100: Temel seri kodu

     --02 / 03: Bağlantı noktası boyutu (1/4" / 3/8")

     --İş parçacığı son eki: N=NPT iş parçacığı; sonek yok=Rc; F=G dişi

     --Özel versiyon son eki: L=düşük sıcaklık; T=yüksek sıcaklık; S=bakır içermez

     --B: Montaj braketi ile donatılmıştır (son ek yok = braketsiz)

   Ortak Standart Modeller

     --IL100-02: Rc1/4 bağlantı noktası, standart sıcaklık, braket yok

     --IL100-03-B: Rc3/8 bağlantı noktası, standart sıcaklık, montaj braketi ile

     --IL100-N03-L: NPT 3/8 dişli, düşük sıcaklığa dayanıklı model

Tipik Uygulama Senaryoları

     --Proses kontrol vanaları: Pnömatik düzenleme vanaları ve diyafram aktüatörleri, çalıştırma hızını artırmak için konumlayıcılarla eşleştirilmiştir

     --Uzun mesafe enstrüman hava boru hatları: Vericiler ve aktüatörler arasındaki uzun boruların neden olduğu yavaş tepkiyi ortadan kaldırın

     --Büyük hacimli pnömatik silindirler: Ağır hizmet tipi kaldırma, sıkıştırma ve büyük stroklu mekanik aktüatörler

     --Yüksek hassasiyetli konumlandırma döngüleri: Doğru basınç takibi ve hızlı tepki gerektiren pnömatik sistemler

     --Yarı iletken ve yüksek saflıkta gaz ekipmanı: Temiz proses ortamları için bakırsız S modeli

Bir Cümle Özeti

     SOLH IL100 değiştirilebilir güçlendirici röle, uzun borularda ve büyük hacimli pnömatik sistemlerde yavaş çalıştırma gecikmesini ortadan kaldırmak için özel olarak tasarlanmış, ultra hızlı yanıtla 1:1 hassas basınç takibi, maksimum 6000 L/dak yüksek akış ve ±%1 yüksek doğrusallık sunar.
