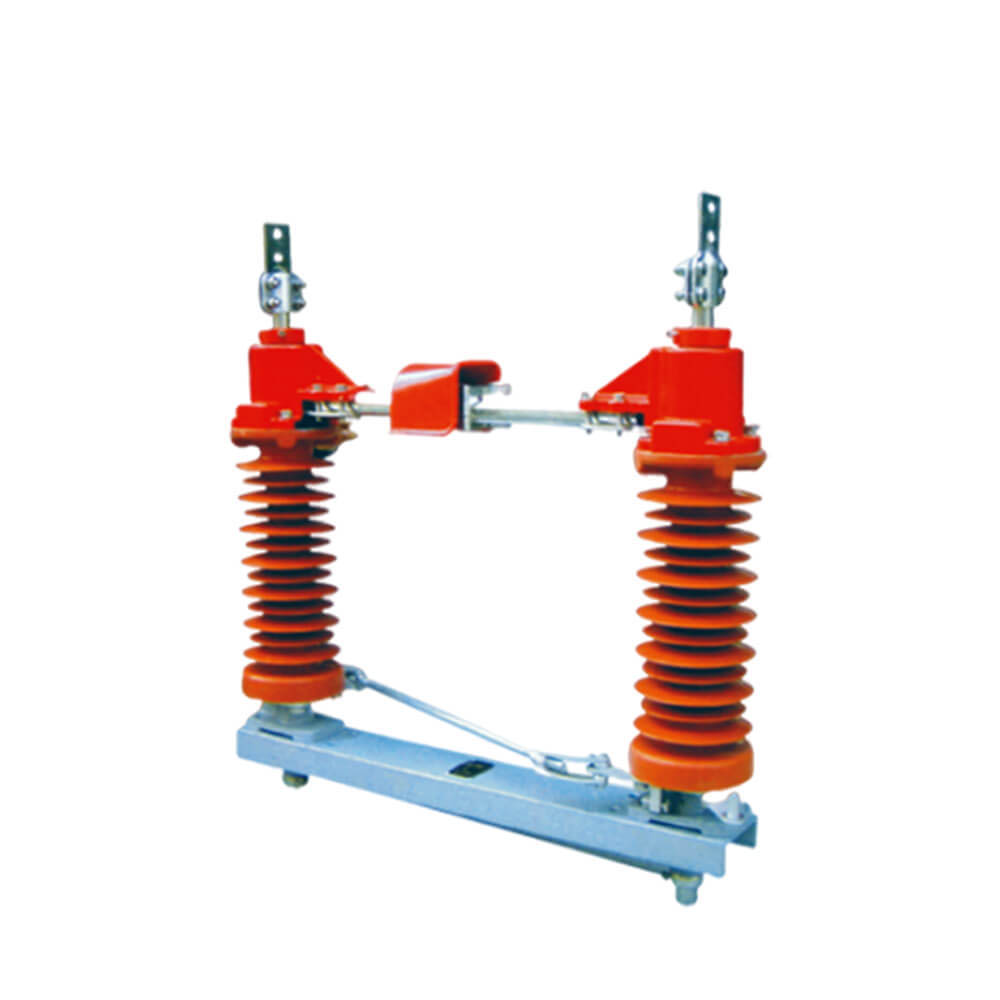

GW4 Serisi Dış Mekan AC Elektrik Ayırıcı 12kV 40.5kV Tek Kutuplu İzolasyon cadı

GW4-12(40.5) Dış Mekan HV Bağlantı Kesme Anahtarı

  Yüksek gerilim ayırıcı, enerji santrali ve trafo merkezinin elektrik sisteminde, yüksek gerilim devre kesiciyle birlikte kullanılması gereken önemli bir anahtarlama cihazıdır. Yüksek gerilim ekipmanlarının gerilim ve yük koşullarında bağlanması, kesilmesi veya hatlarının değiştirilmesi amacıyla kullanılır. Ana işlevleri şunlardır: bakım işlerinde yüksek voltajlı elektrikli cihazların ve cihazların güvenliğini sağlamak, voltajı izole etmek, kullanılamaz ve kesilmez, giriş yük akımı ve kısa devre akımı, yalnızca güçlü ark üretmeyen bazı anahtarlama işlemleri için kullanılabilir, yani ark söndürme işlevi yoktur; kurulum yerine göre, her voltaj seviyesi için opsiyonel ekipmanlarla birlikte, yalıtım sütunu sayısına göre, tek kolonlu tip, çift kolonlu tip ve üç kolonlu tipe göre iç mekan tipi ve dış mekan tipine ayrılabilir.

  GW4-12(40.5) dış mekan AC yüksek gerilim bağlantı kesme anahtarı, gerilimli ancak yüksüz 50/60Hz, 12(40.5)kV güç sistemi ile devreyi açmak ve kapatmak için kullanılır. IEC129-1984 AC Ayırma Anahtarı ve Topraklama Anahtarı ve GB1985 standartlarına ve diğer ilgili standartlara uygundur.

Çalışma mekanizması

  Yüksek gerilim ayırıcı, bakım çalışmalarında yüksek gerilimli elektrikli cihazların ve cihazların güvenliğini sağlayabilir ve Yalıtım gerilimi rolünü oynar. Yük akımını kesmek, giriş yapmak ve kısa devre akımını kesmek için kullanılamaz. Sadece güçlü ark üretmeyen bazı anahtarlama işlemleri için kullanılabilir, yani ark söndürme fonksiyonu yoktur. Farklı kurulum yerlerine göre, iç mekan tipi ve dış mekan tipine ayrılabilir ve yalıtım direklerinin sayısına göre iç mekan tipi ve dış mekan tipine ayrılabilir. Her voltaj seviyesi için opsiyonel ekipmanlarla birlikte kolon tipi, çift kolonlu tip ve üç kolonlu tip. Ayrıca bakım işinin güvenliğini sağlamak için yüksek gerilim dağıtım cihazının kapatma kısmını canlı kısımdan güvenilir bir şekilde izole edebilir. Yüksek gerilim ayırıcının tüm kontakları, bariz kırılma noktalarıyla birlikte havaya açıktır. Ayırıcıda ark söndürme cihazı bulunmadığından yük akımını veya kısa devre akımını kesmek için kullanılamaz. Aksi takdirde, yüksek gerilimin etkisi altında kırılma noktası, kendi kendini söndürmesi zor olan ve hatta flashover'a (fazlar veya fazlar arasında kısa devre) neden olabilecek, ekipmanı yakabilecek ve kişisel güvenliği tehlikeye atabilecek güçlü bir ark üretecektir. "Ayırıcının yük ile çekilmesi" ciddi bir kazadır.

  Sistemin çalışma modunu değiştirmek amacıyla bazı devreleri değiştirmek için yüksek gerilim ayırıcı da kullanılabilir. Örneğin, çift bara devresinde, çalışma devresini bir baradan diğerine geçirmek için yüksek gerilim ayırıcı kullanılabilir.

Yapı özelliği

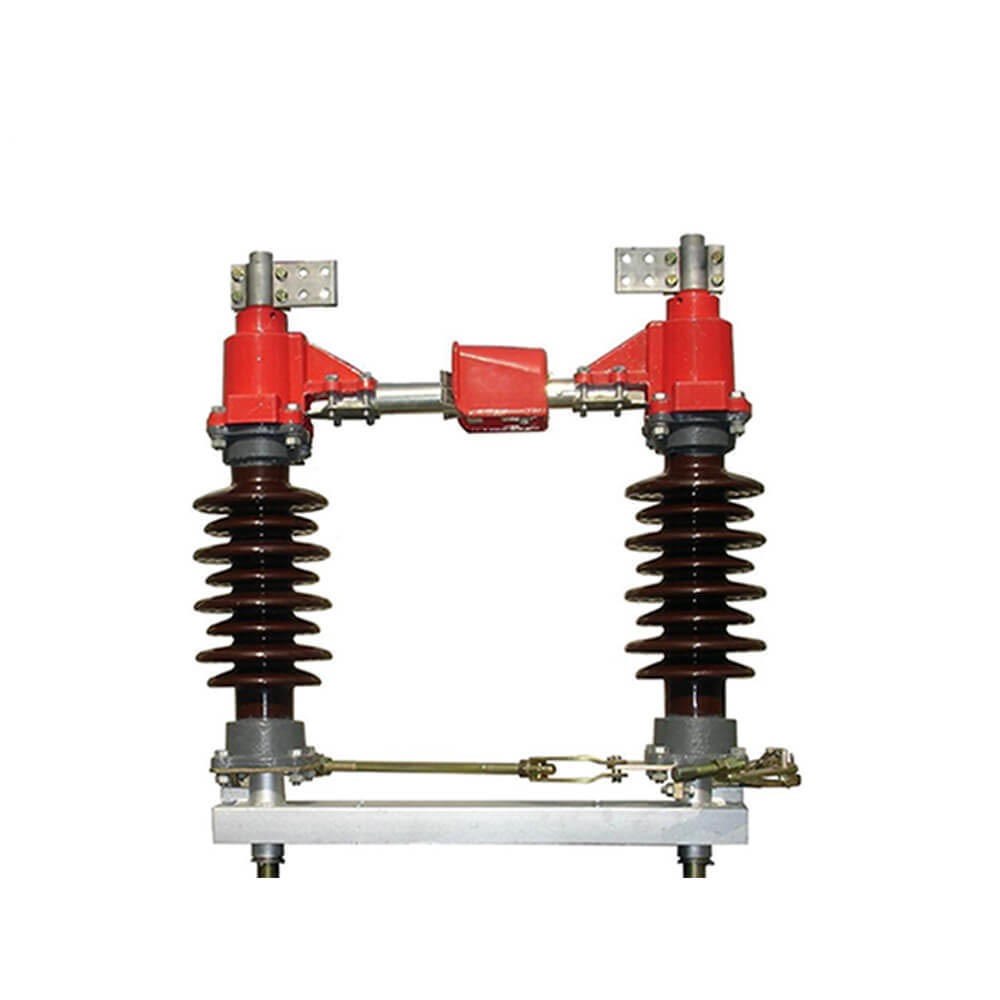

 Bu bağlantı kesme anahtarı, kaide, yalıtım desteği, elektrik malzemesi ve çalıştırma mekanizmasından oluşur. Her direğin üzerinde iki adet payanda mevcut olup, her bir payandanın üst kısmına elektrikli bıçak takılı olup, iki kanadın bağlantı noktası iki payanda arasındadır. Çalıştırma mekanizmasının tahriki ile iki kanat yatay olarak doksan derece dönerek kapanabilir. Üç adet tek kutuplu bağlantı kesme anahtarını ara bağlantı çubuğu aracılığıyla üç kutuplu bir bağlantı anahtarına bağlayabiliriz. Bu bağlantı kesme anahtarı CS11 tipi veya CS17 tipi manuel mekanizma ile eşleştirilebilir, bunun içinde CS17, topraklama bağlantılı bağlantı kesme anahtarında kullanılabilir. (motor mekanizması kullanıcının ihtiyacına göre monte edilebilir), Makul yapı, esnek çalışma; tek kutuplu veya üç kutuplu olarak kullanılabilen uygun kurulum; geniş temas mesafesi, güvenli ve güvenilir yalıtım. Topraklama tipi kullanıcı ihtiyacına göre esnek olup tek topraklı çift topraklı veya topraksız olarak seçilebilir.

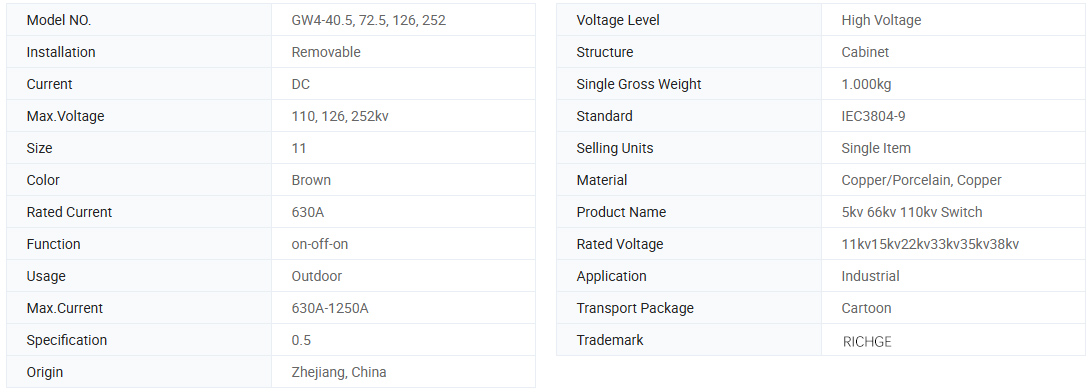

Temel Bilgiler.

Teknik parametre

Modeli	Anma gerilimi (kV)	Nominal akım (A)	Dayanım akımı(kA)	4s kısa süreli dayanım akımı(kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Çizim

Çevre koşullarını kullanın

1. Yükseklik: ≤3000m;

2. Ortam sıcaklığı: -25°C~+40°C;

3. Rüzgar hızı: ≤35m/s;

4. Kirlilik derecesi: ≤III;

5. Deprem yoğunluğu: ≤8 derece;

6. Uygulanabilir durumlar yanıcı, patlayıcı ve yakıcı gazlardan arındırılmış olmalıdır.

Sipariş talimatları

●OEM ve ODM'yi kabul et:EVET

●Sertifika: CE,Test raporları

●Üretim süresi: 7~ 12 iş günü

●Garanti süresi: 12 Ay

●Teslim süresi: 15 gün

●Bu anahtarı sipariş ederken lütfen model özelliklerini, nominal gerilimi, nominal akımı ve diğer teknik verileri belirtin.

●Özel gereksinimleriniz varsa, bunları çözmek için bizimle görüşebilirsiniz.
