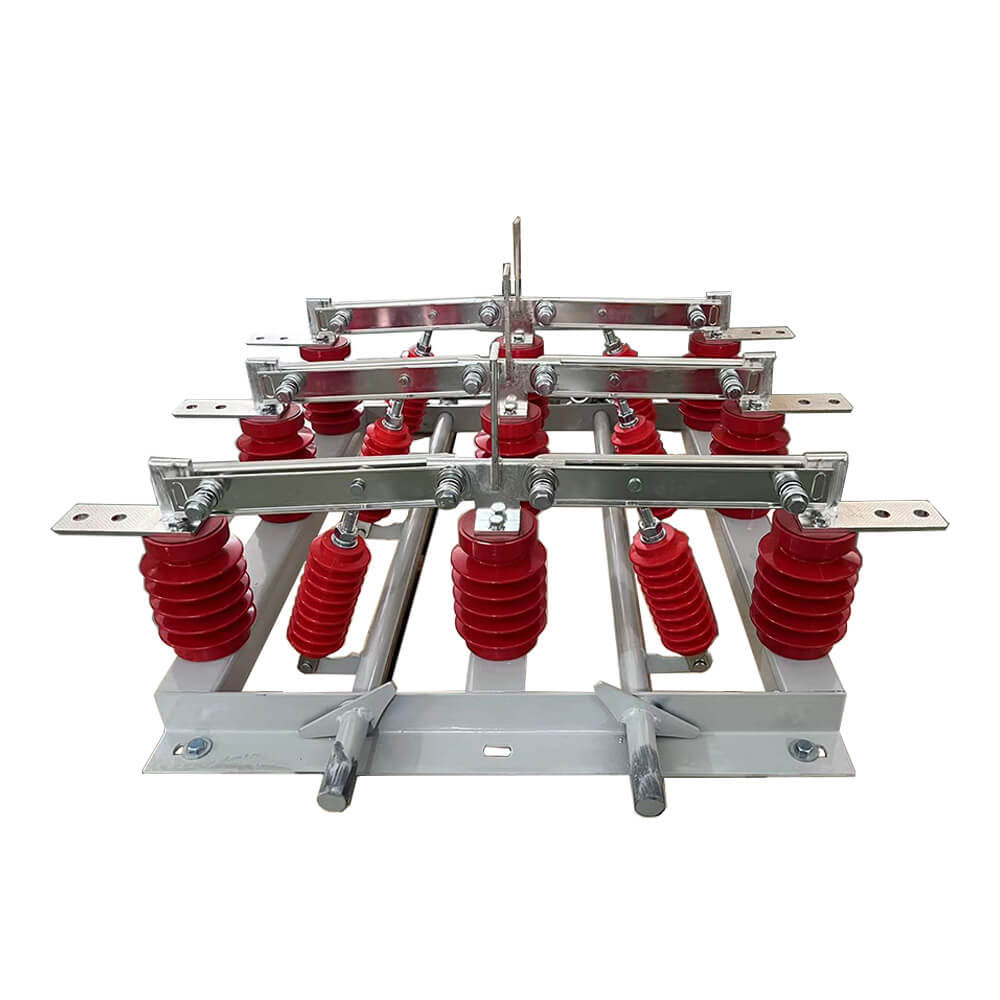

Dış Mekan Yüksek Gerilim Çift Güç İzolasyon Bıçağı Anahtarı Duvar Bağlantı Kesme Anahtarları

LIYOND Dış Mekan Yüksek Gerilim Çift Güç İzolasyon Bıçağı Anahtarı Duvar Bağlantı Kesme Anahtarları Sağlar

Yapı ve çalışma prensibi

     GN19-12/400, 630, 1000, 1250 tipi ayırıcının iletken kısmı, her faz için iki sütun izolatörü ile tabana sabitlenmiştir. (GN19-12C/400, 630, 1000, 1250 tipinde bir sütun izolatörü ve bir porselen mahfaza izolatörü bulunur.) Üç faz paralel olarak monte edilir ve iletken kısım, kontak bıçaklarının ve kontak tutucularının (veya iletken çubukların) statik kontaklarından oluşur. Kontak bıçağının her fazı bağ izolatörünün ortasına bağlanır, bağ izolatörü ve bağlı milin tabanına monte edilir. Mil, biyel koluna (kullanıcı tarafından sağlanan) ve CS6-1 tipi hareket mekanizmasına kol aracılığıyla bağlanır. Bağlantı kontak bıçağı iki oluklu bakır plakadan oluşur; bu plakalar sadece alt sıcaklığı düşürmek için kontak bıçağının ısı dağıtım alanını arttırmakla kalmaz, aynı zamanda kontak bıçağının mekanik mukavemetini de arttırır, böylece anahtarın dinamik stabilitesi artar. Kontak bıçağının bir ucu kontak bloğuna (veya iletken çubuğa) bir cıvata (Shaw arabası) ile monte edilir. GN19-12/1000, 1250 manyetik kilitleme plakasının montajı ile temas halindedir, artı manyetik kilitleme plakasının amacı, büyük bir kısa devre akımı olduğunda iki oluklu kontak bıçağının | cazibe. GN19-12/400, 630 bağlantı kesme anahtarlarının akım boyunca küçük bir sınırı vardır, dolayısıyla manyetik kilitleme plakası eklemeye gerek yoktur.

Anahtar özellikler

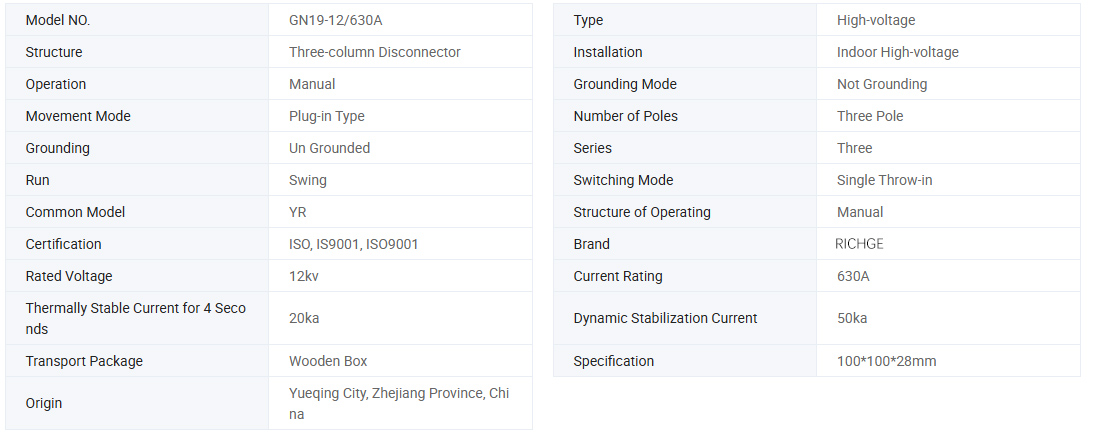

Temel Bilgiler

Teknik parametre

Modeli	Nominal gerilim (kV)	Nominal akım (A)	Nominal kısa süreli dayanım akımı (/ 4'ler)	Nominal tepe dayanım akımı (the)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31.5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

Çizim

Çevre koşullarını kullanın

1. Ortam sıcaklığının üst sınırı +40°C, alt sınırı -10°C, Not: -25°C'de depolama ve taşımaya izin verin

2. Yükseklik 1000 m'den fazla değil

3. Bağıl nem: Günlük ortalama %95'ten fazla değil, aylık ortalama %90'dan fazla değil

4. Su buharı basıncı: günlük ortalama 2,2 × 10-3Mpa'dan fazla değil, aylık ortalama 1,8 × 10-3Mpa'dan fazla değil

5. Çevredeki hava, aşındırıcı veya yanıcı gazlardan, su buharından ve diğer belirgin kirliliklerden arındırılmış olmalıdır.

6. Düzenli ve şiddetli titreşim yok.

Not: Yukarıdaki koşullara uygun değilse lütfen sorunu çözmek için üreticiye danışın.

Sipariş talimatları

●OEM ve ODM'yi kabul et:EVET

●Sertifika: CE,Test raporları

●Üretim süresi: 7~ 12 iş günü

●Garanti süresi: 12 Ay

●Teslim süresi: 15 gün

●Bu anahtarı sipariş ederken lütfen model özelliklerini, nominal gerilimi, nominal akımı ve diğer teknik verileri belirtin.

●Özel gereksinimleriniz varsa, bunları çözmek için bizimle görüşebilirsiniz.
