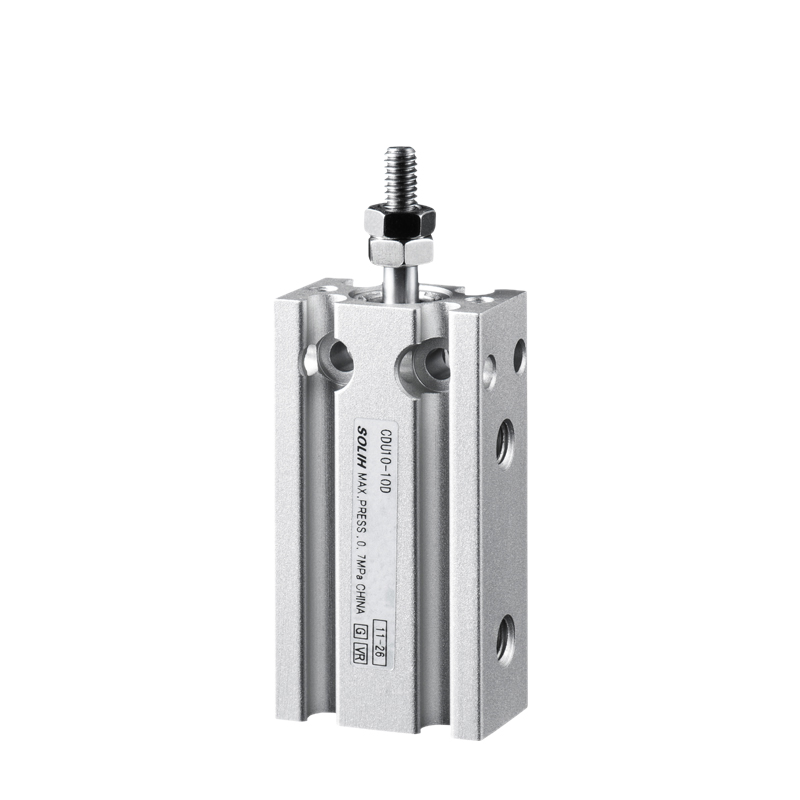

SOLH CU/CDU serisi dikdörtgen blok serbest montajlı silindir. Çok yüzeyli montaj delikleri herhangi bir yönde braketlere ihtiyaç duymadan doğrudan kuruluma olanak sağlar. Sınırlı kurulum alanına sahip otomasyon ekipmanlarında hafif yük itme, sıkıştırma ve konumlandırma için yaygın olarak kullanılan ultra ince kompakt tasarım.
|
Modeli |
Özellik |
Başvuru |
| CU |
Mıknatıs halkası olmadan manyetik anahtarlara sığamaz |
Konum geri bildirimi olmayan, maliyete duyarlı projeler |
| CDU |
Dahili mıknatıs, CMSH/DMSH manyetik sensörlerini destekler |
Uzatma/geri çekme konumu algılaması gerekiyor |
| CUK/CDUK |
Dönmeyen piston çubuğu |
İş parçası açısı sabit olmalı, şaftın dönmesi önlenmelidir |
| CUW/CDUW |
İkiz piston kolu, entegre kılavuz, burulma önleyici |
Yan yük ve ofset kuvveti olan uygulamalar |
-- Çok yönlü montaj: Alttan, yandan veya uç taraftan monte edin, montaj braketini koruyun;
-- İnce dikdörtgen gövde, standart rot silindirinden %40 daha ince;
-- Çoklu yapılar: standart tek çubuk, dönme önleyici çubuk, çift kılavuzlu çubuk;
-- Ayarlanabilir sensör yuvalarına sahip yerleşik mıknatıslı versiyon (CDU);
-- Kendinden yağlamalı yatak, yağsız sürekli çalışma;
-- Darbe ve gürültüyü azaltmak için sabit kauçuk tampon pedleri.

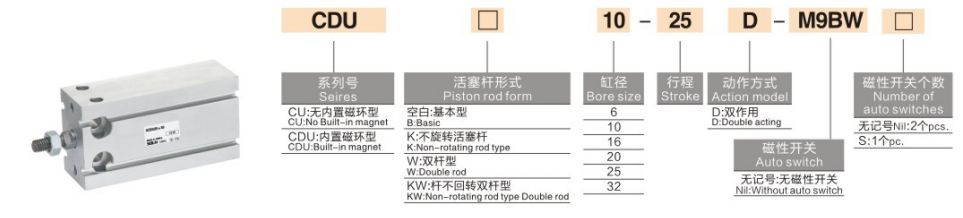

1. Örnek: CDU16×30S
-- CDU: Seri adı, C=dahili mıknatıs; K=dönmeyen çubuk; W=çift çubuk
-- 16: Delik boyutu (mm):6,10,16,20,25,32
-- 30: Strok uzunluğu (mm)
-- S: Standart özellikler
|
Parametre |
Şartname |
| Delik Boyutu |
6,10,16,20,25,32mm |
| Standart İnme |
5~60 mm |
| Oyunculuk Türü |
Çift etkili (varsayılan); tek etkili yay geri dönüşü/dışarı uzatma |
| Çalışma Basıncı |
Çift etkili:0,05~0,7MPa; Tek etkili:0,15~0,7MPa |
| Kanıt Basıncı |
1,05MPa |
| Sıcaklık |
-10~60°C(havada buz yok) |
| Piston Hızı |
50~500 mm/sn |
| Minder |
Her iki uçta sabit kauçuk tampon |
| Bağlantı Noktası Konusu |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Yağlama |
Yağsız çalışma |
|
Delik (mm) |
İtme/Çekme Alanı |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28,3 / 25,4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78,5 / 70,7 |
15.7 / 14.1 |
31,4 / 28,3 |
47.1 / 42.4 |
54,9 / 49,5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314.2 / 282.7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219.9 / 197.9 |
|
25 |
490,9 / 452,4 |
98.2 / 90.5 |
196.4 / 181.0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804.2 / 754.8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C ve yarı iletken mikro mastar, durdurucu, pres bağlantısı;
-- Genel otomasyon kelepçeleme, konumlandırma ve malzeme değiştirme;
-- Ev aletleri ve donanım montajı; ambalaj hafif yük ayırma ekipmanı.
SOLH CU/CDU dikdörtgen serbest montajlı pnömatik silindir, kısa stroklu hafif hizmet otomasyon konumlandırma ve kelepçeleme için yaygın olarak kullanılan, dönmeyen ve çift kılavuzlu çubuk çeşitleriyle çok açılı braketsiz kurulumu destekler.
