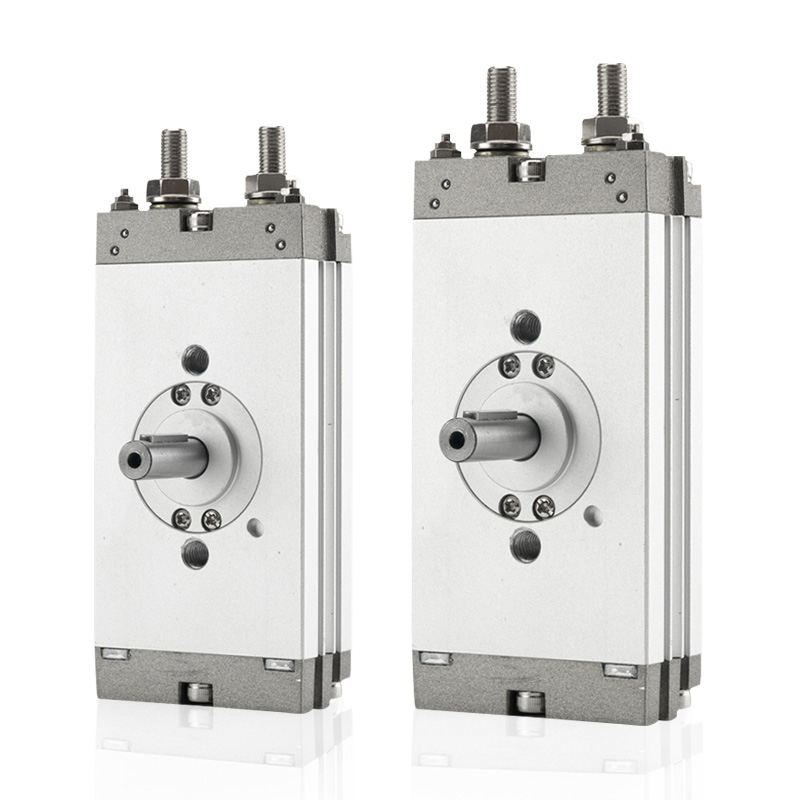

CRQ2 Serisi Ultra İnce Kremayer ve Pinyonlu Döner Silindir | Sıfır Boşluklu Kompakt Döner Silindir

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Avantajlar

     SOLH CRQ2 serisi, çift pistonlu sıfır boşluklu yapıya sahip ultra ince düz kremayer ve pinyonlu döner silindirdir. Ultra düşük gövde yüksekliği ve entegre flanş montaj tasarımıyla 90°/180°/360° geniş aralıktaki dönüş açılarını destekler ve φ10 ila φ40 arasındaki delik boyutlarını kapsar. Alanı sınırlı ekipman yerleşimleri için optimize edilen bu silindir, hafif ve orta hizmet tipi indeksleme, çevirme ve döndürme istasyonları için yüksek hassasiyetli ve istikrarlı dönme performansı sunar ve 3C, paketleme ve tıbbi otomasyon ekipmanları için tercih edilen kompakt döner çözüm olarak hizmet eder.

2. Teknik Özellikleri Tamamlayın

 2.1 Temel Parametreler

     • Delik Boyutu: φ10/φ15/φ20/φ30/φ40 (Ultra ince düz yapı)

     • Çalışma Modu: Çift etkili kremayer ve pinyon tahriki

     • Çalışma Basıncı Aralığı: 0,15~0,7MPa; φ20/φ30/φ40 1,0MPa'ya kadar

     • Kanıt Basıncı: 1.05MPa

     • Ortam Sıcaklığı: 0°C~60°C (buzsuz ortam)

     • Yağlama: Yağsız kendinden yağlamalı çalışma

     • Arabellek Yapılandırması: φ10/φ15 yalnızca yerleşik kauçuk tamponla; φ20/φ30/φ40 çift lastik tamponlu + isteğe bağlı ayarlanabilir hava tamponu (sonek C)

     • Açı Ayarı: Uç cıvataları aracılığıyla standart ±5° ince ayar

     • Manyetik Uyumluluk: CDRQ2 dahili manyetik halka, D-M9B / D-A93 serisi anahtarlarla uyumlu

  2.2 Teorik Tork Tablosu (@0,5MPa, N·m)

  2.3 Standart Dönüş Açısı ve Ayarlanabilir Aralık

     • 90° Salınım: Ayarlanabilir aralık 80°~100°

     • 180° Salınım: Ayarlanabilir aralık 170°~190°

     • 360° Uzatılmış Salınım: Özel tam dönüş talepleri için ayarlanabilir aralık 350°~370°

  2.4 Bağlantı Noktası Boyutu Belirtimi

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standart Rc1/8; İsteğe bağlı G1/8 ve NPT dişi

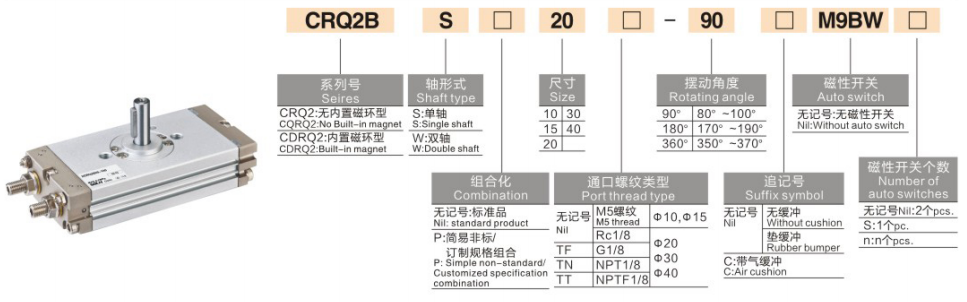

3. Model Adlandırma Kuralları ve Sıra Örnekleri

  1. Tam Model Yapısı: CDRQ2BS20-180C

  2. Tipik Sipariş Örnekleri

     • Standart Arabelleksiz Model: CRQ2BW15-90 (Temel tip, çift şaftlı, φ15 delikli, 90° salınımlı, manyetik olmayan, kauçuk tamponlu)

     • Yüksek Hassasiyetli Tampon Modeli: CDRQ2BS40-180C (Manyetik halka donanımlı, tek şaftlı, φ40 delikli, 180° salınımlı, hava tamponlu)

4. Yapısal Prensip ve Temel Güçlü Yönler

  4.1 İç Yapı ve Çalışma Prensibi

     CRQ2 serisi simetrik çift pistonlu çift kremayer örgü yapısını benimser. Basınçlı hava, senkron doğrusal hareket için çift pistonu çalıştırır ve dişli kremayerini sabit döner tork üretecek şekilde iter. Entegre düz gövde, yerleşik tampon mekanizması, uç açı ayar cıvataları, tek taraflı boru arayüzü ve çift taraflı manyetik anahtar olukları ile birlikte gelir. Simetrik kuvvet yapısı, çalışma sırasında sarsıntıyı ve geri tepmeyi ortadan kaldırarak ultra kararlı, yüksek hassasiyetli döner konumlandırma sağlar.

  4.2 Benzersiz Temel Avantajlar

     • Ultra İnce Düz Gövde: Son derece düşük gövde yüksekliği (17~37 mm), silindir gövdesi doğrudan flanş olarak kullanılabilir, ekstra montaj braketlerini ortadan kaldırır ve dikey montaj alanından büyük ölçüde tasarruf sağlar.

     • Sıfır Boşluklu Tasarım: Çift raflı tam ağ yapısı, sıfır boşluk dönüşü gerçekleştirerek yüksek tekrar konumlandırma doğruluğu ve titreşimsiz başlatma-durdurma işlemi sağlar.

     • Düzgün Borulama ve Kablolama: Tek taraflı hava arayüzü ve aynı taraftaki çift anahtar olukları, daha temiz ekipman yapısı için sahadaki kablolama ve boru düzenini basitleştirir.

     • Hassas Açı İnce Ayarı: Standart ±5° ayarlanabilir salınım açısı, çeşitli hassas konumlandırma gereksinimlerine uyum sağlar.

     • Çeşitlendirilmiş Şaft Seçenekleri: Çeşitli otomatik bağlantı modlarına uyum sağlamak için isteğe bağlı tek şaft (üniversal) ve çift şaft (çift yönlü bağlantı).

5. Kurulum ve Seçim Yönergeleri

  5.1 Kurulum Modu

      Temel B Tipi: Silindir gövdesinin alt kısmı, ayrılmış konumlandırma delikleri ile doğrudan montajı destekler. Entegre flanş tasarımı, hızlı kurulum ve yüksek konumlandırma doğruluğu sunan, ek sabitleme aksesuarları gerektirmez.

  5.2 Çekirdek Seçim Kriterleri

     • Alan Sınırlaması Önceliği: Dikey yüksekliğin sınırlı olduğu senaryolar için CRQ2 ultra ince serisini seçin; Yeterli kurulum alanı için MSQ/HRQ serisini seçin.

     • Hassasiyet ve Boşluk Talebi: Sıfır boşluklu, yüksek hassasiyetli konumlandırma için kremayer ve pinyon CRQ2; Düşük maliyetli, geniş açılı hafif yük dönüşü için kanat tipi CRB2.

     • Dönüş Açısı Onayı: Geleneksel çevirme/konumlandırma için standart 90°/180°; Tam daire dönüşlü çalışma koşulları için 360° uzatılmış tip.

     • Arabellek Eşleştirme: Yüksek hızlı ve orta-ağır yükte çalışma için C hava tamponunu seçin; standart kauçuk tampon düşük hızlı hafif yük taleplerini karşılar.

     • Sinyal Geri Bildirim Talebi: PLC konum tespiti ve otomatik bağlantı kontrolü için CDRQ2 manyetik halka versiyonunu seçin; Sinyal geri bildirimi olmadan basit dönme hareketi için CRQ2 manyetik olmayan versiyon.

6. Tipik Uygulama Senaryoları

     • 3C ve Elektronik Endüstrisi: PCB kartı çevirme, talaş ayırma, küçük fikstür döndürme ve hassas bileşen konumlandırma.

     • Paketleme ve Baskı Ekipmanları: Etiket sallama, kutu kapatma konumlandırma, bölme saptırma ve sürekli paketleme hattı yön değiştirme.

     • Kompakt Otomasyon İstasyonları: Minyatür valf anahtarlaması, hassas indeksleme konumlandırması ve dar ekipman alanında döner çalışma.

     • Medikal ve Hassas Makineler: Küçük manipülatör dönüşü, hassas tıbbi aksesuar çevirme ve mini otomatik döner platformlar.

7. CRQ2B ve CDRQ2B Karşılaştırma Tablosu

Bir Cümle Özeti

     SOLH CRQ2 serisi ultra ince sıfır boşluklu döner silindir, düz entegre flanş tasarımına, çok açılı ayarlanabilir dönüşe ve yerden tasarruf sağlayan kuruluma sahiptir ve hafif ve orta hizmet, dar alanlı otomatik çevirme ve indeksleme istasyonları için yüksek hassasiyetli, sağlam ve kompakt döner çözümler sunar.
