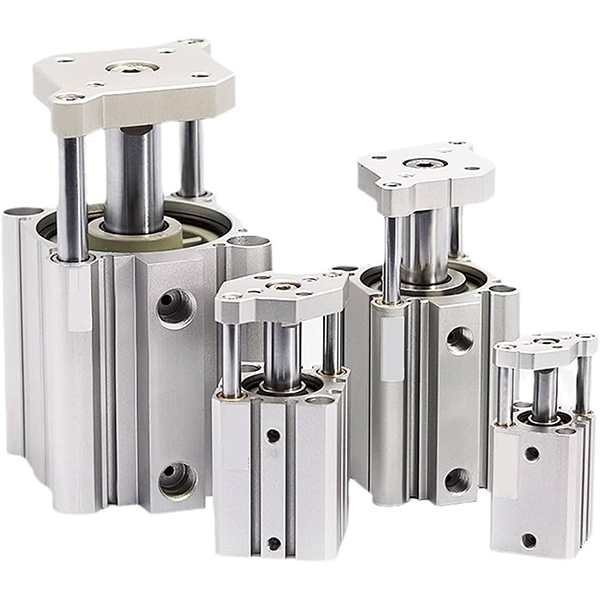

CQM Serisi Kılavuzlu İnce Pnömatik Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH CQM serisi yüksek sertlikte kılavuzlu ince silindir, ithal CQM/CDQM ile değiştirilebilir. CQ2 ince silindir yapısına dayalı yerleşik çift kılavuz çubuk. Yanal yük direncini ve dönme önleme performansını büyük ölçüde artırır. CQ2 ile aynı gövde uzunluğuna sahiptir, ekstra harici kılavuza gerek yoktur. CQ2/CQS ile uyumlu montaj boyutu, hassas konumlandırma, sıkıştırma ve yan yük ile itme için yaygın olarak kullanılır.

Yapı ve Ana Özellikler

     -- Entegre ince silindir gövdesi + paralel çift kılavuz çubukları, ön uçta yük montaj plakası;

     -- Sert eloksallı alüminyum varil, krom kaplı piston kolu ve kılavuz çubukları;

     -- Varyantlar: CQM(manyetik olmayan), CDQM(mıknatıs donanımlı), CQM-XB24 uzun ömürlü versiyon;

     -- Yanal yük kapasitesi standart CQ2 silindirinden 2~4 kat daha yüksektir, dönüş toleransı ≤±0,2°;

     -- Her iki uçta standart kauçuk tampon, hava yastığı seçeneği yoktur;

     -- Manyetik anahtar tespiti için CDQM yerleşik mıknatıs, esnek sensör kurulumu.

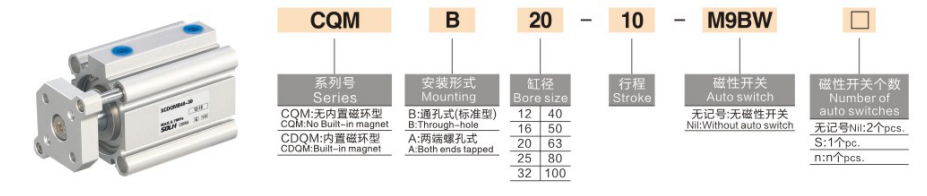

Model Kodlama Kuralı

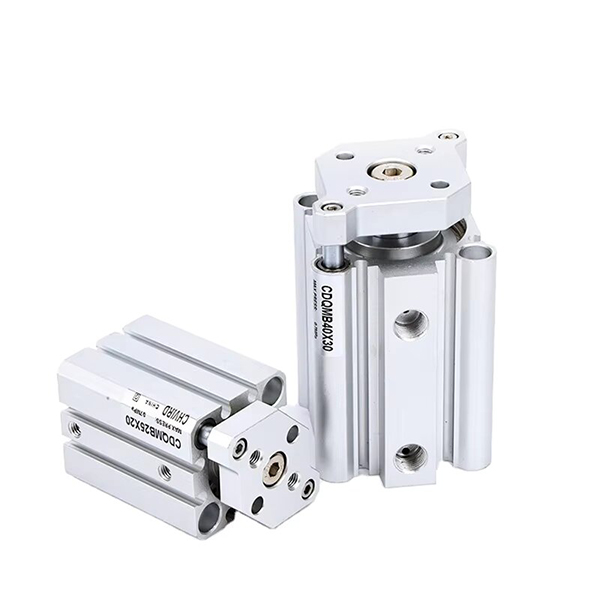

   1. Örnek: CDQMB20-50-M9B

     -- C: Dahili mıknatıs (CDQM); boş = manyetik olmayan (CQM)

     -- DQM: Kılavuzlu ince silindir için seri kodu

     -- B/A: Montaj tipi; B=açık delik; A=uçtan dişli delik

     -- 20: Delik boyutu: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Strok uzunluğu 5~100mm

     -- M9B: Manyetik anahtar seçeneği

Teknik Özellikler

Teorik İtme ve Çekme Kuvveti ve Maksimum Yanal Yük @0,5MPa

Bir Cümle Özeti

     SOLH CQM serisi, mükemmel bükülme önleyici ve yüksek yanal yük kapasitesine sahip entegre çift kılavuz çubuklu ince pnömatik silindir, otomasyon bağlama ve konumlandırma uygulamaları için standart CQ2 silindirinin yerini alacak mükemmel hassas aktüatör.
