CP96S Serisi ISO15552 Standart Pnömatik Silindir (Çift Ağır Hizmet Yastık)

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

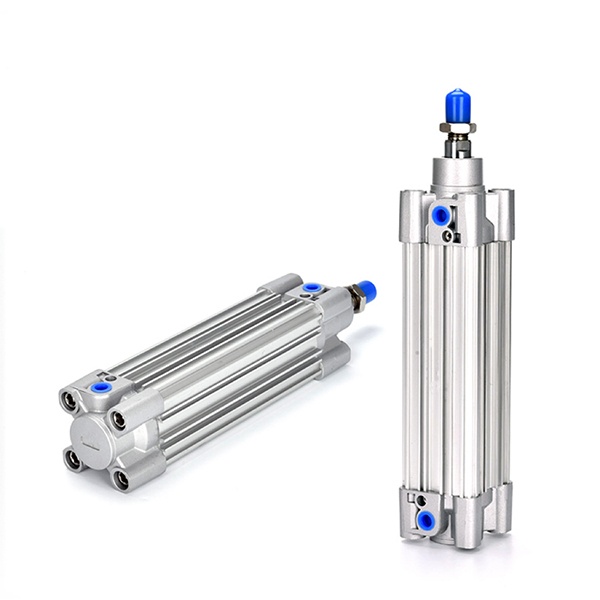

     SOLH CP96S serisi rot silindiri, ISO15552 / VDMA24562 uluslararası standardına uygundur. Çift yastık sistemi (ayarlanabilir hava yastığı + kauçuk tampon yastığı) ile donatılmış alüminyum profil namluyu kullanır. Düşük gürültü ve yüksek sağlamlığa sahiptir; yüksek hızlı, yüksek frekanslı ileri geri hareket eden ve uzun stroklu ağır hizmet otomasyon uygulamalarına uygundur. Orijinal CP96S serisiyle doğrudan mekanik değişim.

Çekirdek Yapı ve Tasarım Özellikleri

   1. Yapı: Yerleşik rot kollarına sahip profil tambur, geleneksel rot kolu silindirlerinden %15 daha hafiftir. Çift yastık, uç darbeyi büyük ölçüde emer ve çalışma gürültüsünü azaltır.

   2. Malzeme: Sert eloksallı alüminyum gövde, yüksek mukavemetli uç kapakları, sert krom kaplı piston kolu. Aşınmaya dayanıklı ve uzun servis ömrü.

   3. Operasyon Çeşitleri

     -- CP96S: Tek çubuklu çift etkili standart model

     -- CP96SD (W son eki): Çift çubuklu çift etkili, mükemmel burulma önleme performansı

     -- Sonek -S: Manyetik anahtar için dahili manyetik halka

   4. Yastık Sistemi: Hava yastığı + kauçuk kompozit tampon, 50~1000 mm/sn yüksek hızlı bisiklet için mükemmeldir.

   5. Yüksek Sertlik: Hassas işlenmiş uç kapakları, küçük piston kolu sapması, güçlü ofset yük direnci.

   6. Sensör Oluğu: M9B, A93 serisi manyetik anahtarlar için ayrılmış yuvalar.

   7. Değiştirilebilirlik: ISO15552 standart boyut, SE, SAI, DNC serisi aksesuarlarla uyumludur.

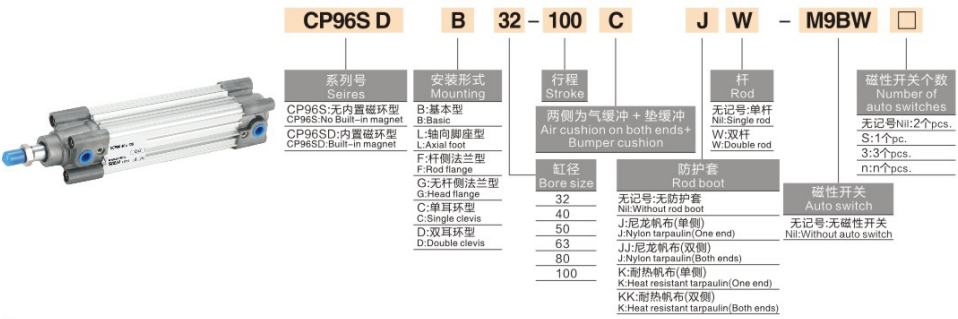

Tam Model Kodlama Kuralı

   1. Model Örneği: CP96SB40-100W-S

   2. Standart Sipariş Örnekleri

     -- CP96SB50-200-S: Bore50, strok200, tek çubuklu, mıknatıslı temel tip

     -- CP96SF63-150W: Bore63, strok150, çift çubuklu, çubuk tarafı flanş montajı

Temel Teknik Özellikler

Teorik İtme ve Çekme Kuvveti @0,5MPa (Tek Çubuk, Birim:N)

Montaj Tipleri ve Türev Modelleri

   1. Montaj Seçenekleri

     -- Temel, ayak montajlı, ön/arka flanşlı, tek/çift çatallı.

   2. Ana Türev Serileri

     -- CP96S / CP96SD: Tek kollu ve çift kollu model

     -- CP96SK: Yüksek sıcaklığa özel silindir

     -- CP96SR: Hafif korozyon ortamı için paslanmaz çelik piston kolu

3 Adımlı Hızlı Seçim Kılavuzu

   1. Delik seçimi: Gerekli itme kuvvetini hesaplayın, ≥%50 güvenlik marjını ayırın; Yüksek hız ve düşük gürültü talebi için CP96S'ye öncelik verin.

   2. Strok onayı: 10~20mm güvenlik payı ekleyin; maksimum standart strok 800 mm, 2000 mm'ye kadar özelleştirilmiş.

   3. Yapılandırma eşleştirme

     -- Pozisyon geri bildirimi: M9B/A93 manyetik anahtarlara sahip -S mıknatıs modelini seçin;

     -- Montaj: Yatay ağır yük için L ayak montajı; Dikey kurulum için F flanşı;

     -- Özel ortam: Yüksek sıcaklık için CP96SK'yı, aşındırıcı koşullar için CP96SR'yi seçin.

Bir Cümle Özeti

     SOLH CP96S ISO15552 rot silindiri, çift hava ve kauçuk yastık, yüksek hızda düşük gürültü, güçlü ofset önleyici yük kapasitesi, yüksek frekanslı ihracat otomasyon ekipmanı için ideal ağır hizmet tipi doğrusal aktüatör ile donatılmıştır.
