ASV Serisi Hızlı Egzoz Kısma Valfi

ASV Serisi Hızlı Egzoz Kısma Valfi | Susturuculu ve Tek Dokunuş Bağlantılı 4'ü 1 Arada Yüksek Hızlı Pnömatik Hız Kontrol Vanası

Marka: Richge Technology'den SOLH | SMC ASV Orijinal Serisi için Tam Uyumlu Yedek

1. Ürüne Genel Bakış

     SOLH ASV serisi bir4'ü 1 arada entegre yüksek hızlı pnömatik kontrol vanası hızlı egzoz fonksiyonunu, egzoz kısma düzenlemesini, dahili susturucuyu ve tek dokunuşla montajı birleştiren bir sistemdir. Geleneksel tek fonksiyonlu hız kontrol valflerinden farklı olarak ASV serisi, hızlı silindir uzatmasına ve ayarlanabilir sessiz geri çekilmeye olanak tanıyan çift etkili akış alanına sahiptir. Yüksek hızlı silindir hareketi ile sabit hız regülasyonu arasındaki çelişkiyi mükemmel bir şekilde çözer ve yüksek frekanslı, yüksek hızlı ve düşük gürültülü pnömatik otomasyon senaryoları için tercih edilen temel valf görevi görür ve orijinal SMC ASV serisiyle tamamen değiştirilebilir.

2. Temel Çalışma Prensibi ve İşlevleri

     • Emme Stroku (GİRİŞ → ÇIKIŞ / Silindir Uzantısı): Dahili çek valf, sıfır akış direnciyle tamamen açılır ve büyük akışlı düz hava girişi sağlar. Silindir uzatma hızını büyük ölçüde artırır ve yüksek hızlı hızlı hareket gereksinimlerini karşılar.

     • Egzoz Stroku (DIŞ → EXH / Silindir Geri Çekilmesi): Çek valf otomatik olarak kapanır. Egzoz havası, kademesiz hız ayarı için hassas iğneli valf kısma işleminden geçerken, yerleşik susturucu egzoz gürültüsünü ortadan kaldırır. Ayarlanabilir geri çekilme hızı ve sessiz çalışma sağlar.

     • Üstün Yüksek Akış Performansı: Etkin kesitsel akış alanı yaklaşıkSıradan AS serisi hız kontrol valflerinin 2 katı, yüksek hızlı silindir hareketi ve yüksek frekanslı döngüsel çalışma için güçlü akış desteği sağlar.

3. Model Kodlama Kuralları ve Parametre Tanımı

  Tipik Model Örneği: ASV310F-01-06A

     • ASV: Susturuculu ve tek dokunuşla bağlantılı 4'ü 1 arada hızlı egzoz gaz kelebeği valfinin seri kodu

     • Beden Kodu (120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 bağlantı noktası özelliklerine karşılık gelir

     • F: Hızlı boru kurulumu için tek dokunuşla hızlı bağlantıyla donatılmıştır

     • Konu Kodu (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Boru Dış Çap Kodu: φ4/φ6/φ8/φ10/φ12 pnömatik tüplere uyarlanabilir

     • Son Ek Tanımı: A=basmalı kilit el çarkı;S=dişli önceden kaplanmış sızdırmazlık maddesi;N=elektriksiz nikel kaplama

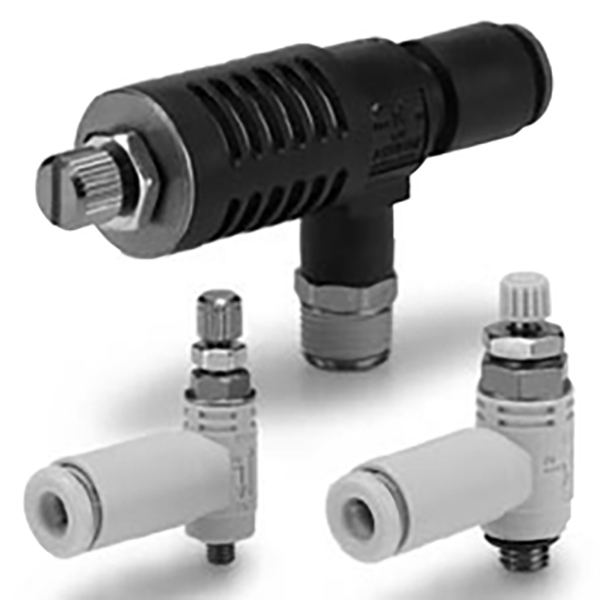

4. İki Yapısal Tip ve Uygulama Özellikleri

 4.1 Dirsek Tipi (ASV120F / ASV220F)

     • 90° dirsekli direksiyon yapısı, AS serisi dirsekli hız kontrol valfiyle aynı görünüm, kompakt ve yerden tasarruf sağlar.

     • Asimetrik arayüz tasarımı: bir tarafta M3/M5 dişli bağlantı noktası, diğer tarafta tek dokunuşla hızlı takılan bağlantı noktası.

     • Minyatür ve küçük silindirler ve dar alanlı ekipman yerleşim senaryoları için idealdir.

  4.2 T Tipi Düz Geçişli (ASV310F / 410F / 510F)

     • Üç bağlantı noktalı düz yapı: İÇ dişli hava girişi, ÇIKIŞ hızlı takılan hava çıkışı, EXH yerleşik sessiz egzoz bağlantı noktası.

     • Daha büyük etkili akış alanı ve daha düşük akış direnci, silindir çalışma hızını maksimuma çıkarır.

     • Standart, orta ve büyük çaplı yüksek hızlı silindirler için tercih edilen yapı.

5. Tam Seri Standart Şartname Tablosu

6. Temel Teknik Parametreler ve Malzeme Yapılandırması

7. Seçim Farkı: ASV ve Sıradan AS Serisi Hız Kontrol Vanası

8. Profesyonel Kurulum ve Çalıştırma Yönergeleri

     • Yönlü Kurulum: Vana gövdesindeki ok işaretine göre montaj yapın. BağlanGİRİŞ bağlantı noktası solenoid valfe veÇIKIŞ bağlantı noktası Anormal hız regülasyonuna neden olan ters kurulumu önlemek için silindire.

     • Hızlı Boru Bağlantısı: Pnömatik boruyu düz bir şekilde kesin ve sağlam ve hava geçirmez bağlantıyı onaylayan bir "klik" sesi duyulana kadar tek dokunuşlu bağlantı parçasına tamamen sokun.

     • Titreşime Dayanıklı Kilitleme Çalışması: Egzoz akışını ve silindir hızını ayarlamak için el çarkını çevirin.Kilitlemek için el çarkına basın ve ekipmanın titreşiminden kaynaklanan hız kaymasını önlemek;kilidini açmak için el çarkını yukarı çekin ikincil ayar için.

Bir Cümle Özeti

     SOLH ASV serisi, hızlı egzoz, egzoz kısma, sessiz gürültü azaltma ve tek dokunuşla montajı birleştiren profesyonel bir 4'ü 1 arada yüksek hızlı pnömatik kontrol vanasıdır. Çift akış alanı, itmeli kilitlemeli titreşim önleyici yapısı ve yanmaz dayanıklı malzemesiyle, pnömatik silindirlerin yüksek hız, yüksek frekans ve sessiz çalışma taleplerini mükemmel bir şekilde karşılar ve sıradan AS serisi hız kontrol valfleri için en uygun yükseltme alternatifidir.
