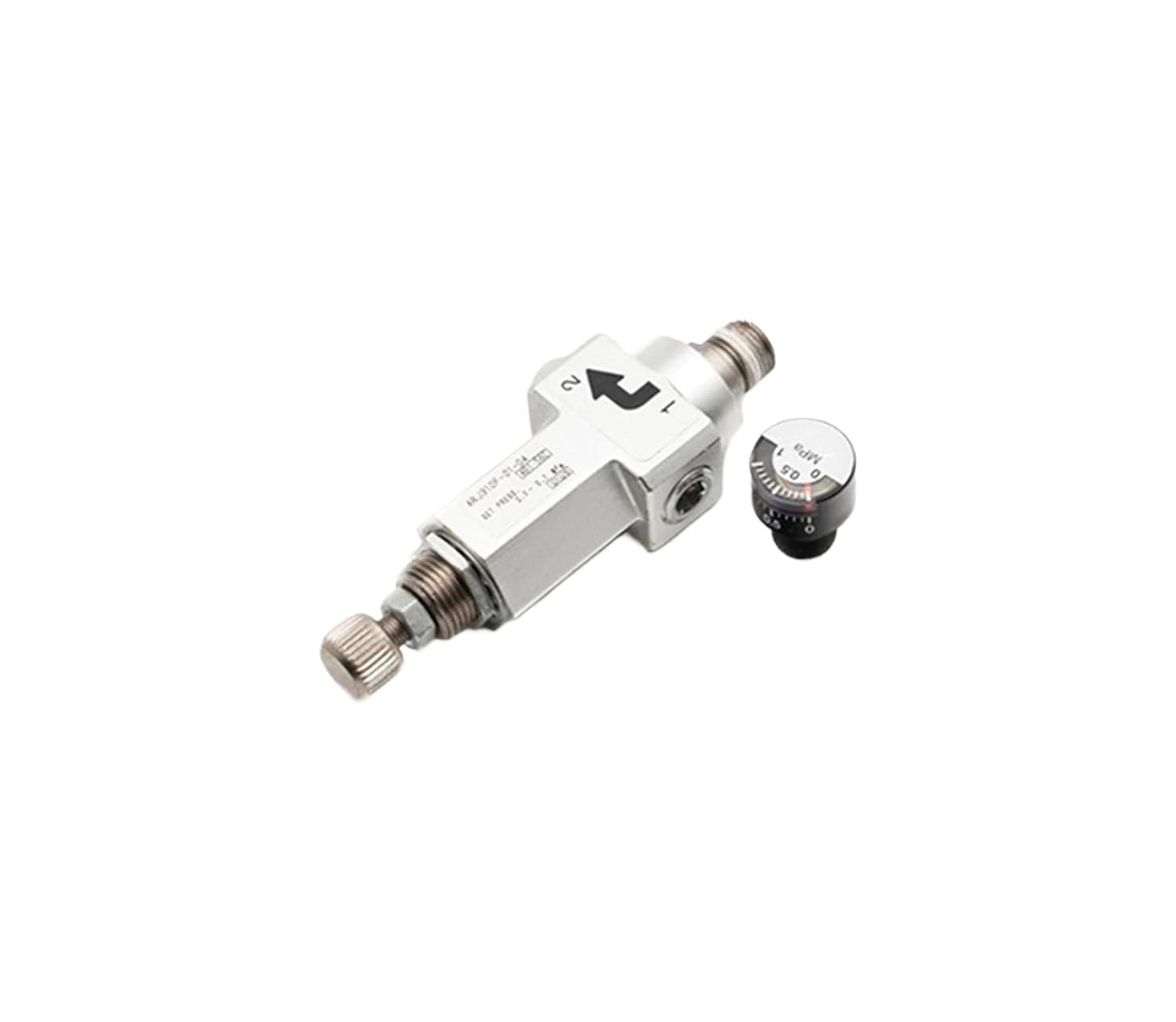

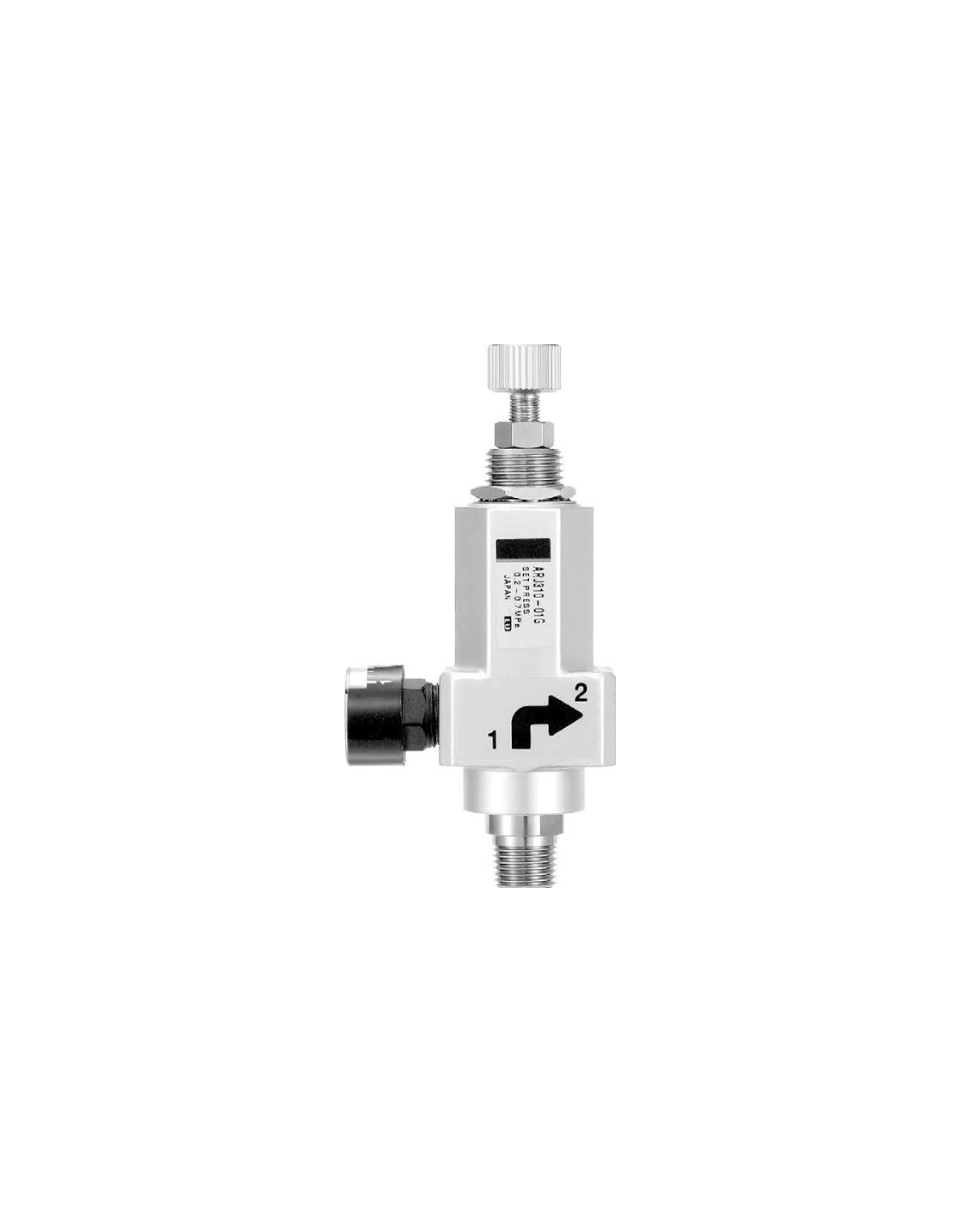

ARJ310 Serisi Minyatür Basınç Regülatörü (Doğrudan Tahliyeli)

Marka:Richge Technology'den SOLH (睿其格科技)

Ürüne Genel Bakış

     SOLH ARJ310 serisi, dar kurulum alanları ve düşük akışlı, yüksek hassasiyetli basınç kontrolü için doğrudan etkili, tahliyeli, ultra kompakt, hassas bir basınç regülatörüdür. Genel boyutları ve performansı, doğrudan ekipman değişimi için SMC ARJ310 orijinal regülatörlerle tamamen değiştirilebilir.

Yapı ve Temel İşlevler

     --Yapı: Dahili tahliye deliğine sahip doğrudan etkili piston tipi

     --İki bağlantı noktalı düzen (GİRİŞ / ÇIKIŞ); aşırı basınç dahili tahliye kanalı yoluyla otomatik olarak dışarı atılır

     --Fonksiyon: Giriş hava basıncını önceden ayarlanmış çıkış değerine sürekli olarak düşürür, basınç dalgalanmasını bastırır ve aşırı basınç koruması sunar

     --Esnek kablolama için tek dokunuşla itmeli çıkış ve isteğe bağlı ikili giriş dişlerine sahip entegre tasarım

Teknik Özellikler

     --Çalışma Ortamı: Temiz ve genel endüstriyel basınçlı hava

     --Maksimum Çalışma Basıncı: 0,8 MPa

     -- Kanıt Basıncı: 1,2 MPa

     --Ayarlanabilir Basınç Aralığı

     --Standart aralık: 0,2–0,7 MPa

     --Düşük basınçlı versiyon: 0,05–0,2 MPa

     --Ortam ve Ortam Sıcaklığı: -5°C ~ +60°C (dahili donma yok)

     --Net Ağırlık: Yaklaşık. 65g

     --Gövde Genişliği: 18,5 mm, yoğun manifold istiflemeye uygun

     --Koruma Sınıfı: IP65

Bağlantı Noktası Yapılandırması

Giriş Portu (İki Seçilebilir Stil)

     --M5×0,8 iç dişli

     --Rc1/8 dış dişli

Çıkış Limanı

     Entegre itmeli konnektörlü Rc1/8 dişi dişli, φ4/φ6 metrik boru, 5/32" ve 1/4" İngiliz boru sistemiyle uyumlu

Gösterge Bağlantı Noktası

     Rc1/8 dişi dişli, G15 serisi mini basınç göstergeleri ile eşleşir

Model Kodu Tanımı (Örnek: ARJ310F-01-04)

     --ARJ310: Mini regülatör tabanı serisi

     --F: Yerleşik itmeli bağlantı parçasıyla donatılmıştır; tam iş parçacıklı sürüm için atlandı

     --01: Rc1/8 iplik standardı

     --04: φ4 boru sistemi için; 06 φ6 boruyu temsil eder

     --N01: NPT1/8 diş seçeneği

Sıcak Satış Modelleri

     --ARJ310-01: İtmeli bağlantı noktası olmayan tam dişli versiyon

     --ARJ310F-01-04: φ4 hortum için entegre bastırmalı

     --ARJ310F-01-06: φ6 hortum için entegre bastırmalı

     --ARJ310F-N01-03: NPT1/8 dişli giriş

Temel Ürün Avantajları

     --Ultra küçük hafif tasarım: 65 g ağırlık ve 18,5 mm'lik dar gövde, son derece kompakt ekipman düzenlerine uygundur

     --Farklı boru düzenlerine uyum sağlamak için çift girişli diş seçenekleri (M5 / Rc1/8)

     --Fabrikada yerleşik itmeli çıkış, ekstra konnektörleri ortadan kaldırır ve montaj süresini kısaltır

     --Dahili tahliye mekanizması, kararlı çıkış basıncı için aşırı basıncı otomatik olarak serbest bırakır

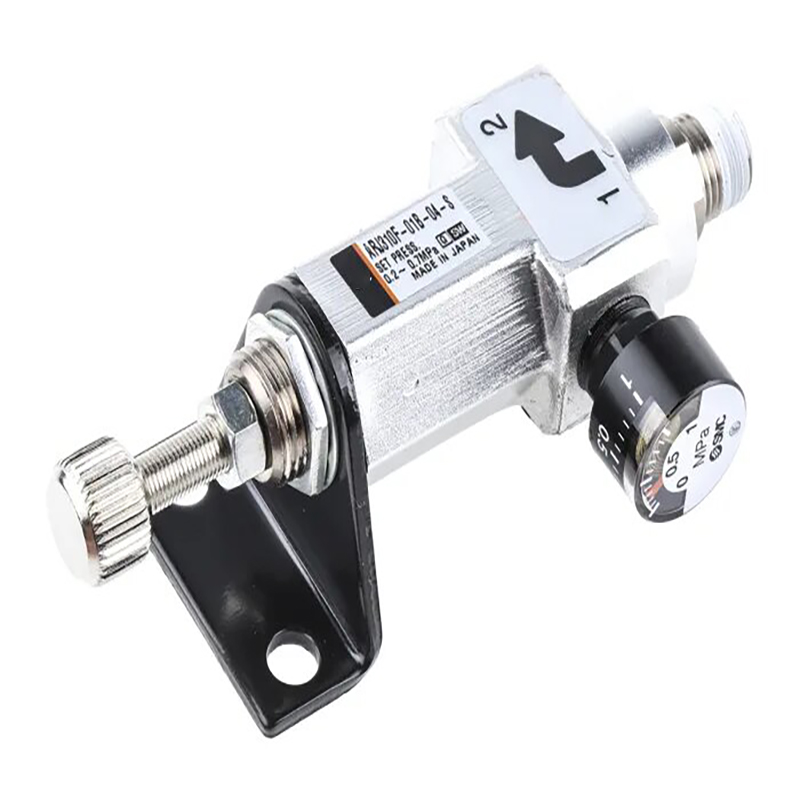

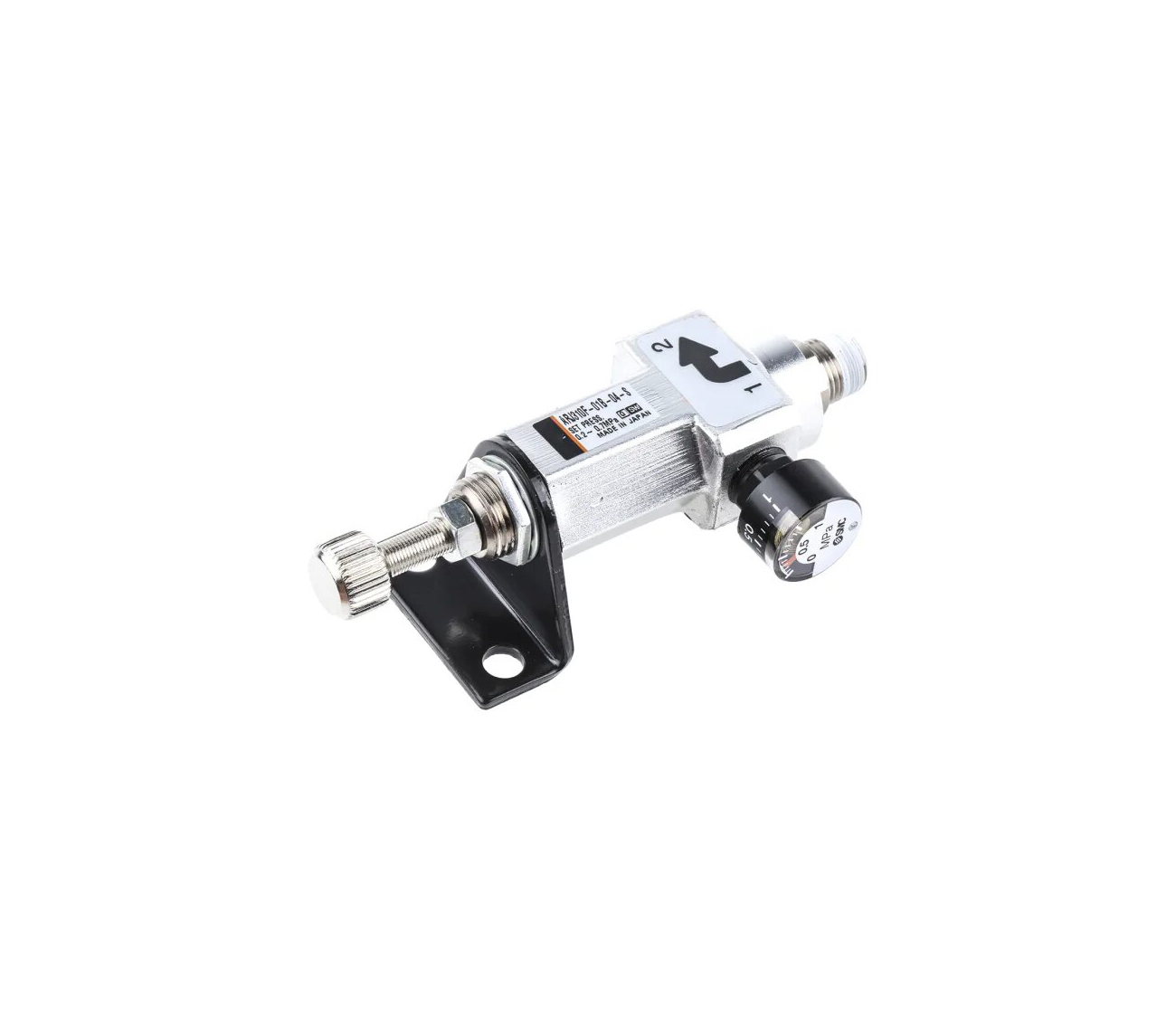

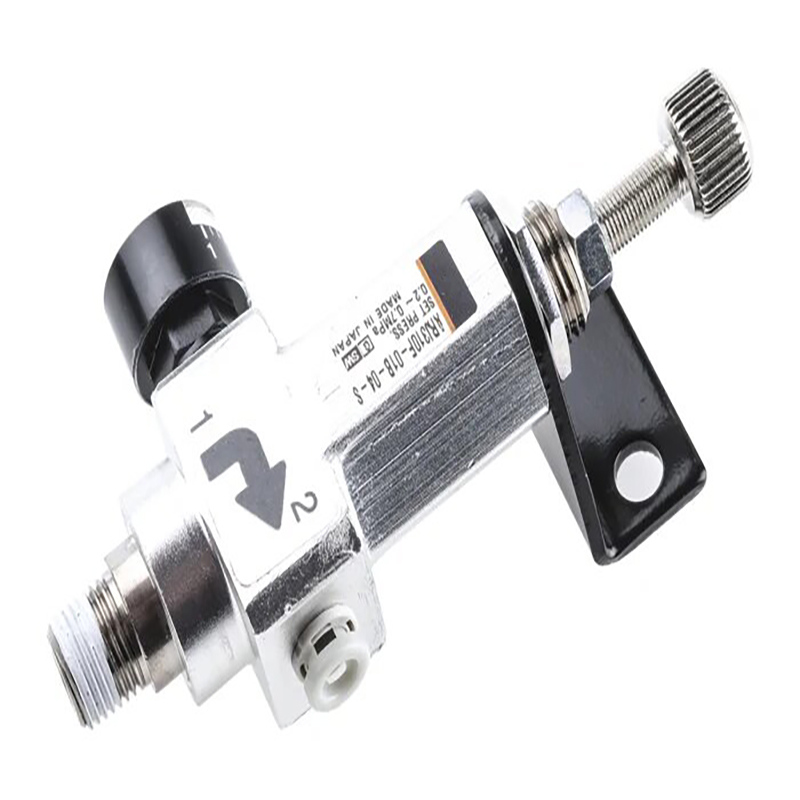

     --Panel somunu ve harici braket ikili montaj yöntemlerini destekler

     --Doğrudan etkili yapı, 0,05 MPa'ya kadar düşük başlatma basıncını mümkün kılar

Tipik Uygulama Senaryoları

     Mini hava silindirleri, minik pnömatik tutucular, hassas hava üfleme nozulları Elektronik montajı, tıbbi cihazlar, yarı iletken üretim ve muayene ekipmanları Sıvı dağıtıcıları, hava sızıntısı test cihazları Kompakt otomasyon makineleri, valf adaları ve mini FRL hava arıtma üniteleri

Model Karşılaştırması: ARJ310 VS ARJ210

Bir Cümle Özeti

     ARJ310 tahliye mini basınç regülatörü, ultra kompakt gövdeye, çift dişli girişe, entegre itmeli konnektöre ve yüksek hassasiyete sahiptir ve düşük akışlı kompakt pnömatik sistemler için en uygun basınç kontrol çözümü olarak hizmet eder.
