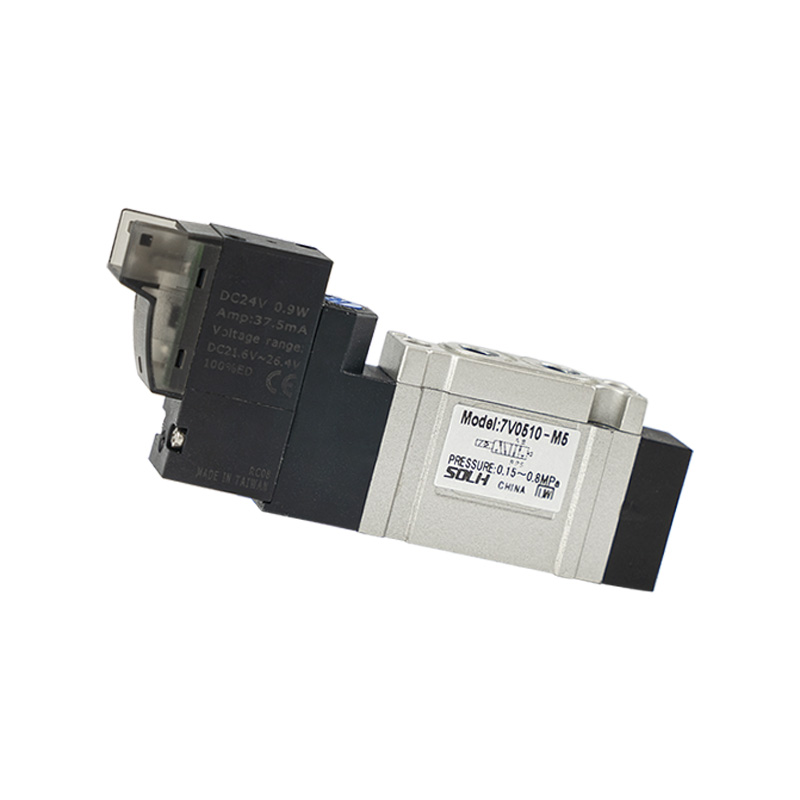

7V Serisi Kompakt Pilot Kumandalı 5/2 ve 5/3 Solenoid Valf

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH 7V serisi, genel standart pnömatik devreler için özel olarak tasarlanmış, 5/2 yollu ve 5/3 yollu fonksiyonları kapsayan, pilotla çalıştırılan kompakt bir yön solenoid valfidir. Optimize edilmiş akış kanalına sahip dahili merkezi egzoz yapısını benimseyen bu cihaz, olağanüstü büyük akış kapasitesi, hızlı anahtarlama tepkisi ve düşük güç tüketimi sunar. Tek başına kullanılabilir veya birden fazla silindirin merkezi kontrolü için manifold valf sıralarına monte edilebilir.

Çekirdek Yapı ve Fonksiyonel Sınıflandırma

 1. Bağlantı Noktası ve Konum Fonksiyonu Tanımı:

   1.1 5/2 Yollu Solenoid Valf: 1 giriş P, 2 çalışma portu A/B, 2 egzoz portu R/S

     -- 10 son ek: Tek bobinli tek solenoid yay geri dönüşlü

     -- 20 son ek: Çift bobinli çift solenoid mandallama tipi

   1.2 5/3 Yollu Çift Bobinli Solenoid Valf (3 merkezi çekirdek fonksiyonu)

     -- 30C Merkez Kapalı: Kelepçeli tutma için silindir basıncını kilitlemek üzere tüm bağlantı noktaları orta konumda tamamen kapatılmıştır.

     -- 30E Merkezi Egzoz: A ve B, kalan basıncı güvenli bir şekilde tahliye etmek için egzoz R/S'ye bağlanır

     -- 30P Merkez Basınç Kaynağı: P, hem A hem de B'ye bağlanır, silindirin her iki tarafı da hava basıncını korur

  2. Tahrik ve Yapısal Özellik

     -- Tahrik Tipi: Pilot kumandalı tasarım, düşük başlatma basıncı, ultra hızlı tepki ve büyük akış çıkışı

     -- Dahili merkezi egzoz: Pilot havası, R/S ana egzoz portları aracılığıyla eşit şekilde dışarı atılır, dağınık pilot egzozu olmadan temiz ve düzenli borular

Seri Boyutu ve Akış Parametre Tablosu

Evrensel Genel Teknik Özellikler

     -- Çalışma Basıncı Aralığı: 0,15 ~ 0,8 MPa

     -- Kanıt Test Basıncı: 1,2 MPa

    -- Çalışma Sıcaklığı: -20°C ~ +70°C (hava beslemesinde buzlanma yok)

     -- Anahtarlama Tepki Süresi: ≤50 ms

     -- Maksimum Çalışma Frekansı: 5 Hz

     -- Bobin Güç Tüketimi: DC = 0,7W; alternatif akım = 1,1VA

     -- Standart Gerilim Seçenekleri

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Koruma Sınıfı: IP40 toza dayanıklı

     -- Valf Gövde Malzemesi: Döküm alüminyum alaşımı

Tam Model Adlandırma Kuralı

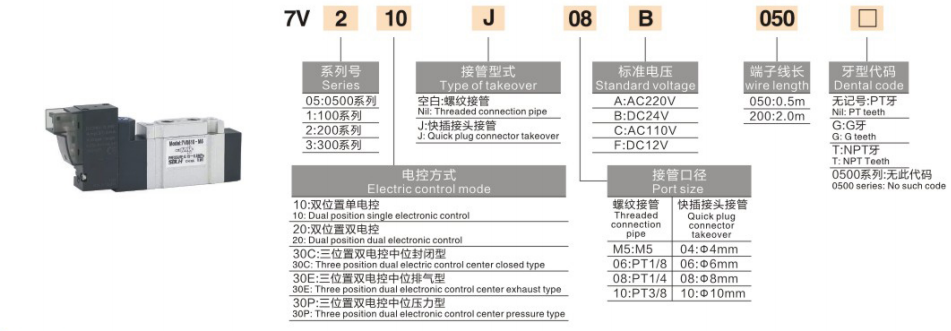

  1. Örnek Model: 7V210J08B050

     -- 7V: Pilot kumandalı 5/2 ve 5/3 kompakt solenoid valf için seri kodu

     -- 2: Boyut kodu (2 = 7V200 serisi, 1/4" bağlantı noktası)

     -- 10 / 20 / 30C/30E/30P: Devre fonksiyonu

        10=5/2 tek bobin; 20=5/2 çift bobin; 30 serisi = 5/3 üç konumlu

     -- J: Bağlantı noktası bağlantı formu; J = iterek hızlı takılan, boş = standart dişli bağlantı noktası

     -- 08: Bağlantı noktası boyutu kodu (08 = 1/4")

     -- B: Bobin voltaj kodu (B=DC24V, A=AC220V)

     -- 050: Kablo uzunluğu kodu (050 = 0,5 metre kablo)

Ortak Standart Referans Modelleri

  1. 5/2 İki Pozisyonlu Seri

     -- Tek helezon yay geri dönüşlü: 7V110-06 (1/8", DC24V)

     -- Çift bobin mandallama: 7V220-08 (1/4", AC220V)

  2. 5/3 Üç Pozisyonlu Seri

     -- Merkezi kapalı basınç tutma: 7V130C-06

     -- Merkezi egzoz basıncı tahliyesi: 7V230E-08

     -- Merkezi çift port basınçlı: 7V330P-10

Temel Ürün Avantajları

  1. Geliştirilmiş yüksek akış performansı

     - Optimize edilmiş iç düzene sahip koşucu tasarımı, geleneksel 4V serisi solenoid valflerle karşılaştırıldığında akış kapasitesi yaklaşık %30 artırılarak daha hızlı silindir uzatma ve geri çekme hızı elde edilir.

  2. Esnek çok yönlü kurulum ve çift bağlantı noktası seçenekleri

     -- Yatay ve dikey montajı destekler; iki bağlantı modu: hızlı boru montajı için standart dişli bağlantı noktası veya hızlı itmeli bağlantı.

  3. Manifolda entegre modüler tasarım

     -- Çok istasyonlu manifold valf tabanıyla uyumludur; kabin kurulum alanından tasarruf etmek ve ana hava boru düzenini basitleştirmek için birden fazla valf bir araya getirilir.

  4. Ultra düşük güçlü bobin

     -- Düşük wattlı bobin tasarımı, ısı üretimini azaltır, daha düşük enerji tüketimiyle uzun süreli sürekli enerjili çalışma koşullarına uygundur.

  5. Ultra uzun servis ömrü

     -- Hassas iç makara ve sızdırmazlık yapısı, minimum bakımla milyonlarca anahtarlama döngüsüne kadar istikrarlı performans.

Bir Cümle Özeti

     SOLH 7V kompakt pilot kumandalı solenoid valf, M5~3/8" tam port boyutlarına sahip tam 5/2 tek/çift bobinli ve 5/3 üç merkezli fonksiyon varyantlarını kapsar; geleneksel 4V serisine göre %30 daha yüksek akış, düşük güç tüketimi ve tüm standart otomatik pnömatik devreler için evrensel yön kontrol valfi olarak manifolda istiflenebilir tasarım sunar.
