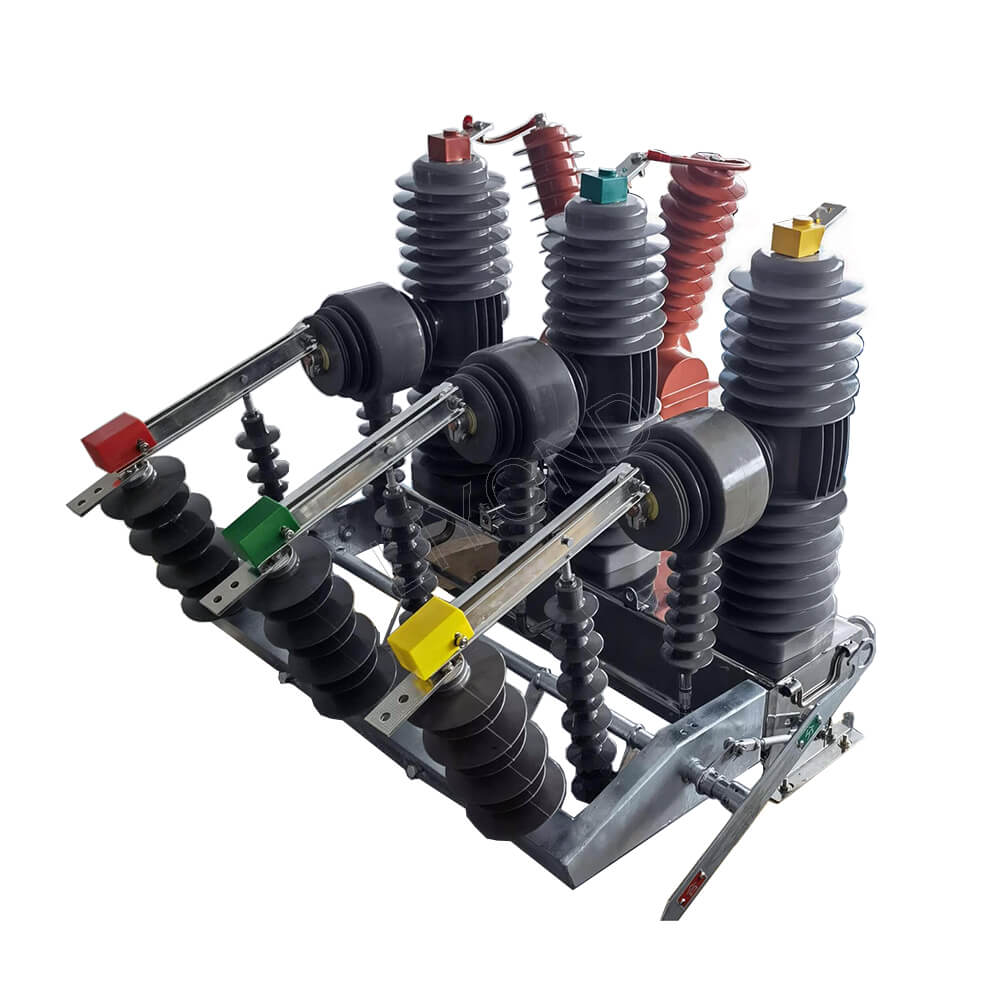

24kv açık yüksek voltajlı akıllı üç fazlı kutupla monte edilmiş vakum devre kesici otomatik geri dönüş

24kv açık yüksek voltajlı akıllı üç fazlı kutupla monte edilmiş vakum devre kesici otomatik geri dönüş

ZW32-24 Serisi Dış Mekan Yüksek Voltajlı Vakum Kesici AC 50Hz, Nominal Voltaj, 24kV Üç Fazlı Güç Sistemi Kapanış/Kırılma Akımı, Aşırı Akım ve Kısa Devre Akımı için kullanılır. Kesici, mevcut özellikleri kimlik kırmak ve birden fazla otomatik yeniden kullanma veya hata izolasyonu elde etmek için yeniden kullanma kontrolörü ile donatabilir. Kendinden kaynaklanan PT Güç kaynağı olarak, sinsa voltaj ve akım çıkışına sahip kontrolör için yapabilen bir akıllı devre kesici haline gelir. Elektronik PT, güç kaynağı sağlar ve aşırı akım gecikmesi akım gecikmesi ve kısa devre ve hızlı molun üç aşamalı kompozit korumasını tamamlayabilir.

Yük akımı kırma ve kapatma, aşırı yük akımı ve kısa devre akımı gibi temel işlevlere sahip bir yay çalışma mekanizması ile donatılabilir. ZW32-24 serisinin temel tipidir. Devre kesici ve izolasyon anahtarı, farklı bir kırık ile bir "birleşik devre kesici" (bundan sonra "birleşik devre kesici" olarak anılacaktır) oluşturmak için birleştirilebilir. İzolasyon anahtarında, kullanıcı yağmur, kar, kum ve korozyon özelliklerine sahip silikon kauçuk yalıtım kılıfını kullanmayı seçebilir ve izolasyon anahtarının dondurulmasını ve oksidasyonunu etkili bir şekilde önleyebilir.

Devre kesici bir yıldırım önleyici ile e -gecekondu ve yıldırım önleyici, kullanıcı gereksinimlerine göre gelen ve giden hatların herhangi bir tarafına monte edilebilir;

Devre kesici, kaçan akış ve aşırı akım kırma işlevine sahip bir içsel akım kontrolörü ile donatılabilir: Devre kesici, 2 ila 3 ölçüm veya ölçüm ile donatılabilir.

Yeniden uzatıcı denetleyicisi, yeniden bir tip akıllı devre kesici olarak yapılandırılabilir. Temel tip ve geri çekilen kontrolör, erişimi kolay güç kaynağı vesilesiyle uygundur. PT tipi ve tesadüf denetleyicisi, güç kaynağı olmaması için uygundur. Akıllı devre kesici, sistemin geçici arızaları ortadan kaldırmasına ve güç kaynağını otomatik olarak geri yüklemesine yardımcı olmak için radyasyon tipi güç kaynağı ve halka ağı güç kaynağı sistemi için uygundur ve ayrıca dağıtım ağı otomasyonunu elde etmek için hataları izole etmek

ZW32-24 Açık AC yüksek voltajlı vakum devre kesici (bundan böyle devre kesici olarak anılacaktır) 24kV, 50Hz üç fazlı AC dış mekan güç dağıtım ekipmanı olarak derecelendirilmiş voltajdır. Esas olarak güç sistemindeki yük akımı, aşırı yük akımı ve kısa devre akımını açmak ve kapatmak için kullanılır. Aşırı yük akım ve kısa devre akımı. Koruma ve kontrol amaçları için dağıtım sistemindeki trafo merkezleri ve endüstriyel ve madencilik işletmeleri için uygun olan, kırsal şebeke ve sık operasyonun yeri için daha fazla uygundur.

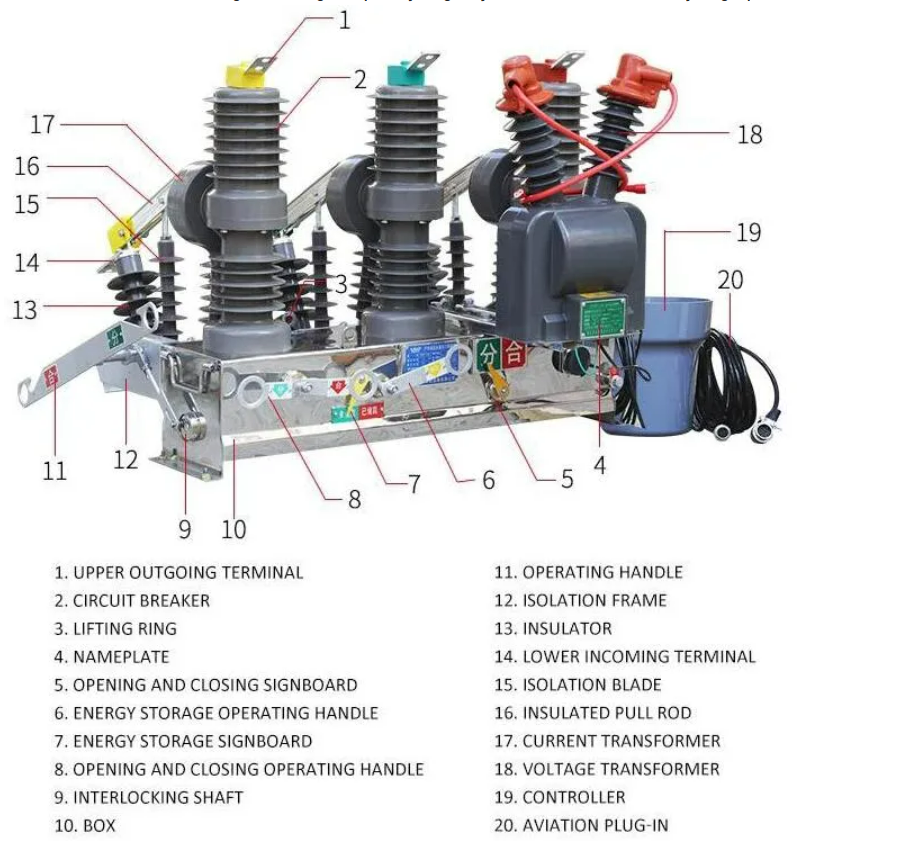

Ürün Yapısı Özellikleri

1. Kabuk, Dacromet Antirust tedavi işleminden sonra UV'ye dayanıklı vernik ile püskürtülen yüksek kaliteli paslanmaz çelik veya sıradan çelik plakadan yapılmıştır. Ürün mükemmel sürtünme, anti -tuzlu sis ve diğer anti çevre özelliklerine sahiptir.

2. APG sabit yalıtımlı kutup, küçük hacim, mükemmel anti -yoğuşma performansı, uzun çalışma ömrü ve güvenilir performans ile silikon kauçuk (yalıtım ve tampon olarak) ile kapsüllenir.

3. Çalışma mekanizması, manuel veya elektrik olabilen bir yay çalışma mekanizmasıdır. Gerektiğinde, bir uzaktan kumanda işletim cihazı ve kapanmayı önlemek için bir cihaz eklenebilir. Dış güç kaynağının gerekli gücü 70W'dan fazla değildir, bu da yedek güç kaynağı ile donatılması kolaydır. Benzersiz tasarıma sahip tampon cihaz mükemmel performansa, küçük ribaunt ve düşük gürültüye sahiptir.

4. ARC söndürme odası, yüksek kaynak kalitesi, stabilite ve güvenilirlik ve düşük hava sızıntısı oranı ile elektrokaplama olmadan özel paslanmaz çelik lehimleme teknolojisini benimser. Üretim sürecinde ürünün hava sakinliğini sağlamak için özel seramik metalleştirme formülü ve gelişmiş seramik metalizasyon işlemi kullanılır ve gerilme mukavemeti 130MPa tam birincil sızdırmazlıktır.

5. Mevcut transformatör, yüksek kaliteli manyetik iletken malzeme ve epoksi reçine ve silikon kauçuğun kompozit yalıtımından yapılmıştır. Büyük kapasite, yüksek dinamik termal stabilite, yüksek hassasiyetli seviy, bakım içermeyen ve yüksek güvenilirlik avantajlarına sahiptir.

Özellikler

1. Devre kesici, kırılma performansı, istikrar ve güvenilirlik, yanma ve patlama tehlikesi, bakım içermeyen, küçük boyut, hafif ve uzun servis ömrü özelliklerine sahip üç fazlı bir sütun yapısını benimser.

2. Devre kesici, nem korumalı ve yoğunlaşma karşıtı performansını iyileştirmeye yardımcı olan ve özellikle şiddetli soğuk veya nemli alanlarda kullanım için uygun olan iyi bir sızdırmazlık performansı ile tamamen kapalı bir yapı benimser.

3. Üç fazlı sütunlar ve mevcut transformatörler, yüksek ve düşük sıcaklık direnci, ultraviyole direnci ve yaşlanma direncinin özelliklerine sahip ithal dış mekan epoksi reçine katılarıyla yalıtılır.

4. Çalışma mekanizması, açma ve kapanma için düşük enerji tüketimi olan minyatür bir pop-up çalışma mekanizmasını benimser; Mekanizma iletimi, daha az açma ve kapanış parçaları ve yüksek güvenilirlik ile doğrudan iletim modu benimser. Çalışma mekanizması, mekanizma korozyonu problemini çözen ve mekanizmanın güvenilirliğini artıran kapalı bir mekanizma kutusunda.

5. Devre kesicinin açılış ve kapanış işlemleri manuel veya elektrikli veya uzaktan çalıştırılabilir. Güç dağıtım otomasyonunu gerçekleştirmek için denetleyici ile eşleştirilebilir ve ayrıca bir gerici oluşturmak için geri yeniden kullanıcı kontrolörü ile birleştirilebilir.

6. Devre kesici, otomatik aşırı akım açma koruması ve bilgi analizi için akıllı kontrol için iki fazlı veya üç fazlı BT ile donatılabilir. .

7. Devre kesici izole anahtar ve üç fazlı bağlantı ile donatılabilir. İzole edici anahtar kapalı durumdayken belirgin bir görünür kırık vardır ve devre kesici gövdesi ile bir anti-miste kilitleme vardır. Kolay ve güvenli bakım için bir Dalgalanma Arrester Post Isülatör ile bağlanabilir.

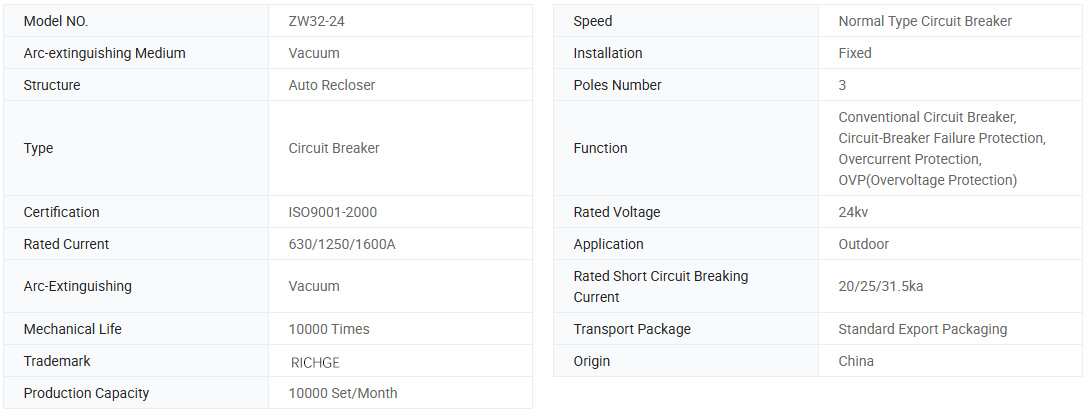

Temel Bilgi.

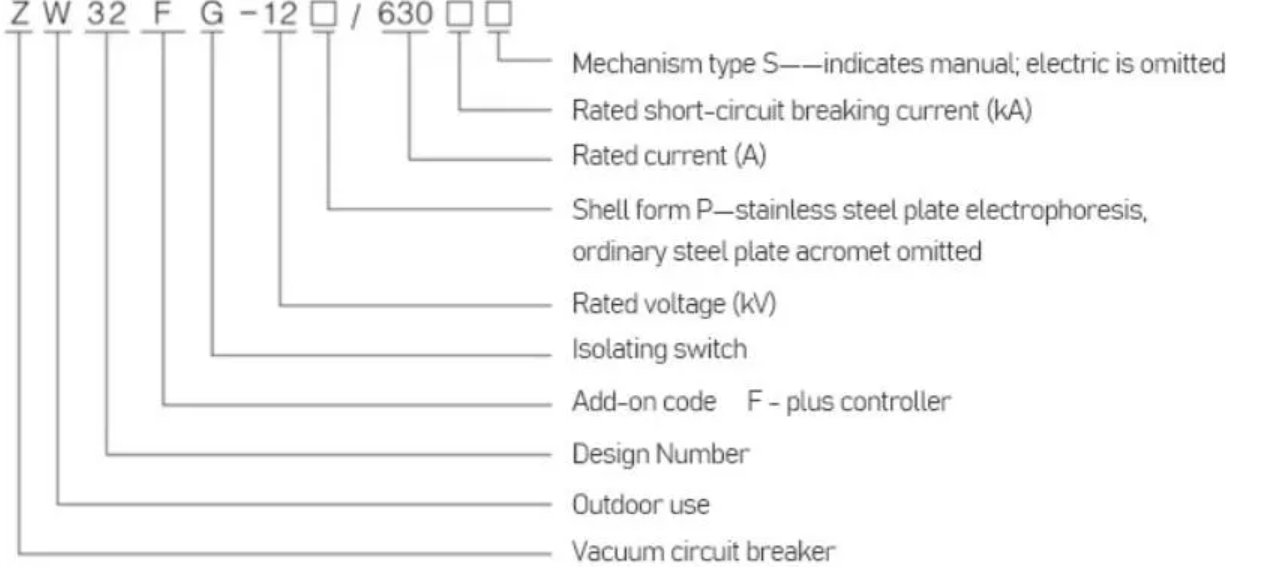

Model Tanımı

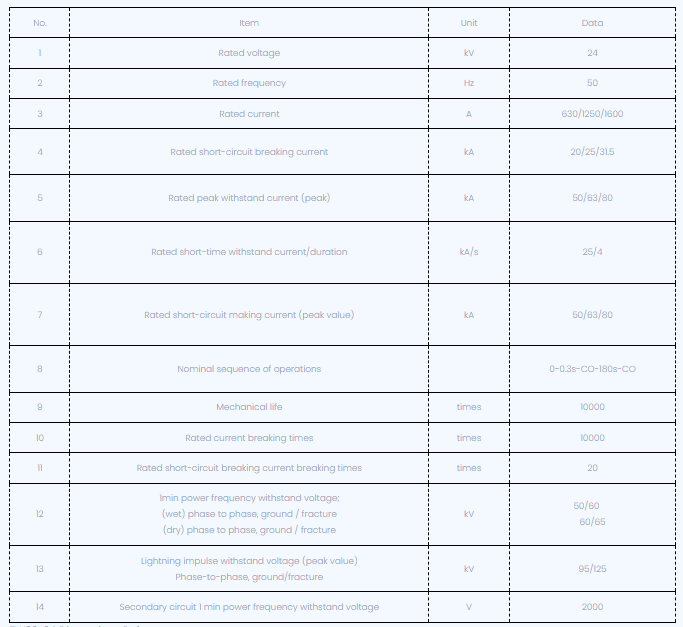

Teknik parametre

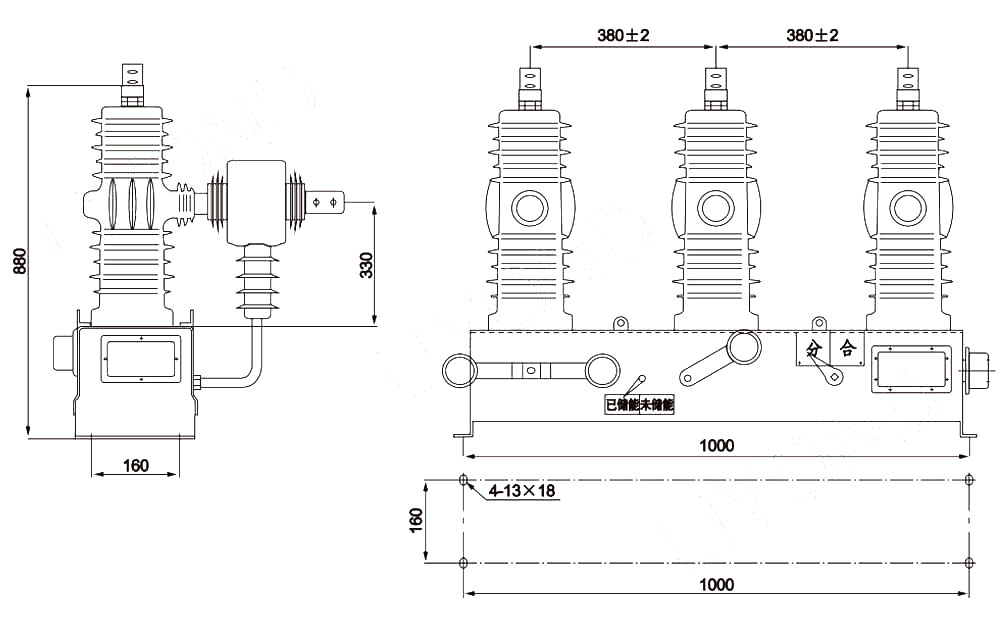

Anahat boyut çizimi

ZW32-24 Boyutlar Referans

Sipariş verirken, lütfen ürün türü, ad, miktar, nominal akım, derecelendirilmiş kısa devre kırma akımını, mevcut transformatörün akım oranını, çalışma modu ve çalışma voltajını vb.

Çalışma koşulları

1. Yükseklik 1000m;

2. Ortam hava sıcaklığı 45 ° C ~+65 ° C'dir; Günlük sıcaklık farkı 25 ° C'dir;

3. Rüzgar hızı 35m/s'den büyük değildir;

4. Deprem yoğunluğu 8 dereceyi geçmez;

5. Kirlilik Seviyesi: Seviye IV;

6. Kurulum yeri: Yanıcı, kuru patlama tehlikesi, kimyasal korozyon yeri yok.
