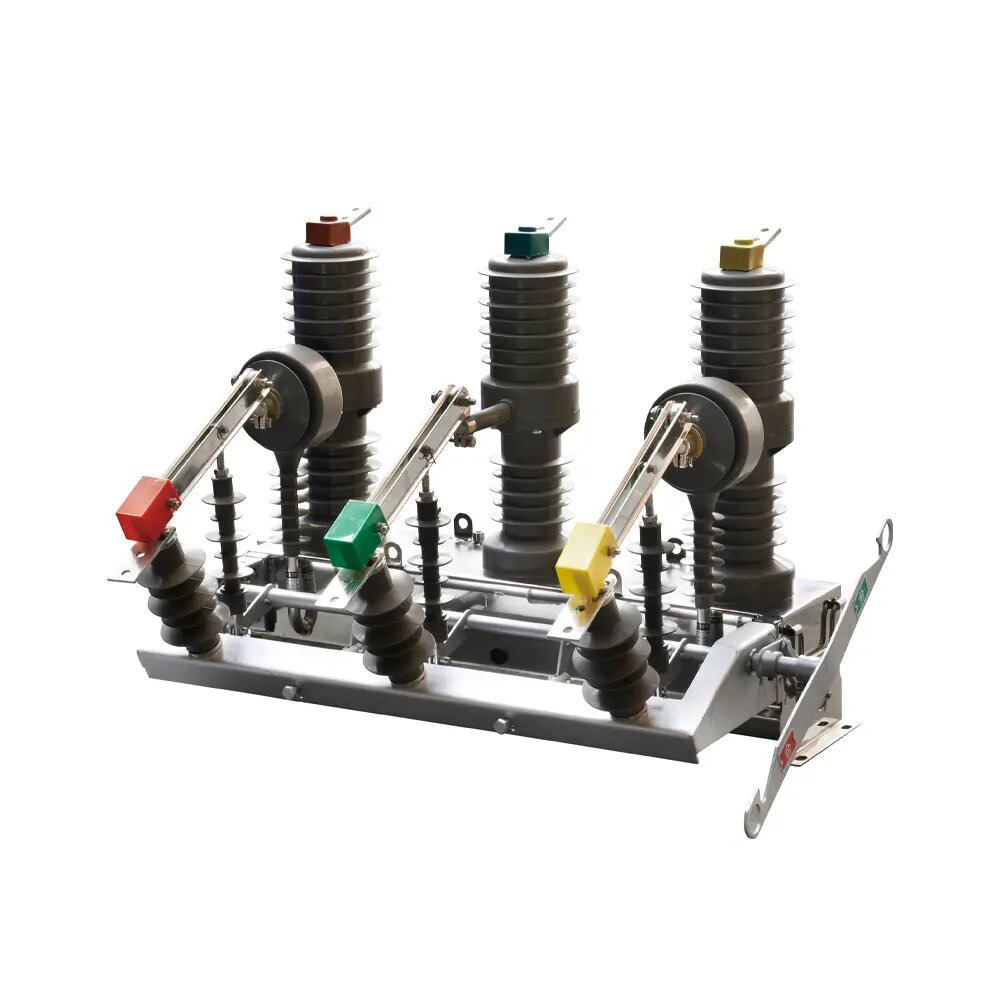

ZW32-12 Denetleyici Otomatik Yeniden Geri Kazançlı Açık Vakum Devre Kesici

ZW32-12 Denetleyici Otomatik Yeniden Geri Kazançlı Açık Vakum Devre Kesici

ZW32-12 Dış mekan vakum devre kesici (bundan sonra devre kesici olarak anılacaktır), 12kV ve üç fazlı AC 50Hz nominal voltajı olan bir dış mekan güç dağıtım ekipmanıdır. Esas olarak güç sistemindeki yük akımı, aşırı yük akımı ve kısa devre akımını kırmak ve kapatmak için kullanılır. Trafo merkezi ve endüstriyel ve madencilik işletme trafo merkezlerinde koruma ve kontrol için uygundur ve kırsal güç şebekelerinin sık sık çalıştığı yerler.

ZW32-12 Serisi Açık AC Yüksek Voltajlı Vakum Devre Kesiciler GB 1984 “AC Yüksek Voltajlı Devre Kesiciler” ve Uluslararası Elektroteknik Komisyon IEC 60056 “Yüksek Voltajlı AC Devre Kesiciler” ve diğer standartlara uygundur.

Devre kesici küçük boyut, hafif, yoğunlaşma ve bakımsız özelliklere sahiptir ve sert hava koşullarına ve kirli ortamlara uyum sağlayabilir.

ZW32-12 Dış Mekan MV Vakum Devre Kesici, nominal voltaj 12kV, üç fazlı AC 50Hz ile dış mekan dağıtım ekipmanıdır. Trafo merkezinde ve endüstriyel ve madencilik işletmeleri dağıtım sisteminde kullanımı korumak ve kontrol etmek için kullanılır. Ayrıca, güç sisteminin yük akımını ve aşırı yük akımını ve aşırı yük akımını kırmak ve kapatmak için sık çalışmaya sahip kırsal güç şebekesi yerlerinde de kullanılır.

Vakum kesicinin çıkış yalıtımı, daha uzun ömürlü, daha yüksek güvenilirlik, iyi hava direnci, ulaşım için uygun, iyi derecelendirme ile silikon kauçuk gövdesini benimser. Çalışma mekanizması, minyatürleştirme, yüksek güvenilir yay operasyon mekanizması benimser, basit yapının avantajlarına, mekanik yaşamın 10000 kata kadar avantajları vardır.

Bu devre kesici ve denetleyici, geri çekici olarak eksiksiz bir set oluşturabilir, uzaktan kumanda, telemetri, uzaktan iletişim, uzaktan ayarlama dört uzaktan işlev. Kısa mesafe için Power Electronics PT ile donatılabilir Uzaktan Kumanda İkili Güç Kaynağı ile donatılabilir

Anahtarlama cihazı ve akıllıcautomatik geri kazancı ön ödeme otomasyon sistemi.

Standart: IEC 62271-100

Özellikler

1. Devre kesici, kırılma performansı, yanma ve patlama tehlikeleri, bakım içermeyen, küçük boyut, hafif ve uzun servis ömrü özelliklerine sahip üç fazlı bir dikiş yapısını benimser.

2. Devre kesici, neme dayanıklı ve anti-yoğunlaşmanın performansını iyileştirmeye yardımcı olan ve özellikle soğuk veya nemli alanlarda kullanım için uygun olan iyi bir sızdırmazlık performansı ile tamamen kapalı bir yapı benimser.

3. Üç fazlı sütunlar ve akım transformatörleri ithal dış mekan epoksi reçine katı yalıtım kullanır veya yerli epoksi reçine dış kaynak kullanımı silikon kauçuk katı yalıtım kullanır; Yüksek ve düşük sıcaklık direnci, ultraviyole direnci ve yaşlanma direncinin özelliklerine sahiptir.

4. Çalışma mekanizması minyatür bir yay çalışma mekanizması benimser, enerji depolama motorunun gücü küçüktür ve açma ve kapanış enerji tüketimi düşüktür; Mekanizma iletimi doğrudan iletim modunu benimser, parça sayısı küçüktür ve güvenilirlik yüksektir. Çalışma mekanizması, çalışma mekanizmasının korozyonu problemini çözen ve mekanizmanın güvenilirliğini artıran kapalı bir mekanizma kutusuna yerleştirilir.

5. Devre kesicinin açılması ve kapanış çalışması manuel veya elektriksel olarak ve uzaktan kumanda ile çalıştırılabilir. Güç dağıtım otomasyonunu gerçekleştirmek için akıllı denetleyici ile eşleştirilebilir ve otomatik geri kazanıcı ve kesitselleştirici oluşturmak için yeniden yeniden üreticiyle birleştirilebilir.

6. Devre kesici, aşırı akım veya kısa devre koruması için iki fazlı veya üç fazlı akım transformatörleri ile donatılabilir ve ayrıca akıllı kontrolöre mevcut edinme sinyalleri sağlayabilir; Ölçüm için geçerli transformatörler kullanıcı gereksinimlerine göre eklenebilir.

7. Devre kesici, üç fazlı bir bağlantı izolasyon anahtarı ile donatılabilir ve izole anahtar açık olduğunda görünür bir kırık vardır ve devre kesici gövdesi olan bir anti-ant-kilitleme cihazı ile donatılmıştır. Devre kesici kapanış konumundayken, izolasyon anahtarı açılamaz veya kapatılamaz; Devre kesici yalnızca izolasyon bıçağı tamamen kapatıldığında veya tamamen açıldığında çalıştırılabilir. Arrester sütun izolatörleri kolay bakım için birbirine bağlanabilir.

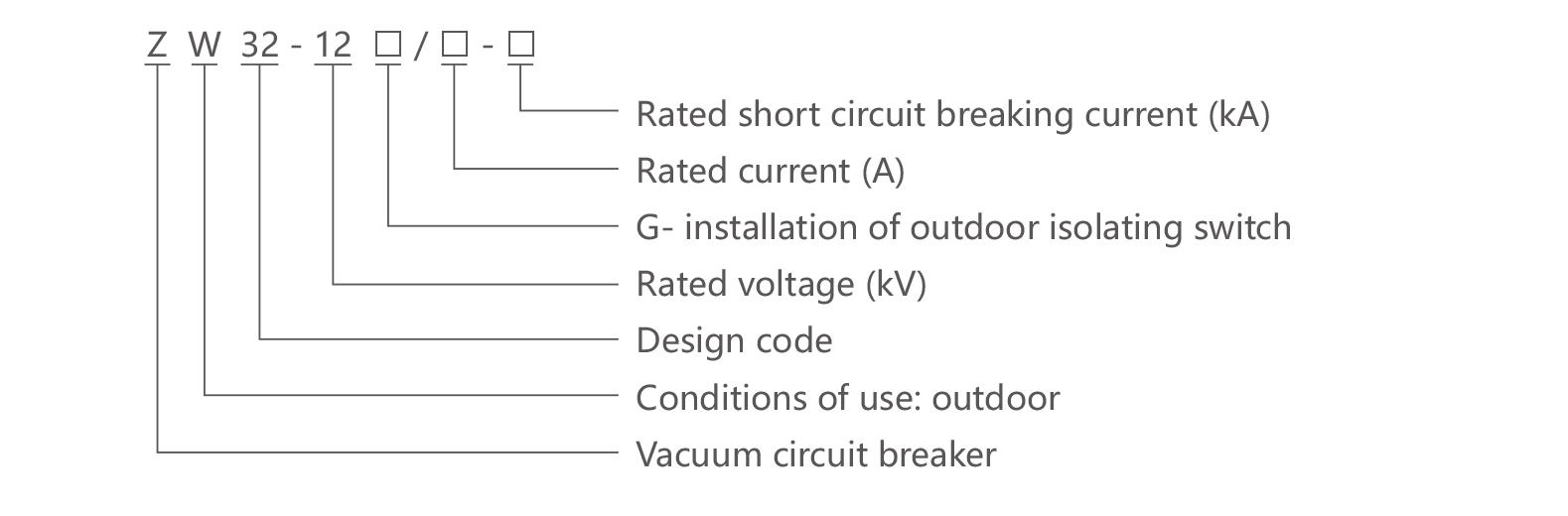

Seçme

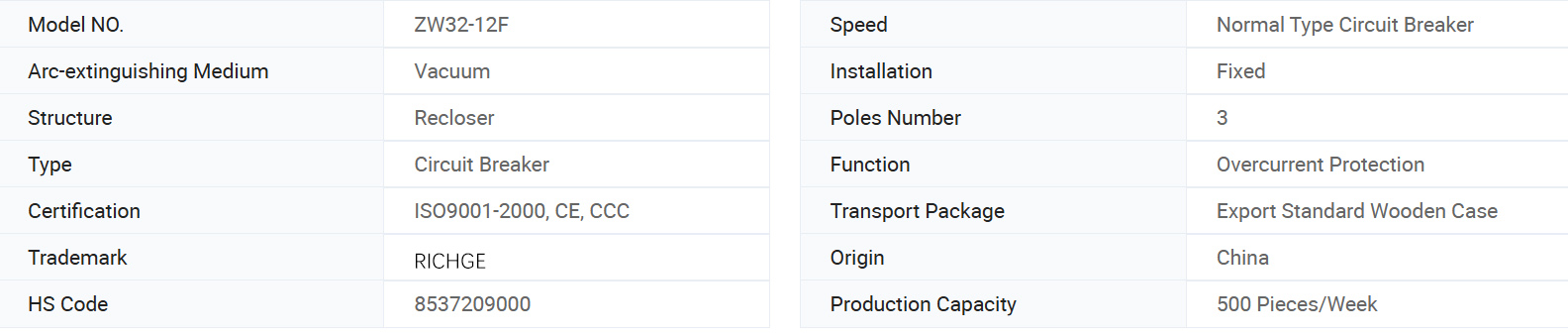

Temel Bilgi.

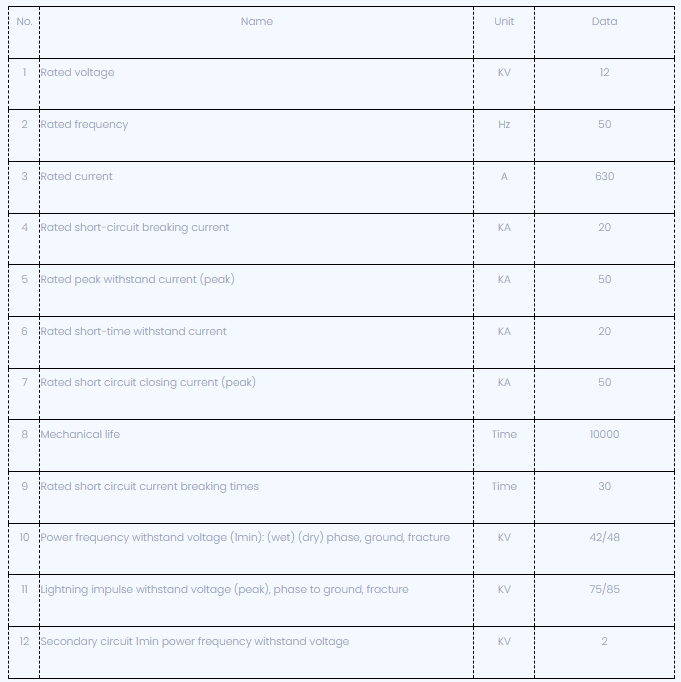

Teknik parametre

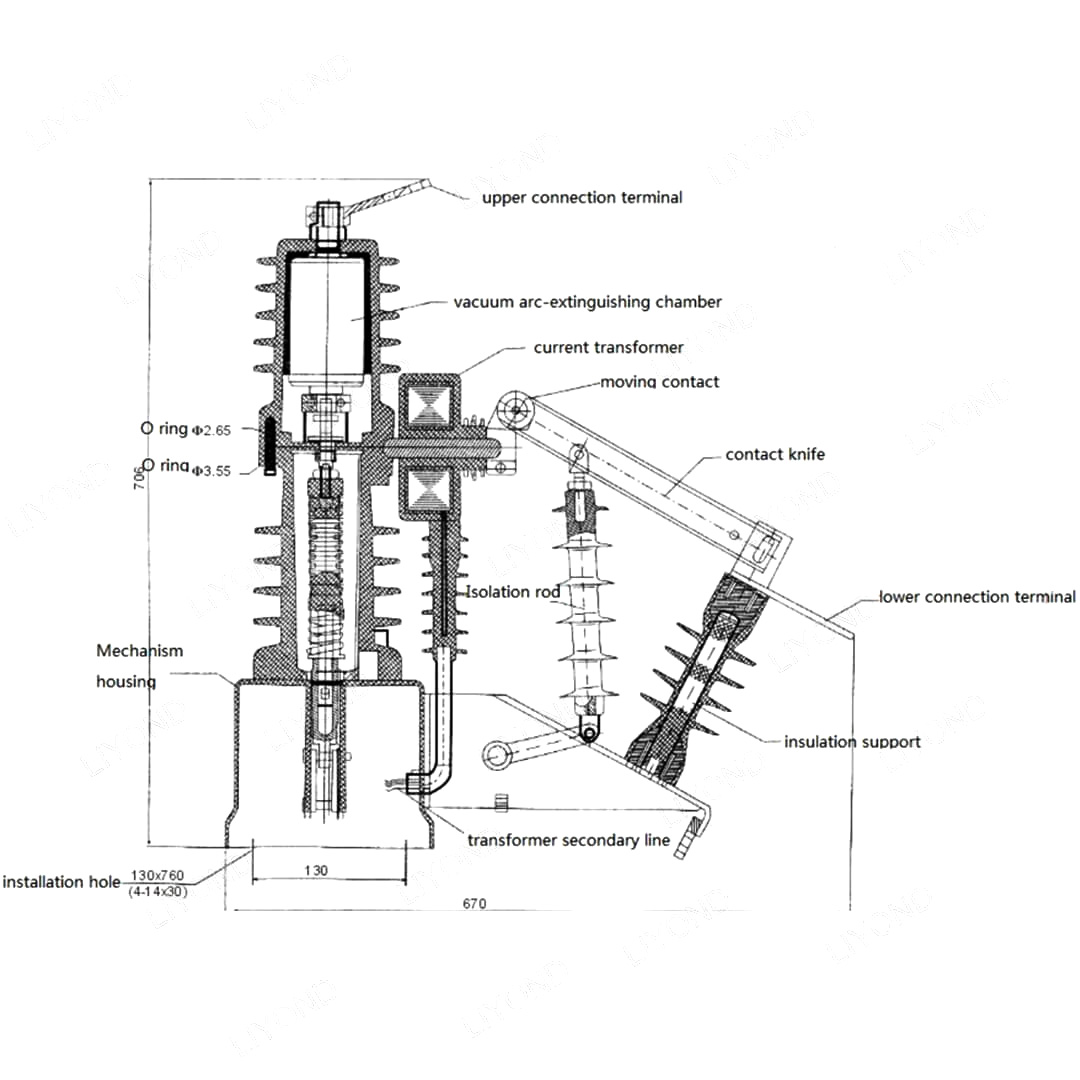

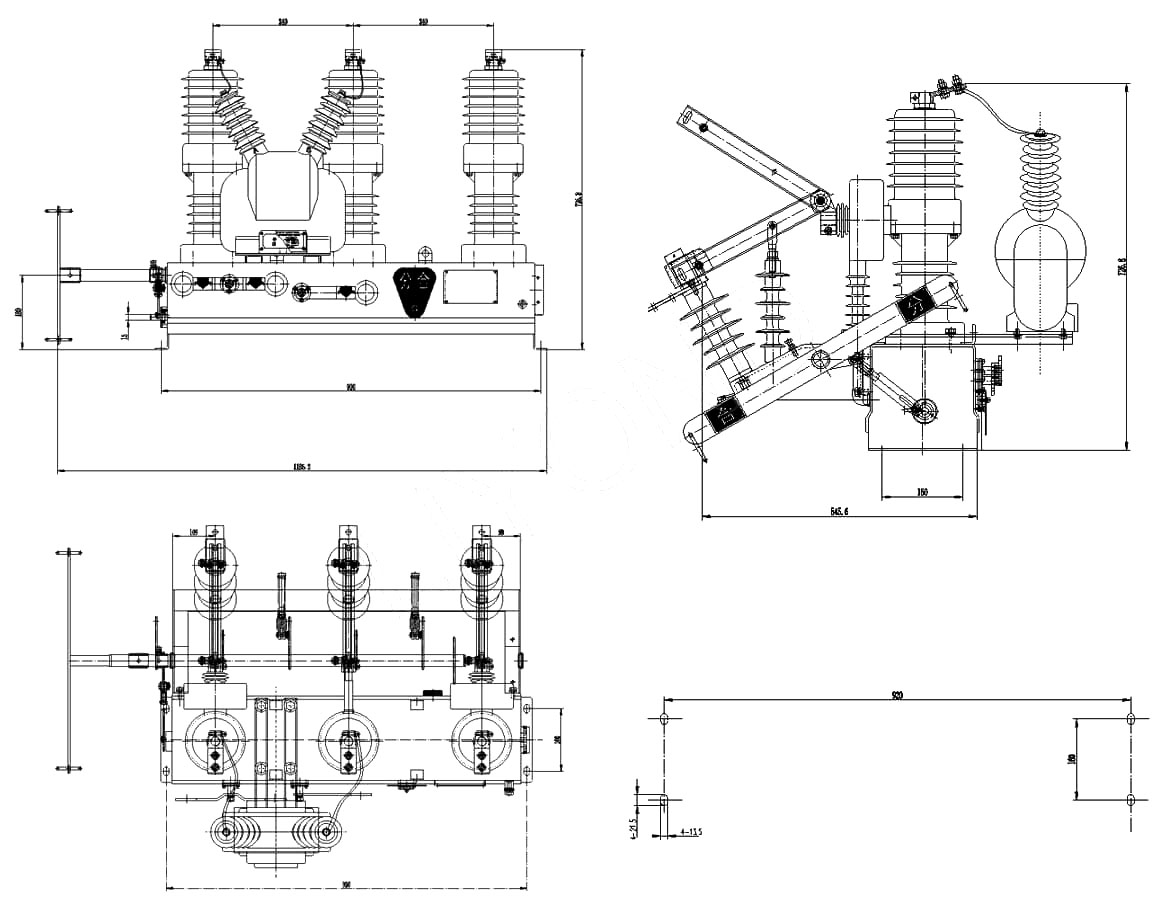

Boyutsal Çizim:

ZW32-12 Boyutlar Referans

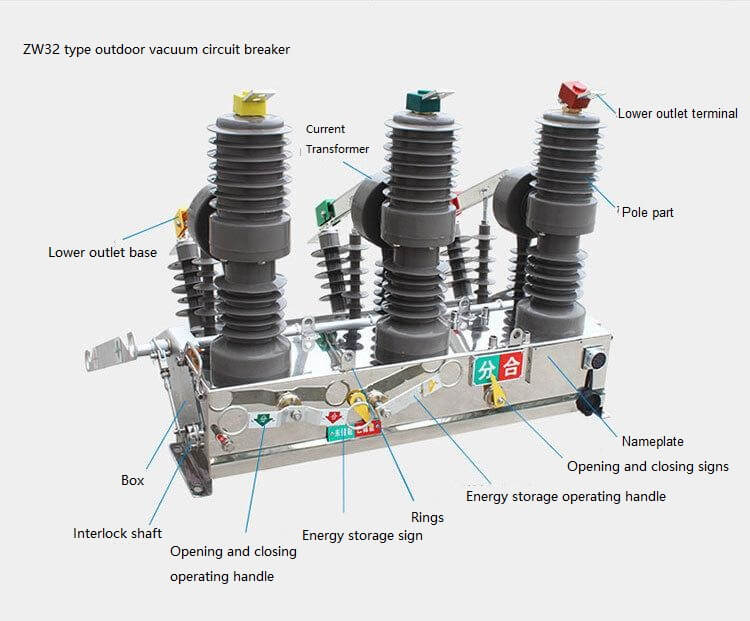

ZW32-12 Yapı Referansı

ZW32 Otomatik Yeniden Gericilik Yapısı

Çalışma koşulları

1. Ortam hava sıcaklığı: -40 ℃ ~+40 ℃;

2. Yükseklik: 2000m'den fazla;

3. Çevredeki hava toz, duman, aşındırıcı gaz, buhar veya tuz spreyi ile kirlenebilir;

4. Rüzgar hızı 34m/s'yi geçmez (silindirik yüzeyde 700PA'ya eşdeğer);

5. Şalt ve kontrol ekipmanından titreşim veya yer hareketi göz ardı edilebilir;

6. Kirlilik seviyesi: ⅲ
