XTO674 / INA14 Serisi Düşük Çatlama Basıncı Çekvalf

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH XTO674 ve INA14 serisi, ultra düşük çatlama basıncı ve basınçlı hava ve su için ikili orta uyumluluk özelliklerine sahip aynı ürün platformunu paylaşıyor. Bu dişli hat içi çek valfler, vakum devrelerinde ve genel pnömatik sistemlerde ters akışı önlemek için yaygın olarak uygulanır ve ayrıca düşük basınçlı sıvı ve su boru hatları için de uygundur. XTO674 düşük sıcaklıktaki çalışma koşullarına odaklanırken INA14 standart ve korozyona dayanıklı endüstriyel senaryoları kapsar.

 Model Kodu Sınıflandırması ve Adlandırma Kuralı

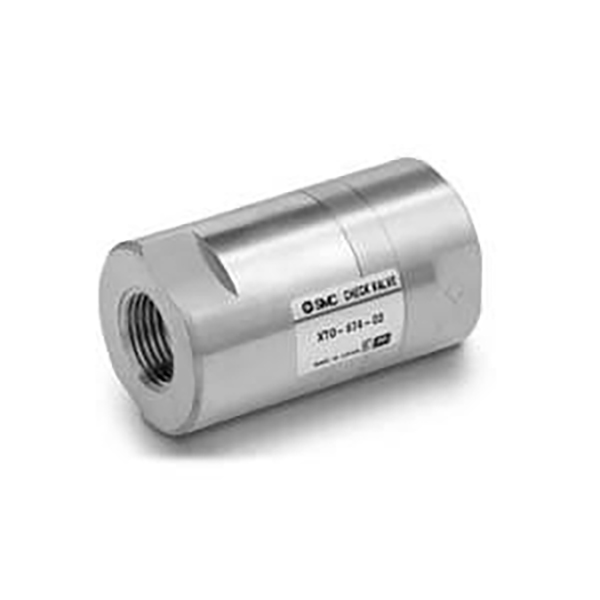

     -- XTO674: Pirinç gövde, düşük sıcaklığa dayanıklı versiyon (-30°C minimum çalışma sıcaklığı)

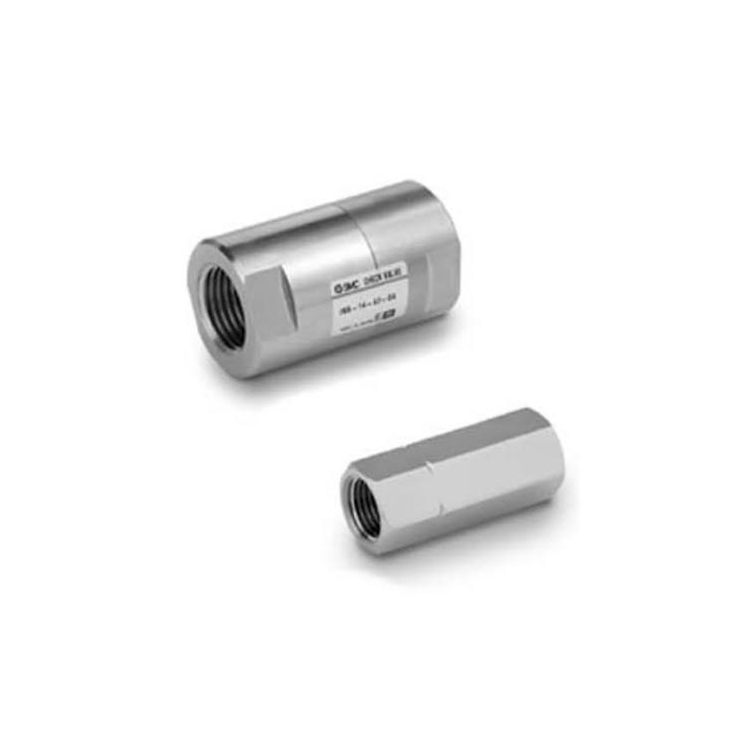

     -- INA14: Standart seri, opsiyonel pirinç / SUS304 paslanmaz çelik gövde, normal sıcaklık aralığı (-5°C minimum)

     -- Bağlantı noktası boyutu son ek tanımı: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Paylaşılan Evrensel Teknik Özellikler

     -- Çatlama Basıncı: 0,01 MPa (0,1 bar), vakum ve düşük basınç devreleri için ideal ultra düşük eşik

     -- Maksimum Kanıt Basıncı: 1,0 MPa

     -- Uygulanabilir Medya: Basınçlı hava, su, nötr inert gaz ve nötr sıvı

  1. Çalışma Sıcaklığı Aralığı

     -- XTO674: -30°C ~ +80°C (kriyojenik dayanıklı)

     -- INA14: -5°C ~ +80°C

  2. Opsiyonel Conta Malzemeleri

     -- NBR (Standart): Hava ve temiz su için uygulanabilir sıcaklık -5 ~ 60°C

     -- FKM: Yağa dayanıklı ve yüksek sıcaklığa dayanıklı, 80°C'ye kadar

     -- CR: Hava koşullarına ve aşınmaya dayanıklı, XTO674 serisi için isteğe bağlı

  3. Valf Gövde Malzemesi Seçenekleri

     -- XTO674: Yalnızca katı pirinç gövde

     -- INA14: Pirinç / SUS304 paslanmaz çelik (tüm önemli ıslak parçalar paslanmaz çelik)

Tipik Model Parametre Karşılaştırma Tablosu

Temel Ürün Avantajları ve Uygulama Kapsamı

 1. Ultra düşük 0,01MPa çatlama basıncı

     - -0.1MPa vakum koşulu altında kararlı açılma, vakum kaybını ve vantuz/vakum jeneratörünün geri akışını etkili bir şekilde önler.

  2. Çift yönlü güvenilir sızdırmazlık

     -- Düzgün ileri akış, sıfır geri sızıntı; vakum pompalarını, solenoid valfleri ve silindirleri ters basınç dalgalanmasından kaynaklanan hasarlardan korur.

  3. Mini satır içi dişli yapı

     -- Ekstra montaj braketleri olmadan doğrudan boru hattının içine monte edilir, kompakt ve dar ekipman yerleşim alanına mükemmel uyum sağlar.

 4. Çift orta hava ve su evrensel tasarımı

     -- Yedek parça stok türlerini azaltmak için hem kuru pnömatik devrelerle hem de düşük basınçlı sıvı su boru hatlarıyla uyumludur.

 5. Tam vakum sistemi uyumluluğu

     -- Vakum test ekipmanı ve titreşimli negatif basınçlı vakum sirkülasyon döngüleri için uygundur.

Kurulum ve Model Seçimi Yönergeleri

  1. Akış Yönü İşareti: Orta akış yönünü belirtmek için vana gövdesi üzerine bir "→" oku basılmıştır; ters kurulum sıvı geçişini tamamen engelleyecektir.

  2. Bağlantı Noktası Boyutu Eşleştirme: Boru hattı çapına göre Rc1/8" ~ Rc1/2" seçeneğini seçin; Rc1/4" (sonek 02) en yaygın genel spesifikasyondur.

  3. Medya ve Sıcaklık Seçim Kuralları

     -- Düşük sıcaklık / vakum çalışma koşulları → XTO674 serisini seçin

     --  Normal oda sıcaklığında hava ve temiz su → NBR contalı INA14
     -- Yağ içeren ortam veya yüksek sıcaklıkta sıvı → FKM flor kauçuk contalı INA14

  3. Vakum Sisteminin Önerilen Düzeni

     -- Aralıklı çalışma sırasında havanın geri akışını engellemek ve sabit vakum derecesini korumak için vakum jeneratörü, filtre ve vantuz arasına çek valf takın.

SOLH Değiştirilebilirlik Avantajı

     XTO674 ve INA14 aynı genel boyutları, iş parçacığı bağlantı noktası boyutunu ve çekirdek performans parametrelerini paylaşır. İki seri, boru hattında değişiklik yapılmadan sahada doğrudan çapraz değiştirilebilir ve ithal edilen eşdeğer modellere kıyasla üstün maliyet performansı sunar.

Bir Cümle Özeti

     Ultra düşük 0,01 MPa çatlama basıncına sahip SOLH XTO674 / INA14 sıralı dişli çek valf, ikili hava ve su ortamını, isteğe bağlı pirinç/paslanmaz çelik gövdeyi ve çoklu sızdırmazlık malzemelerini destekleyerek vakum, kriyojenik, genel pnömatik ve düşük basınçlı sıvı endüstriyel boru hatları için güvenilir geri akış önleyici koruma sağlar.
