VZM500 (VZM5) Serisi 5/2 Yollu Mekanik Vana

VZM500 (VZM5) Serisi 5/2 Yollu Mekanik Vana | Orta Akışlı Elastik Contalı Pnömatik Kontrol Vanası

Marka: Richge Technology'den SOLH | SMC Uyumlu 5 Bağlantı Noktalı Mekanik Tahrikli Pnömatik Valf

1. Ürüne Genel Bakış

     SOLH VZM5 (VZM500) serisi birorta boy 5/2 yollu mekanik kontrol vanası SMC standardıyla tamamen uyumludur. Yüksek güvenilirliğe sahip elastik kauçuk conta yapısını benimseyen bu ürün, stabil sızdırmazlık, hızlı tepki ve 0,6'ya kadar Cv değeriyle mükemmel orta akış performansı sunar. Standart Rc1/8 bağlantı noktası ve komple isteğe bağlı aktüatör kafalarıyla donatılmış olup, mekanik limit tetiklemeyi, manuel jog kontrolünü ve güvenlik devresi kilitlemesini destekler. Esnek ayak montajı ve manifold entegre kurulumu, yüksek frekans dayanıklılığı ve geniş basınç uyarlanabilirliği ile otomatik üretim hatlarında çift silindirli senkronizasyon, pnömatik devre anahtarlama ve mekanik limit kontrolü için standart ana model olarak hizmet eder.

2. Temel Teknik Özellikler

3. Bağlantı Noktası Tanımı ve Devre Modu

  3.1 Standart 5/2 Yollu Mod (Çift Kontrol / Mekanik Kontrol)

     1(P) = Hava besleme portu, 2(A) = Pozitif çıkış portu, 3(B) = Ters çıkış portu, 4(EXH) = Egzoz portu, 5(EXH) = Egzoz portu. Pnömatik aktüatörlerin çift yönlü geçişini ve hızlı egzozunu gerçekleştirir.

  3.2 İsteğe Bağlı 5/3 Yollu Mod (Orta Konum)

     Pnömatik konumlandırma, basınç koruma ve hassas strok kontrolü gereksinimlerine tam olarak uyum sağlayan isteğe bağlı orta kapalı tip ve orta basınç tahliye tipi.

  3.3 Pilot Limanı Şartnamesi

     EXH pilot bağlantı noktası M5×0,8 dişe sahiptir. Harici pilot versiyonu, merkezi pnömatik kontrol ve geniş akış döngüsü eşleştirme senaryolarına uygun, bağımsız hava kaynağı kontrolünü destekler.

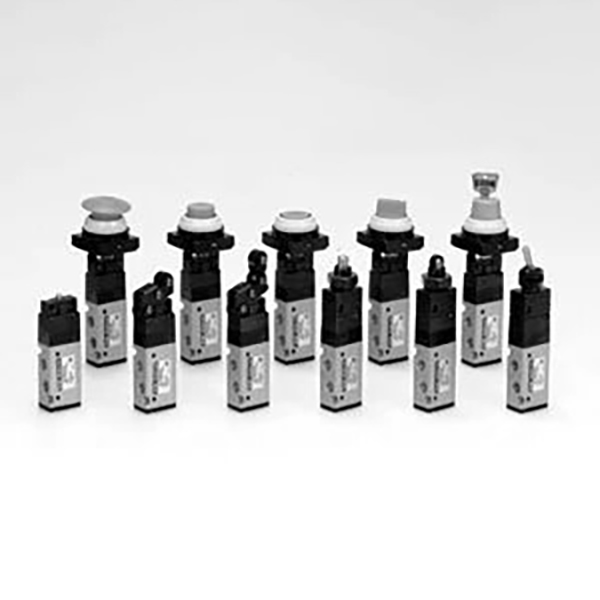

4. Tam Seri Aktüatör Kafası Seçenekleri

5. Model Kodlama Kuralları ve Ortak Modeller

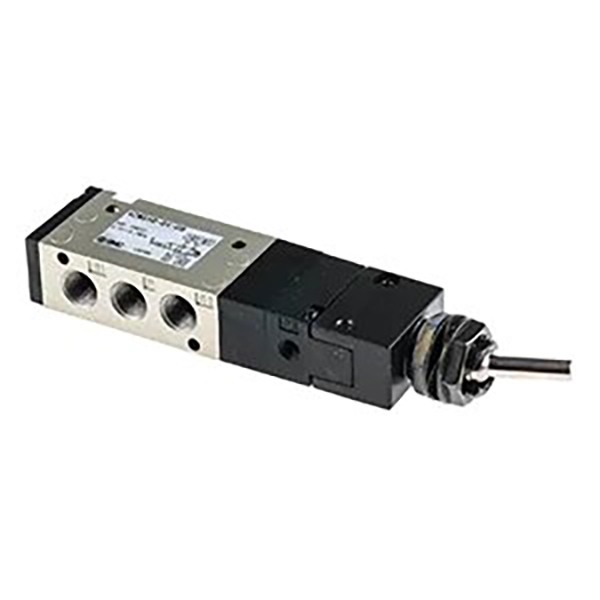

  5.1 Model Yorumlaması (Örnek: VZM550-01-08)

     • VZM550: Standart 5/2 yollu elastik contalı temel mekanik valf

     • Liman Kodu: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Aktüatör Kodu: 08=manivela kolu; 01=makara kolu; 30=basma düğmesi; 37=itme-çekme

     • İsteğe Bağlı Sonek: -L=ayak ​​braketli; -3=5/3 yollu tip; P=harici pilot tipi

  5.2 Sıcak Satış Standart Modeller

     • VZM550-01-01: 5/2 yollu, temel makaralı kol, Rc1/8 port, genel mekanik limit senaryoları için tercih edilir

     • VZM550-01-30: 5/2 yollu, basmalı düğme tipi, Rc1/8 bağlantı noktası, manuel ekipman çalıştırma ve hata ayıklama için uygun

     • VZM550-01-37: 5/2 yollu, itme-çekme tipi, Rc1/8 bağlantı noktası, manuel kilitleme ve yanlış çalıştırma önleme kontrolü için

     • VZM550-01-02: 5/2 yollu, tek yönlü makaralı kol, Rc1/8 port, profesyonel geri tepme önleyici limit kontrolü

6. Temel Ürün Avantajları

  6.1 Standart Orta Büyük Akış

     Üniversal Rc1/8 portu ve Cv=0,6 akış katsayısı ile donatılmıştır, orta akışlı pnömatik devrelere mükemmel şekilde uyum sağlar, çift silindirin kararlı senkron hareketini ve birden fazla aktüatörün güvenilir bağlantısını gerçekleştirir.

  6.2 Yüksek Stabiliteli Elastik Sızdırmazlık

     Sıfır sızıntı, sabit basınç tutma ve hızlı yanıt hızı özelliklerine sahip entegre kauçuk valf çekirdeği elastik sızdırmazlık yapısını benimser. Geleneksel endüstriyel çalışma koşullarında uzun hizmet ömrü ve son derece düşük bakım maliyeti sunar.

  6.3 Tam Kapsamlı Tetikleme Modları

     Silindir, piston, mafsallı kol, düğme ve itme-çekme türleri dahil olmak üzere eksiksiz aktüatör seçenekleri, mekanik limit, otomatik tetikleme, manuel hata ayıklama ve güvenlik kilidi uygulama senaryolarını tamamen kapsar.

 6.4 Çeşitlendirilmiş Esnek Kurulum

     Bağımsız ayak desteği kurulumunu ve manifold entegre küme kurulumunu destekler. Yoğun panel düzenine ve sınırlı kurulum alanına uyum sağlamak için isteğe bağlı EXH bağlantı noktaları egzoz için borularla döşenebilir.

  6.5 Yüksek Frekanslı Endüstriyel Dayanıklılık

     Mükemmel darbe ve titreşim direnciyle 300c.p.m'ye kadar yüksek frekanslı döngüsel çalışmayı destekler. Ağır endüstriyel ekipmanların uzun süreli sürekli çalışmasına istikrarlı bir şekilde uyum sağlar.

  6.6 Harici Pilot Genişletilebilir Tasarım

     İsteğe bağlı harici pilot kontrol modu, uzaktan ve merkezi hava kaynağı kontrolünü gerçekleştirerek büyük akışlı ana devrelerin ve otomatik entegre pnömatik sistemlerin eşleşen taleplerini karşılar.

7. Tipik Uygulama Senaryoları

     • Çift Silindirli Senkron Kontrol: Çalışma tutarlılığını artırmak için otomatik ekipmanlarda çift silindirlerin senkronize ortak hareket etmesini sağlayın.

     • Pnömatik Devre Anahtarlama: Aparatların ve fikstürlerin kelepçelenmesi/kelepçesinin açılması, istasyon değişimi ve pnömatik döngü yön kontrolü.

     • Mekanik Limit Tetikleme: Makaralı kol aktüatörleri aracılığıyla yerinde strok sinyali tetiklemesi ve mekanik kilitleme koruması.

     • Manuel Çalıştırma Kontrolü: Ekipman hata ayıklama, manuel jog başlatma/durdurma ve düğme ve itme-çekme türleri aracılığıyla panel manuel kontrolü.

     • Güvenlik Koruma Devresi: Kilitlenebilir ve mantar kafalı aktüatörlerle acil durdurma sıfırlaması ve emniyet kapısı kilitleme koruması.

     • Endüstri Genel Otomasyonu: Paketleme, baskı ve elektronik üretim ekipmanları için yüksek frekanslı konum kontrolü ve çoklu aktüatör bağlantısı.

8. VM Serisi Model Seçimi Karşılaştırması

Bir Cümle Özeti

     SOLH VZM500 (VZM5) serisi 5/2 yollu mekanik valf entegredirKc1/8 standart port, Cv0.6 orta büyük akış, tam seri çok fonksiyonlu aktüatörler ve esnek kurulum modlarıotomatik çift silindirli senkron kontrol ve pnömatik devre anahtarlama sistemleri için standart ana bileşendir.
