VM4 (VM400) Serisi Orta 3-Portlu Popet Mekanik Vana

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     VM4 (VM400) serisi, mini VM1 ve yüksek akışlı standart VM2 serisi arasında konumlandırılmış, SMC orijinal modelleriyle tamamen değiştirilebilir, orta büyüklükte 3 portlu popet mekanik valftir. Evrensel Rc1/8 bağlantı noktası, çift taraflı/alt boru düzeni, sağlam metal yapı, ultra uzun servis ömrü ve tamamen değiştirilebilir aktüatör kafaları ile vakumdan (-100kPa) 1,0MPa pozitif basınca kadar tüm çalışma aralığını destekler. Genel otomasyon ekipmanlarında strok limiti tespiti, manuel jog işlemi ve güvenlik kilitleme devreleri için yaygın olarak benimsenmiştir.

Temel Teknik Özellikler

  1. Temel Genel Parametreler

     --  Seri Kodu: VM400 (VM4'ün kısa adı)

     --  Devre Tipi: 3/2 yollu; Normalde Kapalı (NC standardı), Normalde Açık (opsiyonel HAYIR)

     --  Yapı: Doğrudan etkili popet tipi, sıkı sızdırmazlık, toz geçirmez, uzatılmış servis ömrü

     --  Uygulanabilir Akışkan: Basınçlı hava, inert gaz

     --  Çalışma Basıncı Aralığı: -100kPa ~ 1,0MPa (vakum uyumlu, VM2'ye göre avantaj)

     --  Ortam ve Ortam Sıcaklığı: -5 ~ +60°C (dahili buzlanmaya izin verilmez)

     --  Bağlantı Noktası Konusu: Rc1/8 (01); isteğe bağlı NPT1/8 (N01), G1/8 (F01)

     --  Akış Performansı: Etkin kesit alanı 7mm², Cv = 0,38

     --  Net Ağırlık: Standart temel model 110g

     --  Boru Düzeni: Yan bağlantı noktası (01), alt bağlantı noktası (00)

     --  Yağlama: Yağlama gerektirmez; ISO VG32 türbin yağı yağlaması isteğe bağlı

     -- Maksimum Anahtarlama Frekansı: Buton / makaralı aktüatörler için 60 döngü/dakika; Düğme / seçici kafalar için 6 döngü/dakika

     --  Şok ve Titreşim Direnci: 1000m/s² darbe dayanımı, 70m/s² titreşim direnci (ağır sanayi sınıfı)

  2. Dış Genel Boyutlar (mm)

     --  Yan port versiyonu: 18 × 30 × 57

     --  Alt bağlantı noktası versiyonu: 18 × 30 × 62

  3. 3 Bağlantı Noktalı Devre Tanımı ve Mantığı

     -- Bağlantı Noktası 1(P): Ana hava besleme girişi

     --  Bağlantı Noktası 2(A): Kontrol sinyali çıkış bağlantı noktası

     --  Bağlantı Noktası 3(R): Çıkış bağlantı noktası

     --  NC Normalde Kapalı Mantık: Etkinleştirilmemiş → P, A'dan kesilir, A, egzoz R'ye bağlanır; Çalıştırıldıktan sonra → P, A'ya bağlanır, A, egzoz R'nin bağlantısını keser

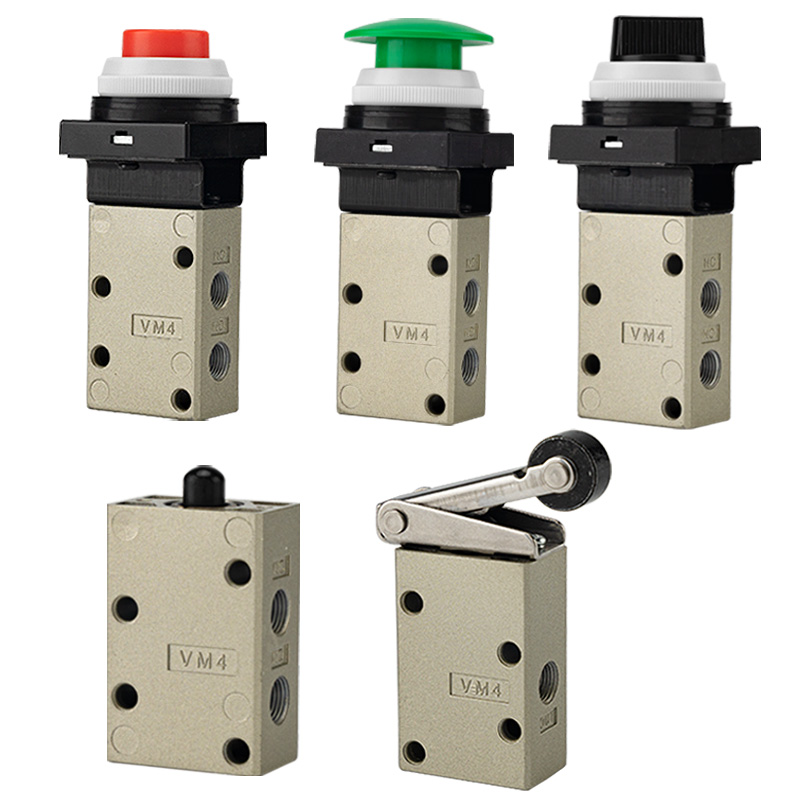

Tam Kapsamlı Değiştirilebilir Aktüatör Kafaları Serisi

  1. Makaralı Kol Tipi (Strok Sınırı Algılamada En Popüler)

     -- VM431: Standart POM plastik makaralı kol

     -- VM431S: Aşınmaya dayanıklı sürekli çalışma için sertleştirilmiş çelik makaralı kol

     -- VM432: Ters tetiğin yanlış çalışmasını ortadan kaldırmak için tek yönlü geri tepmeyi önleyen makaralı kol

 2. Düz Piston Tipi

     -- VM430: Standart düz piston tabanlı model, özelleştirilmiş özel aktüatör ataşmanlarını destekler

  3. Buton ve Mantar Acil Durdurma Başlıkları (Manuel Jog ve Güvenlik Kilidi)

     -- VM432: Düz standart buton

     -- VM432Y: Acil durdurma için yüksek görünürlüğe sahip sarı mantar başlığı

     -- VM432R: Kırmızı mantar acil durdurma düğmesi

     -- VM432G: Yeşil gösterge butonu

  4. Düğme / Seçici / Kilitlenebilir Güvenlik Aktüatörleri

     -- VM434: 2 konumlu / 3 konumlu döner seçici düğme

     -- VM435: Yanlışlıkla yanlış tetiklemeyi önlemek için kilitlenebilir buton

     -- VM436: Menteşe kolu aktüatörünü değiştirme

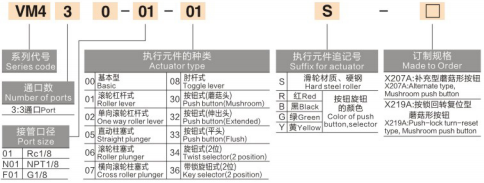

Model Kodu Açıklaması

 1. (Örnek: VM431-01-01S)

     -- VM431: 3 portlu devre + makaralı kollu aktüatör

     -- 01: Bağlantı noktası iş parçacığı kodu (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Yan port boru düzeni (00 = alt port düzeni)

     -- S: Sertleştirilmiş çelik rulo (son ek yok = standart POM plastik rulo)

     -- Renk son ek işareti: Y=sarı mantar, R=kırmızı mantar, G=yeşil buton

  2. Popüler Standart Modeller

     -- VM431-01-01A: 3 bağlantı noktalı POM makaralı kol, Rc1/8 yan bağlantı noktası (evrensel genel amaçlı model)

     -- VM431S-01-01A: 3 portlu sertleştirilmiş çelik rulo, ağır hizmet tipi, aşınmaya dayanıklı çalışma koşulları

     --  VM430-01-00A: 3 bağlantı noktalı düz piston, özelleştirilmiş aktüatör montajı için alt bağlantı noktası

     -- VM432Y-01-01A: 3 yollu sarı mantar başlı acil stop vanası

Temel Ürün Avantajları

     -- Ultra geniş ikili vakum ve pozitif basınç aralığı: -100kPa vakumdan 1,0MPa'ya kadar kararlı çalışma, hem vakum adsorpsiyonu hem de standart pozitif basınç devreleriyle uyumludur (VM2 vakumu destekleyemez)

     -- Güvenilir popet sızdırmazlık yapısı: Mükemmel hava sızdırmazlığı, toz kirliliğine karşı dayanıklılık, hızlı tepki ve ultra uzun çevrim servis ömrü

     -- Üniversal Rc1/8 standart dişli: Genel otomasyon ekipmanı için geniş çapta benimsenen bağlantı noktası boyutu ve mükemmel değiştirilebilirlik

     -- Çift taraflı / alt boru düzeni: Yoğun panel istifleme ve sınırlı alan ekipmanı için esnek kurulum düzeni

     -- Eksiksiz tam seri aktüatör portföyü: Makaralı kol, piston, düz buton, renkli mantar kafa, döner düğme ve kilitlenebilir kafalar, strok limiti, manuel jog, acil durdurma ve seçici kontrol taleplerini tamamen karşılar

     -- Ağır hizmet tipi endüstriyel sağlam yapı: Sağlam metal valf gövdesi, isteğe bağlı sertleştirilmiş çelik silindir ve zorlu sürekli üretim hatları için yüksek şok/titreşim direnci

     -- Yağlama gerektirmeyen, bakım gerektirmeyen tasarım: Düşük işletme maliyeti ve temiz yağsız hava devresi ortamı

Tipik Endüstriyel Uygulama Senaryoları

     -- Ekipman strok sınırı tespiti: Makaralı kol aktüatörlü silindir ve kayar tabla tam konum geri bildirimi

     -- Vakum adsorpsiyonu ve serbest bırakma kontrol devreleri (-100kPa negatif basınçta kararlı çalışma)

     -- Panel buton aktüatörleri aracılığıyla manuel jog testi ve ekipmanın devreye alınması

     -- Makine güvenliği acil durum kilidi: Hava devresinin hızlı kapatılması için sarı / kırmızı mantar başlığı

     -- Döngüleri sıkma / çözme için aparat ve fikstür pnömatik anahtarlama

     -- Ambalaj, baskı ve tekstil makineleri yüksek frekanslı mekanik tetik kontrolü

     -- Küçük otomatik iş istasyonu konum sinyali geri bildirimi ve mekanik güvenlik kilitleme devreleri

Seçim Karşılaştırma Tablosu: VM1 / VM2 / VM4 Serisi

Bir Cümle Özeti

     SOLH VM4 orta 3 portlu popet mekanik valf, evrensel Rc1/8 port, Cv=0,38 akış kapasitesi, tam vakum ~1,0MPa basınç uyumluluğu, güvenilir popet sızdırmazlığı, komple değiştirilebilir aktüatörler ve çift taraflı/alt boru düzeni ile donatılmıştır; vakum çalışması, aşınma direnci ve uzun vadeli istikrarlı performans gerektiren tüm çalışma koşulları için tercih edilen orta mekanik kontrol vanası olarak hizmet eder.
