1. Ürüne Genel Bakış ve Temel Yapısal Özellikler

     SOLH TWQ serisi, hafif ve orta hizmet tipi otomatik konveyör hatları için optimize edilmiş, sabit montaj yüksekliğinde bir durdurucu silindirdir. Kompakt bir gövde yapısına, dört isteğe bağlı rot ucu tipine, hidrolik tampon kullanılabilirliğine ve isteğe bağlı mekanik kendinden kilitleme işlevine sahiptir. 10–150 kg'lık palet ve takım durdurma, istasyon sınırlama ve transfer konumlandırma için uygun olan TWQ silindiri, hafif ve orta yüklü otomasyon senaryoları için yüksek maliyetli, performanslı standart bir çözüm olarak hizmet eder.

 1.1 Sabit Montaj Yüksekliği Tasarımı

     Entegre sabit yükseklikteki gövde, yüksek tekrarlanan konumlandırma doğruluğuyla hızlı ve kolay kurulum sağlar. Standartlaştırılmış konveyör istasyonu düzenlerine mükemmel şekilde uyar, yükseklik ayarlama prosedürlerini ortadan kaldırır ve sahadaki dağıtım verimliliğini artırır.

 1.2 Dört Çok Yönlü Rot Ucu Tipi (Temel Avantaj)

     • B Düz Çubuk Tipi: Dönmeyi önleyen düz piston kolu yapısı, yanal kuvvet koşulları altında doğru konumlandırmayı koruyarak istikrarlı durma performansı ve güçlü eksantrik yük direnci sağlar.

     • C Yuvarlak Çubuk Tipi: Yüksek yanal kuvvet ve hassas alet konumlandırma gereksinimlerine sahip çalışma koşulları için özel olarak tasarlanmış, geliştirilmiş darbe direncine sahip, kalınlaştırılmış sağlam yuvarlak piston kolu.

     • R Makaralı Kol Tipi: Kol + döner temas yapısı, yüksek hızlı sürekli konveyör hattı çalışması için ideal olan düzgün yuvarlanma hareketi ile durma etkisini en aza indirir.

     • K Ayarlanabilir Tampon Kolu Tipi: Dahili ayarlanabilir hidrolik tampon, farklı ağırlıklardaki ve taşıma hızlarındaki iş parçalarına uyum sağlayacak şekilde sönümleme direncinin serbestçe ayarlanmasına olanak tanır ve değişken çalışma koşulları için optimum yumuşak durdurma etkisi sağlar.

  1.3 İsteğe Bağlı Kendiliğinden Kilitleme Fonksiyonu (R/K Versiyonu)

     Makaralı ve tampon kolu versiyonları, isteğe bağlı mekanik kendinden kilitlemeli yapıyı destekler. İş parçasının çarpması durdurulduktan sonra silindir, geri tepmeyi ve ters itmeyi önlemek için kaldıraç kolunu otomatik olarak kilitler, iş parçasının yer değiştirmesini etkili bir şekilde ortadan kaldırır ve konveyör istasyonunun stabilitesini ve tutarlılığını büyük ölçüde artırır.

 1.4 Kompakt Boyut ve Dayanıklı Yapı

     Silindir gövdesi sert anotlama işlemine tabi tutulurken, piston kolunda mükemmel aşınma direnci ve darbe direnci sağlayan sert krom kaplama bulunur. Standart yağsız çalışma, temiz üretim ortamlarına ve kaynak sıçramasına karşı korumalı senaryolara uyum sağlar. Dört taraftaki ayrılmış sensör olukları, esnek yerleşim için yapısal müdahale olmadan manyetik anahtar kurulumuna olanak tanır.

  1.5 Çeşitli Çalışma Modları

     İsteğe bağlı çift etkili standart mod ve tek etkili (yay uzatma / yay geri çekme) modları, çeşitli endüstriyel kontrol mantıklarıyla eşleşen otomatik çevrimi, kapanma güvenliği korumasını ve geçici durdurma taleplerini kapsar.

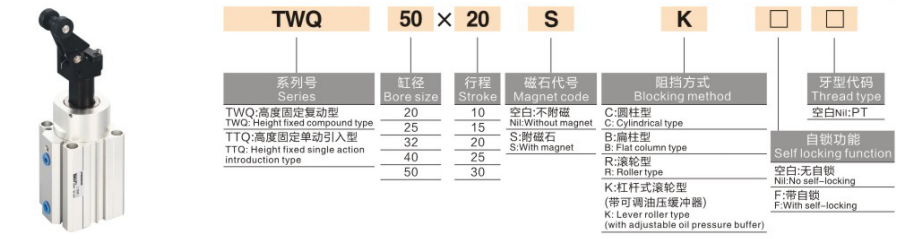

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

  1. Tipik Model Örnekleri: TWQ32-20SB, TWQ50-30RK-F

 2. Standart Sipariş Örnekleri

     • Standart Düz Çubuk Modeli: TWQ32-20SB (φ32 delik, 20mm strok, düz kolon rot ucu, kauçuk tampon)

     • Kendinden Kilitli Ayarlanabilir Tampon Modeli: TWQ50-30RK-F (φ50 delik, 30 mm strok, ayarlanabilir hidrolik tampon kolu, kendinden kilitleme fonksiyonlu)

3. Genel Teknik Parametreler (20°C, 0,5MPa Standart Durum)

  3.1 Temel Özellikler

     • Çalışma Modu: Çift etkili, tek etkili (yay uzatma / yay geri çekme)

     • Çalışma Basıncı Aralığı: 0,05~1,0MPa; Kanıt Basıncı: 1.5MPa

     • Ortam Sıcaklığı: -10°C~60°C (buzsuz ortam)

     • Arabellek Yapılandırması: S = Çift uçlu kauçuk tampon; K = Ayarlanabilir hidrolik tampon + çift uçlu kauçuk tampon

     • Yağlama Modu: Yağsız çalışma

     • Kurulum Yöntemi: Standart sabit yükseklikte flanş montajı

 3.2 Standart Çap ve Strok Kombinasyonu

  3.3 Teorik Durdurma Kuvveti (Birim: N @0,5MPa)

  3.4 Ürün Ağırlığı (Birim: kg @ Standart Strok)

4. Temel Yapılandırma ve Seçim Yönergeleri

  4.1 Mil Ucu Tipi Seçimi

     • B Düz Sütun Tipi (Önerilen): Dönmeyi önleyen ve yüksek stabiliteye sahip tasarım, hafif yüklere (10–80 kg) ve belirgin yanal darbe olmadan düşük hızda çalışmaya (≤0,3 m/s) uygundur.

     • C Yuvarlak Sütun Tipi: Güçlü darbe direncine sahip kalınlaştırılmış çubuk yapısı, büyük yanal kuvvete sahip takım konumlandırma senaryoları için idealdir.

     • R Makaralı Kol Tipi: Düşük darbeli ve düzgün yuvarlanma performansı, yüksek hızlı (≤0,5 m/s) ve hafif-orta yüklü (30–100kg) konveyör hatları için mükemmeldir.

     • K Ayarlanabilir Tampon Kolu Tipi: Orta yükler (50–150kg), yüksek frekanslı start-stop ve dengesiz hızlı çalışma koşulları için tasarlanmış uyarlanabilir sönümleme ve üstün darbe direnci.

  4.2 Kendinden Kilitleme Fonksiyonu Seçimi

     • F Kendinden Kilitlenen Tip (Otomatik Hatlar için Önerilir): Yalnızca R/K kollu versiyonlarda mevcuttur. İş parçasının geri tepmesini ve istasyonun yer değiştirmesini önleyerek otomatik hatların sürekli çalışma stabilitesini büyük ölçüde artırır.

     • Kilitlenmeyen Tip: Küçük ters etki ve manuel sıfırlama işleminin olduğu senaryolar için uygun maliyetli çözüm, tam otomatik üretim hatları için önerilmez.

  4.3 Çalışma Modu Seçimi

     • Çift Etkili: Yüksek frekanslı ve tam otomatik kontrol senaryolarına uygun, çift yönlü kontrol edilebilir hareket ile maksimum durdurma kuvveti.

     • Tek Etkili (Yay Uzatmalı): Elektrik kesintisinden sonra iş parçalarını durdurmak için otomatik olarak uzatılır, tehlikeli istasyonlar ve güç kesintisi koruma uygulamaları için güvenliğe öncelik verilir.

     • Tek Etkili (Yay Geri Çekmeli): Hava beslemesiyle durur ve güç kesildiğinde otomatik olarak serbest kalır; normalde açık konveyör hatları ve geçici durdurma görevleri için uyarlanmıştır.

5. Tipik Uygulama Senaryoları

     • Hafif ve Orta Hizmet Konveyör Hatları: Elektronik, beyaz eşya ve gıda endüstrilerinde 10–150 kg'lık paletlerin ve takım plakalarının durdurulması, sınırlandırılması ve aktarılması için kullanılır.

     • Yüksek Hızlı Malzeme Taşıma Hatları: R/K kol yapısı, makaralı ve bantlı konveyörlerdeki hafif yüklü, yüksek hızlı (≤0,5 m/s) iş parçaları için sorunsuz, sıfır darbeli durdurma sağlar.

     • Otomatik Ekipman İstasyonları: Kolay kurulum için kompakt gövde, takım tezgahı yükleme/boşaltma sınırlaması, montaj istasyonu konumlandırma ve muayene istasyonu durdurma için yaygın olarak kullanılır.

     • Paketleme ve Lojistik Hatları: Karton ve malzeme kutusu durdurma, farklı istasyon blokajı ve istifleme konumlandırması için idealdir, yüksek maliyet performansı ve düşük bakım gerektirir.

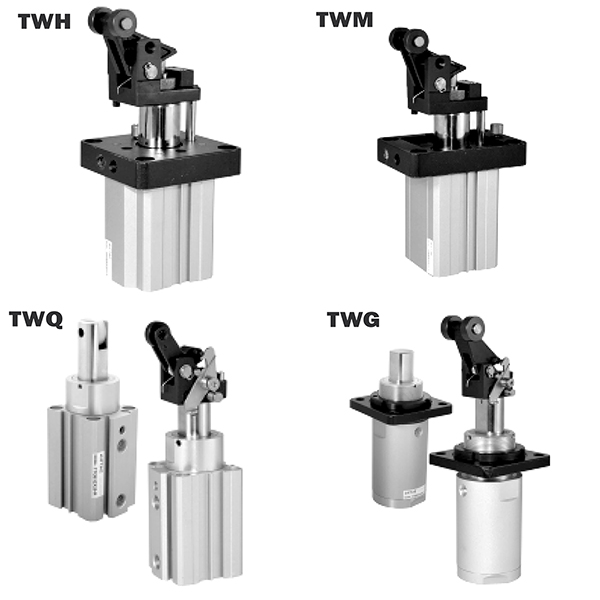

6. TWQ ve TWH/TWM Serisi Hızlı Karşılaştırması

7. 3 Adımlı Hızlı Seçim Kılavuzu

     1. Delik Boyutu Seçimi: %200 güvenlik faktörüyle (teorik durdurma kuvveti ≥ gerçek yük × 2) iş parçası ağırlığına göre deliği seçin. 80 kg'ın altındaki yükler için φ25/φ32'yi seçin; 80–150 kg yük için φ40/φ50'yi seçin.

     2. Rod Ucu ve Tampon Seçimi: Hafif yüklü, düşük hızlı senaryolar için B düz çubuk + S kauçuk tamponu benimseyin; yüksek hızlı hafif yüklü hatlar için R silindir tipini seçin; orta yük ve yüksek frekanslı çalışma koşulları için K ayarlanabilir tampon tipini seçin.

     3. Fonksiyonel Konfigürasyon Seçimi: Otomatik üretim hatları için F kendinden kilitlemeli donanım; yüksek frekanslı döngüsel kontrol için çift etkili modu seçin; Güvenlik öncelikli ve kapanma koruma istasyonları için tek etkili yay uzatma modunu benimseyin.

Bir Cümle Özeti

     SOLH TWQ serisi sabit yükseklikte durdurucu silindir, kompakt tasarıma, çoklu çubuk ucu uyumluluğuna ve isteğe bağlı kendinden kilitlemeli ve ayarlanabilir tampon işlevlerine sahiptir ve 10–150 kg'lık hafif ve orta hizmet tipi otomatik konveyör sistemleri için yüksek maliyet performansı, istikrarlı ve esnek durdurma çözümleri sunar.
