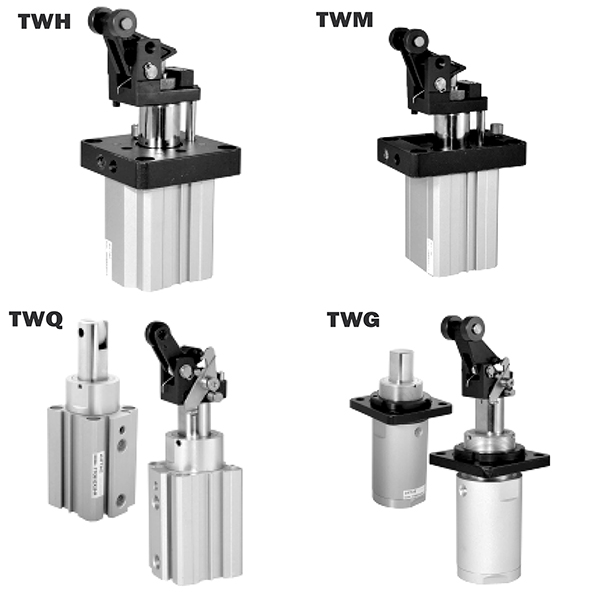

TWH / TWM Serisi Kol Makaralı Durdurucu Silindir | Kendinden Kilitlenen Ağır Hizmet Durdurma Silindiri

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Yapısal Özellikler

     SOLH TWH/TWM serisi, orta ve ağır yüklü otomatik konveyör hatları için tasarlanmış kaldıraçlı makara tipi ağır hizmet durdurucu silindirlerdir. φ20 mm'den φ80 mm'ye kadar delik boyutlarını kapsayan seri, yerleşik kendinden kilitlemeli geri tepme önleyici mekanizma, standart ayarlanabilir hidrolik tampon, yüksek sağlam kol yapısı ve entegre flanş montajı gibi temel avantajlara sahiptir. Konveyör durdurma, transfer konumlandırma ve istasyon kaymasını önleme için yaygın olarak kullanılan 30–300 kg'lık paletleri ve takım plakalarını stabil bir şekilde işler ve orta ve ağır yük otomasyon senaryoları için ana akım güvenilir durdurucu çözümü olarak hizmet eder.

  1.1 Kaldıraçlı Makaralı Kuvvet Arttırıcı Yapı

     Çift etkili kaldıraçlı silindir tasarımını benimseyen ürün, kaldıraç kuvveti amplifikasyonu ve döner temas çalışma prensibini kullanır. Düşük darbe ve düzgün yuvarlanma işlemiyle büyük durdurma kuvveti sağlar, iş parçasının durdurulması sırasında sert darbeyi etkili bir şekilde azaltır ve hem ekipmanı hem de iş parçalarını korur.

  1.2 Çekirdek Kendiliğinden Kilitlenen Geri Tepmeyi Önleme Fonksiyonu

     İsteğe bağlı yükseltme olarak entegre mekanik kendinden kilitleme mekanizmasıyla donatılmıştır. İş parçasının çarpması durduktan sonra silindir, iş parçalarının geri tepmesini ve geri itilmesini önlemek için manivela kolunu otomatik olarak kilitler, istasyonun yer değiştirme sorunlarını ortadan kaldırır ve genel üretim hattı stabilitesini ve konumlandırma doğruluğunu büyük ölçüde artırır.

  1.3 Kademeli Hidrolik Tampon Sistemi

     • φ20/φ25 Küçük Çap: Ayarlanamayan hidrolik tamponla eşleştirilmiştir; uygun maliyetli, istikrarlı tamponlama performansıyla hafif ve orta yüklü, düşük hızlı çalışma koşullarına mükemmel uyum sağlar.

     • φ32–φ80 Büyük Çap: Ayarlanabilir hidrolik tamponla donatılmıştır. Kullanıcılar, darbe enerjisini tamamen absorbe etmek ve sıfır darbeli durdurma elde etmek için sönümleme direncini değiştirmek, farklı ağırlıktaki iş parçalarını ve taşıma hızlarını eşleştirmek için ayar diskini serbestçe döndürebilir.

  1.4 Yüksek Sağlamlık ve Uzun Ömürlü Tasarım

     Mükemmel aşınma direnci, basınç direnci ve darbe direncine sahip, kalınlaştırılmış sert krom kaplı piston çubuğunu ve sert anodize silindir gövdesini benimser. Standart yağsız çalışma tasarımı, temiz üretim ortamlarına ve kaynak sıçramasına dayanıklı çalışma koşullarına, düşük bakım ve uzun servis ömrüyle uyum sağlar.

  1.5 Esnek Kurulum ve Anahtar Düzeni

     Standart flanş montajı hızlı ve sağlam kurulum sağlar. Silindir gövdesi, ekstra aksesuar gerektirmeden doğrudan manyetik anahtar kurulumunu destekleyen sensör montaj oluklarıyla önceden ayrılmıştır. 4 taraflı montaj tasarımı, güçlü düzen uyarlanabilirliğiyle yerinde fikstür müdahalesini önler.

  1.6 Model İşlevsel Farklılaşması

     • TWH Serisi: Ağır yük ve yüksek frekans start-stop senaryolarına uygun, maksimum durdurma kuvvetine sahip standart çift etkili yapı.

     • TWM Serisi: Dahili yay yapısı ile çift etkili, elektrik kesintisi sonrasında otomatik serbest bırakma gerçekleştiren, yüksek riskli istasyonlar için ekipman ve personel güvenliği ön planda tutulmuştur.

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

  1. Tipik Model Örnekleri: TWH50-30SK-F, TWM63-30K-F

  2. Standart Sipariş Örnekleri

     • Kendiliğinden Kilitlenen Orta Yük Modeli: TWH50-30S-F (φ50 delik, 30 mm strok, ayarlanamaz hidrolik tampon, kendinden kilitleme fonksiyonlu)

     • Güvenli Kapatma Serbest Bırakma Modeli: TWM63-30K-F (φ63 delik, 30mm strok, ayarlanabilir hidrolik tampon, dahili yaylı emniyet yapısı, kendinden kilitlemeli)

3. Genel Teknik Parametreler (20°C, 0,5MPa Standart Durum)

 3.1 Temel Özellikler

     • Çalışma Modu: TWH = Çift etkili; TWM = Dahili yaylı çift etkili

     • Çalışma Basıncı Aralığı: 0,05~1,0MPa; Kanıt Basıncı: 1.5MPa

     • Ortam Sıcaklığı: -10°C~60°C (buzsuz ortam)

     • Arabellek Yapılandırması: φ20/φ25 = Ayarlanamayan hidrolik tampon; φ32~φ80 = Ayarlanabilir hidrolik tampon

     • Yağlama Modu: Yağsız çalışma

     • Kurulum Yöntemi: Standart flanş montajı

  3.2 Standart Çap ve Strok Kombinasyonu

 3.3 Teorik Durdurma Kuvveti (Birim: N @0,5MPa, Kol Çıkışı, TWH)

  3.4 Ürün Ağırlığı (Birim: kg @ Standart Strok, TWH)

4. Temel Yapılandırma ve Seçim Yönergeleri

 4.1 Tampon Tipi Seçimi

     • S Ayarlanamayan Hidrolik Tampon: φ20/φ25 küçük deliklere ayrılmıştır. Uygun maliyetli, hafif yüklere (≤50kg) ve düşük hızda çalışmaya (≤0,3m/s) uygun, sabit sabit tamponlama performansına sahip.

     • K Ayarlanabilir Hidrolik Tampon: φ32–φ80 büyük deliklere özel. Serbest sönümleme ayarını destekler, orta ve ağır yükleri (50–300 kg) ve orta-yüksek hızda çalışmayı (≤0,5 m/s) mükemmel şekilde eşleştirerek çeşitli çalışma koşullarına uyum sağlar.

 4.2 Kendinden Kilitleme Fonksiyonu Seçimi

     • F Kendiliğinden Kilitlenen Tip (Önerilen): İş parçası darbesinin durdurulmasından sonra otomatik kilitleme, iş parçasının geri tepmesini ve istasyonun yer değiştirmesini etkili bir şekilde önler. Tam otomatik sürekli konveyör hatları için idealdir ve operasyonel stabiliteyi büyük ölçüde artırır.

     • Kilitlenmeyen Tip: Yalnızca küçük ters etki ve manuel sıfırlamanın olduğu senaryolar için geçerlidir. Konumlandırma stabilitesinin zayıf olması nedeniyle otomatik üretim hatları için önerilmez.

  4.3 Çalışma Modu Seçimi

     • TWH Çift Etkili: Çift yönlü kontrol edilebilir sıkma ve bırakma ile maksimum durdurma kuvveti. Ağır yük ve yüksek frekanslı start-stop bisiklet senaryoları için optimize edilmiştir.

     • TWM Yaylı Çift Etkili: Elektrik kesildiğinde otomatik serbest bırakma, ekipman ve personel güvenliğini sağlar. Tehlikeli çalışma istasyonları ve kapanma koruması uygulamaları için önceliklendirilmiştir.

5. Tipik Uygulama Senaryoları

     • Orta ve Ağır Hizmet Konveyör Hatları: Elektronik, ev aletleri ve lojistik endüstrilerinde 50–300 kg'lık paletlerin ve takım plakalarının durdurulması, aktarılması, konumlandırılması ve kaymayı önleme konusunda uzmanlaşmıştır ve istikrarlı orta-ağır yük sınırlama performansı sağlar.

     • Otomatik Malzeme Taşıma Hatları: Rulo ve bantlı konveyörlerde orta-yüksek hızda (≤0,5m/s) iş parçasının durdurulması için uygulanır. Ayarlanabilir hidrolik tampon, iş parçalarını korumak için yumuşak ve darbesiz durdurma işlemi sağlar.

     • Takım Tezgahı ve Kaynak İstasyonları: Takım tezgahı yükleme/boşaltma sınırlaması ve kaynak fikstürü konumlandırması için uygundur. Darbe direnci ve kaynak cürufunu önleme özellikleriyle zorlu endüstriyel çalışma koşullarına istikrarlı bir şekilde uyum sağlar.

     • AS/RS ve AGV Bağlantı Sistemleri: Stereoskopik depo paleti durdurma ve AGV'nin doğru yanaşma konumlandırması için kullanılır. Kendinden kilitlenen geri tepmeyi önleyen tasarım, akıllı depolama sistemleri için kararlı hareket ve güvenilir sinyal geri bildirimi sağlar.

6. 3 Adımlı Hızlı Seçim Kılavuzu

     1. Delik Boyutu Seçimi: Deliği iş parçası ağırlığına ve çalışma hızına göre seçin. Güvenlik standardını izleyin: teorik durdurma kuvveti ≥ gerçek yük × 2. 50 kg'ın altındaki yükler için φ25; 50–150 kg yük için φ32/φ40; 150–300 kg yük için φ50/φ63.

     2. Tampon Tipi Seçimi: φ20/φ25 delikler için S ayarlanamaz tamponu seçin; Değişken hız ve yük koşullarına uyum sağlamak amacıyla φ32'nin üzerindeki delikler için K ayarlanabilir tamponu seçin.

     3. Fonksiyonel Konfigürasyon Seçimi: Tüm otomatik üretim hatları için F kendinden kilitlemeyi seçin; ağır yük ve yüksek frekans senaryoları için TWH çift etkiliyi benimseyin; güvenlik öncelikli ve kapanma koruma istasyonları için TWM yaylı tipi seçin.

Bir Cümle Özeti

     SOLH TWH/TWM serisi orta-ağır hizmet tipi kollu makaralı durdurucu silindirler, kendinden kilitlenen geri tepmeyi önleyici mekanizmayı ve kademeli hidrolik tampon sistemini entegre ederek 30–300 kg'lık otomatik konveyör ve üretim istasyonları için stabil, düşük darbeli ve yüksek güvenlikli profesyonel durdurma çözümleri sağlar.
