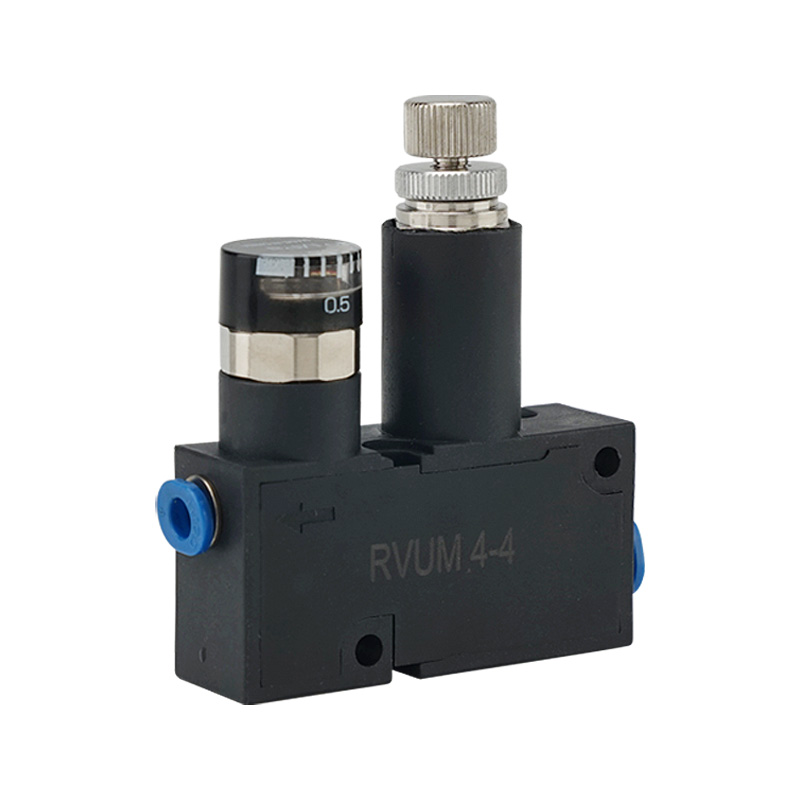

RVUM Serisi Mini Basınç Regülatör Vanası | Tek Dokunuş Bağlantılı Kompakt Doğrudan Etkili Pistonlu Hava Basıncı Düşürücü Vana

Marka: Richge Technology'den SOLH | Ultra Kompakt Hassas Pnömatik Basınç Regülatörü

1. Ürüne Genel Bakış

     SOLH RVUM serisi birultra kompakt doğrudan etkili pistonlu tip mikro basınç regülatör valfi, alanı sınırlı minyatür pnömatik devreler için özel olarak geliştirilmiştir. Esnek düz/dirsek bağlantı seçenekleri, entegre tek dokunuşlu bağlantı parçaları ve 0,1–0,8MPa hassas basınç düzenlemesi özellikleriyle hem kabartma tipi (standart) hem de kabartma tipi olmayan yapıları destekler. Ultra küçük hafif tasarımı, çeşitli montaj yöntemleri ve istikrarlı basınç çıkışıyla dağıtım, vakum adsorpsiyonu ve mikro hava üfleme gibi hassas küçük akış senaryolarında yaygın olarak uygulanır ve minyatürleştirilmiş otomatik ekipmanlar için en uygun basınç dengeleme çözümü olarak hizmet eder.

2. Çekirdek Konumlandırma ve Çalışma Prensibi

     • Yapısal Tasarım: Yüksek hassasiyetli doğrudan etkili piston yapısını benimser; iki versiyonu mevcuttur: standart tahliye tipi ve isteğe bağlı tahliyesiz tip, çeşitli devre basıncı düzenleme taleplerini karşılar.

     • Hassas Basınç Stabilizasyonu: Maksimum giriş basıncı 0,9MPa'ya ulaşır ve kararlı ayarlanabilir çıkış basıncı 0,1MPa ile 0,8MPa arasında değişir. Tahliye tipi tasarım, sabit aşağı akış basıncını korumak için aşırı basınçlı havayı otomatik olarak tahliye eder.

     • Uygulanabilir Ortam: Yağsız yağlama işlemini destekleyen, temiz ve hassas pnömatik çalışma ortamlarına tamamen uyum sağlayan saf basınçlı hava.

3. Üstün Ürün Özellikleri

  3.1 Ultra Kompakt ve Hafif Gövde

     Valf gövdesinin tamamı, son derece küçük kullanım alanıyla minyatürleştirilmiş entegre tasarımı benimser. Minyatür pnömatik sistemler için sıfır alan işgali optimizasyonunu gerçekleştirerek, yerleşik ekipman kurulumu, panel montajı ve dar aparat alanı düzeni için mükemmel şekilde uygundur.

  3.2 Esnek Tek Dokunuşla Bağlantı Boruları

     Hem GİRİŞ hem de ÇIKIŞ bağlantı noktaları düz ve dirsek tiplerinin serbest geçişini destekler. Metrik φ4/φ6 ve İngiliz 5/32"/1/4" pnömatik tüplerle uyumludur. Aletsiz eklenti kurulumu, güçlü uyumlulukla yerinde borulama ve modifikasyon verimliliğini büyük ölçüde artırır.

  3.3 Yüksek Hassasiyetli Kararlı Basınç Düzenlemesi

     Profesyonel 0–0,8MPa basınç göstergesi, ±%5 FS düzenleme doğruluğu ile donatılmıştır. Otomatik dağıtım, iş parçası vakum adsorpsiyonu, mikro hava üfleme ve konumlandırma kontrolü gibi küçük akış hassasiyeti senaryoları için ultra kararlı basınç çıkışı sağlayarak ürün hassasiyetini etkileyen basınç dalgalanmasını etkili bir şekilde önler.

  3.4 Çeşitli Montaj Yöntemleri

     Bağımsız doğrudan kurulumu ve braket entegre küme kurulumunu destekler. Tek noktalı bağımsız basınç düzenlemesini ve çok döngülü entegre merkezi basınç kontrolünü gerçekleştirerek çeşitli ekipman düzeni gereksinimlerine esnek bir şekilde uyum sağlayabilir.

  3.5 Dayanıklı ve Güvenilir Performans

     Valf gövdesi, mükemmel korozyon direnci ve yapısal stabiliteye sahip, yüksek mukavemetli alüminyum alaşımı ve reçine malzemeden yapılmıştır. Çalışma sıcaklığı 0°C ila 60°C (dondurucu olmayan ortam) arasında değişir ve endüstriyel üretim senaryolarında uzun süreli istikrarlı çalışma sağlar.

4. Genel Teknik Özellikler

5. Model Kodlama Kuralları ve Seçim Örnekleri

  5.1 Tam Model Tanımı

     Standart Model Formatı: RVUM - [Tüp Spesifikasyonu] - [Tüp Spesifikasyonu] - [Sonek]

     • RVUM: Ultra kompakt pistonlu tip mini basınç regülatörünün seri kodu

     • Tüp Özellik Kodu: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Sonek A: Hassas basınç göstergesi ile donatılmıştır

 5.2 Ortak Model Uygulama Durumları

     • RVUM6-6: Geleneksel minyatür pnömatik devreler için φ6 düz giriş + φ6 düz çıkışlı temel model

     • RVUM6-6-A: Dahili basınç göstergeli φ6 düz giriş ve çıkış, görsel basınç düzenlemesini gerçekleştirir

     • RVUM4-6: φ4 düz giriş + φ6 dirsek çıkışlı, dar alan ve mikro akışlı boru hatları için küçük kalibreli asimetrik model

6. Tipik Uygulama Senaryoları

     • Mikro Otomasyon Ekipmanları ve Düzenekleri: 3C elektronik ekipmanlarda, tıbbi cihazlarda, küçük robotik kollarda ve hassas takım tezgahlarında yaygın olarak kullanılır.

     • Hassas Küçük Akış Kontrolü: Otomatik dağıtım, vakumlu iş parçası adsorpsiyonu, mikro hava üflemeli temizleme ve hassas konumlandırma basıncı kontrolü için profesyonel.

     • Kompakt Entegre Sistem: Ekipmanın yerleşik kurulumu, panele gömülü montaj ve çok döngülü kümeye entegre pnömatik sistemler için idealdir.

     • Solenoid Valf Arka Devresi: Hava basıncı dalgalanmasını ortadan kaldıran, ikincil basınç azaltma ve sabit basınç çıkışı için doğrudan solenoid valflerin aşağı akışına monte edilir.

7. Ürün Serisi Karşılaştırma ve Seçim Kılavuzu

Bir Cümle Özeti

     SOLH RVUM serisi mini basınç regülatörü, ultra kompakt boyut, esnek tek dokunuşlu borular ve 0,1–0,8MPa hassas basınç regülasyonunu bir araya getirerek, alanı sınırlı mikro pnömatik devreler ve hassas küçük akışlı otomatik ekipmanlar için en uyumlu, yüksek stabiliteye sahip basınç dengeleme çözümüdür.
