RSQ Serisi Durdurucu Silindir | Sabit Montaj Yüksekliği Pnömatik Durdurma Silindiri

Marka: Richge Technology'den SOLH

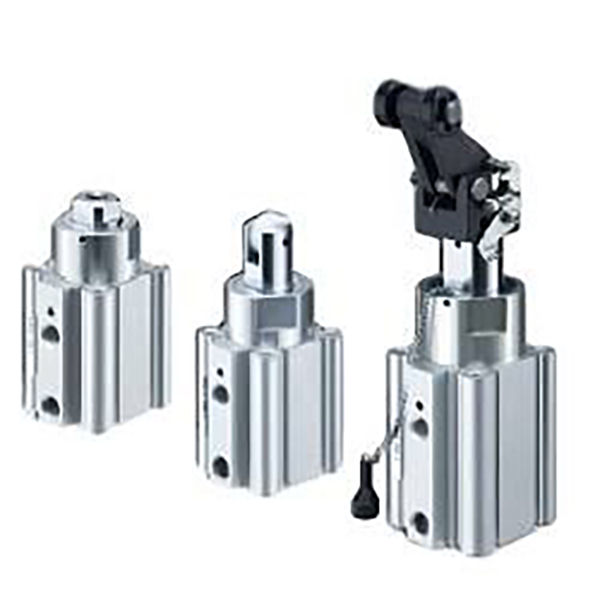

1. Ürüne Genel Bakış ve Temel Yapısal Özellikler

     SOLH RSQ serisi, otomatik konveyör hattı konumlandırması ve iş parçası sınırlaması için tasarlanmış sabit montaj yüksekliğinde durdurucu silindirdir. 10 mm'den 30 mm'ye kadar standart stroklarla φ12 mm'den φ50 mm'ye kadar delik boyutlarını kapsar. Sabit yükseklikte sert yapıya, yerleşik tampona, 10 opsiyonel çubuk ucu tipine ve 4 taraflı manyetik anahtar montajına sahip RSQ silindiri, otomatik taşıma sistemleri için standart bir temel bileşen olarak hizmet ederek konveyör istasyonu engelleme, palet konumlandırma ve iş parçası sınırlama için düşük maliyetli ve yüksek güvenilirliğe sahip durdurma çözümleri sunar.

  1.1 Sabit Yükseklikte Sert Yapı

     Yüksekliği ayarlanabilen RSG serisinden farklı olarak RSQ serisi, ayarlanamayan sabit montaj yüksekliği tasarımını benimser. Daha basit bir yapıya, daha yüksek genel sağlamlığa ve daha hızlı yerinde kuruluma sahiptir, sabit yükseklikteki istasyon düzenlerine mükemmel uyum sağlar ve yükseklik kalibrasyon prosedürlerini ortadan kaldırır.

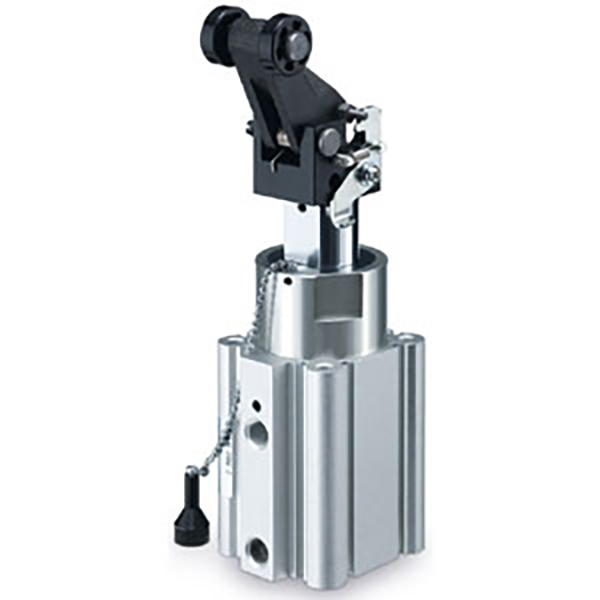

  1.2 Çok Yönlü Çoklu Çubuk Ucu Adaptasyonu

     Yuvarlak çubuk, eğimli kesim, silindir ve kaldıraç yapıları dahil olmak üzere 10 tip rot ucu seçeneğiyle donatılmış olup hafif, orta ve ağır yük durdurma senaryolarını tamamen kapsar. Kol tipleri (L/B/C/D/E), yüksek frekanslı ve ağır darbeli çalışma koşulları için mükemmel enerji emilimi ve güçlü darbe direncine sahip yerleşik hidrolik tampon tasarımını benimser.

  1.3 Esnek Kurulum ve Anahtar Düzeni

     Silindir gövdesi, ekstra montaj aksesuarları olmadan 4 taraflı manyetik anahtar kurulumunu (D-A9□/M9□/P3DWA serisi anahtarlarla uyumlu) destekler. İki standart montaj yöntemi mevcuttur: Çeşitli ekipman çerçevelerine ve kurulum alanlarına uyum sağlayan B tipi açık delik montajı (standart) ve A tipi çift uçlu dişli delik montajı.

  1.4 Yağsız ve Uzun Hizmet Ömürlü Tasarım

     İsteğe bağlı çift etkili, yay geri dönüşlü çift etkili ve tek etkili (yay uzatma) modları, çeşitli eylem gereksinimlerini karşılar. Standart kauçuk tampon stabil çalışmayı sağlar. Piston kolu sert krom kaplama işlemine tabi tutulur ve silindir gövdesi sert anotlama işleminden geçirilerek olağanüstü aşınma direnci ve darbe direnci elde edilir. Yağsız çalışma tasarımı, düşük bakım maliyetleriyle temiz ve tozsuz çalışma ortamlarına uyum sağlar.

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

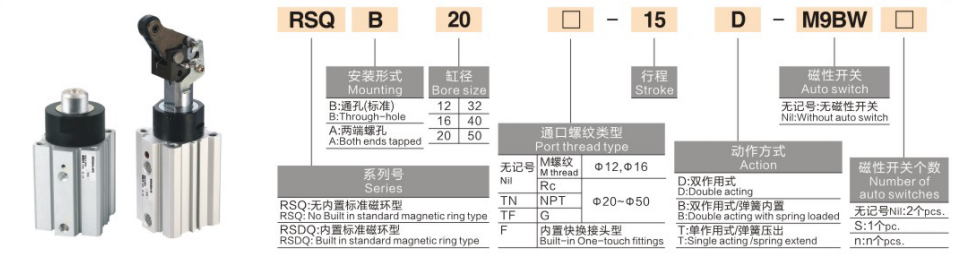

  1. Tipik Model Örnekleri: RSQB20-15, RSDQL32-20

  2. Standart Sipariş Örnekleri

     • Manyetik Olmayan Halkalı Standart Model: RSQB20-15 (Manyetik halka yok, delikli montaj, φ20 delik, 15 mm strok, standart yuvarlak çubuk ucu)

     • Manyetik Halkalı Hidrolik Tampon Modeli: RSDQL32-20 (Dahili manyetik halka, delik içinden montaj, φ32 delik, 20 mm strok, kaldıraç tipi durdurma ucu)

3. Genel Teknik Parametreler (20°C, 0,5MPa Standart Durum)

  3.1 Temel Özellikler

     • Çalışma Modu: Çift etkili, yay geri dönüşlü çift etkili, tek etkili (yay uzatmalı)

     • Çalışma Basıncı Aralığı: 0,05~1,0MPa; Kanıt Basıncı: 1.5MPa

     • Ortam Sıcaklığı: -10°C~70°C (anahtarsız); -10°~60° (anahtarlı)

     • Piston Çalışma Hızı: 50~500 mm/sn

     • Tampon Modu: Standart kauçuk tampon; Dahili hidrolik tamponla donatılmış kaldıraç türleri

     • Yağlama Modu: Yağsız çalışma

  3.2 Standart Çap ve Strok Kombinasyonu

3.3 Teorik Durdurma Kuvveti (Birim: N @0,5MPa, Çift Etkili)

3.4 Ürün Ağırlığı (Birim: kg @20mm Strok, RSQ Serisi)

4. Çubuk Ucu Tipleri ve Uygulanabilir Senaryolar

5. Tipik Uygulama Senaryoları

     • Montaj Hattının Durdurulması: Elektronik ve ev aletleri montaj hatlarında palet durdurma, istasyon konumlandırma ve kaydırma önleme işlemlerinde uygulanır. Sabit yükseklikteki tasarım, standart konveyör hattı düzenlerine mükemmel uyum sağlar.

     • Konveyör Hattı Sınırlaması: Bantlı ve makaralı konveyörlerde iş parçasının durdurulması, aktarma istasyonunun konumlandırılması ve ayrılan/birleşen hat blokajı için uygundur. Çoklu rot ucu seçenekleri çeşitli yük derecelerine uyum sağlar.

     • Otomatik İşleme İstasyonları: Takım tezgahı yükleme/boşaltma sınırlaması, paketleme makinesi konumlandırması ve muayene istasyonunun durdurulması için idealdir, istikrarlı ve parazit önleyici döngüsel çalışma sağlar.

     • Ağır Hizmet Durdurma Senaryoları: Ağır palet ve takım tablalarının durdurulması, kaynak istasyonu konumlandırması için kullanılır. Hidrolik tampon kolu tipi, güçlü darbeye ve yüksek frekanslı titreşime etkili bir şekilde direnç gösterir.

6. 3 Adımlı Hızlı Seçim Kılavuzu

  1. Delik Boyutu Seçimi: Deliği gerçek durma yüküne göre seçin. Kuralı izleyin: teorik durdurma kuvveti ≥ gerçek yük × 2 güvenlik faktörü. Hafif yük için φ16~φ20, orta yük için φ32, ağır yük için φ40~φ50.

  2. Kontur Seçimi: Standart strok aralığı 10mm'den 30mm'ye kadardır. Mekanik müdahaleyi önlemek için iş parçası yüksekliğine bağlı olarak 5~10 mm ekstra strok marjı ayırın.

  3. Rot Ucu Seçimi

￮ Hafif yük ve düşük hız: Yuvarlak çubuk veya eğimli kesim tipini seçin

￮ Yüksek hız ve hafif yük: Silindir tipini seçin

￮ Ağır yük ve yüksek frekanslı darbe: Hidrolik tampon kolu tipini seçin (B/C/D/E)

Bir Cümle Özeti

     SOLH RSQ serisi sabit yükseklikte durdurucu silindirler, sağlam sabit montaj yapısına, çeşitli rot ucu seçeneklerine, 4 taraflı anahtar kurulumuna ve yağsız uzun ömürlü performansa sahiptir ve çeşitli otomatik konveyör ve işleme istasyonları için uygun maliyetli, sağlam ve darbeye dayanıklı standart durdurma çözümleri sunar.
