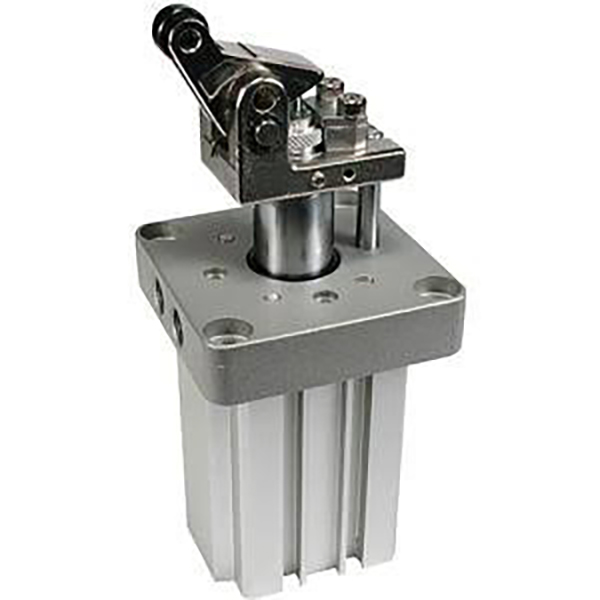

RS2H Serisi Ağır Hizmet Durdurucu Silindir | Ayarlanabilir Hidrolik Tampon Kolu Durdurma Silindiri

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Yapısal Avantajlar

     SOLH RS2H serisi, ağır yük konveyör hattının konumlandırılması ve sınırlandırılması için profesyonel olarak tasarlanmış, yeni nesil ağır hizmet tipi kaldıraçlı durdurucu silindirdir. φ50/63/80 mm'lik büyük delik boyutları mevcuttur; ultra yüksek durdurma kuvveti, ayarlanabilir hidrolik tampon, hafif kompakt yapı ve üstün darbe direncine sahiptir. Özellikle 50–500 kg'lık ağır paletler ve takım plakaları için uygulanabilir olup, iş parçası durdurma, transfer konumlandırma ve istasyon sınırlama senaryolarında yaygın olarak kullanılan, ağır hizmet tipi otomatik konveyör hatları için çekirdek durdurma bileşeni olarak hizmet eder.

  1.1 Yükseltilmiş Ağır Hizmet Performansı

     Geleneksel RS1H serisinin yükseltilmiş bir alternatifi olan RS2H, durdurma kuvvetinde %30'dan fazla artış sağlar. Birleşik kaldıraç kuvveti amplifikasyonu ve hidrolik tampon yapısını benimseyen bu sistem, yüksek frekanslı darbe yüklerine mükemmel şekilde dayanır ve 50 kg ile 500 kg arasında değişen ağır iş parçalarını stabil bir şekilde sınırlandırarak, ağır yük döngüsel çalışma altında eski modellerin yetersiz kuvvet ve kolay arızalanma sorunlarını çözer.

  1.2 Kompakt ve Hafif Optimizasyon

     RS1H serisiyle karşılaştırıldığında φ63-30 stroklu model toplam ağırlığı %22 azaltır ve toplam uzunluğu 9 mm kısaltır. Optimize edilmiş entegre yapı, genel yapısal sağlamlığı artırırken kurulum alanından tasarruf sağlar, daha küçük boyut, daha hafif ağırlık ve daha yüksek stabilite sağlar.

  1.3 Çekirdek Ayarlanabilir Hidrolik Tampon

     Standart olarak dahili ayarlanabilir hidrolik tampon. Kullanıcılar, farklı ağırlıktaki ve taşıma hızlarındaki iş parçalarına uyum sağlamak için döner ayar diski aracılığıyla sönümleme direncini serbestçe ayarlayabilir. Tampon, M4 ayar vidasını gevşeterek aletsiz hızlı değiştirmeyi destekler, yerinde bakım verimliliğini büyük ölçüde artırır ve arıza süresini azaltır.

  1.4 Yüksek Sertlikte Kol ve Çift Makaralı Tasarım

     Yüksek mukavemetli kol, geliştirilmiş bir dahili tampon yapısı ile donatılmıştır. İki silindir malzemesi seçeneği mevcuttur: aşınma direnci ve çatlama önleme performansı sunan reçine (L) ve karbon çeliği (M). Genişletilmiş silindir çapı, düzgün bir yuvarlanma işlemi ve güçlü bir anti-sapma özelliği sağlayarak, ağır yükte durma sırasında sıkışmayı ve eksantrik yük hasarını etkili bir şekilde önler.

 1.5 Tamamen Değiştirilebilir ve Çeşitlendirilmiş Konfigürasyonlar

     Kurulum boyutları, geleneksel RS1H serisiyle tamamen değiştirilebilir; fikstür çerçevelerini değiştirmeden doğrudan değiştirme ve yükseltmeyi destekler. İsteğe bağlı genişletilmiş işlevler arasında, karmaşık ağır yüklü çalışma koşullarının kontrol gereksinimlerini karşılayan, geri tepmeyi önleyici kilitleme mekanizması, manuel serbest bırakma kilit açma ve kol algılama anahtarı bulunur.

  1.6 Yağsız ve Uzun Hizmet Ömrü Yapısı

     İsteğe bağlı çift etkili, yaylı çift etkili ve tek etkili modlar, çeşitli operasyonel talepleri karşılar. Sert krom kaplı piston kolu ve sert eloksallı silindir gövdesi, mükemmel aşınma direnci ve darbe direnci sağlar. Yağsız çalışma tasarımı, düşük bakım maliyetleri ve uzun servis ömrü ile temiz ortamlara ve kaynak sıçramasına dayanıklı çalışma koşullarına uyum sağlar.

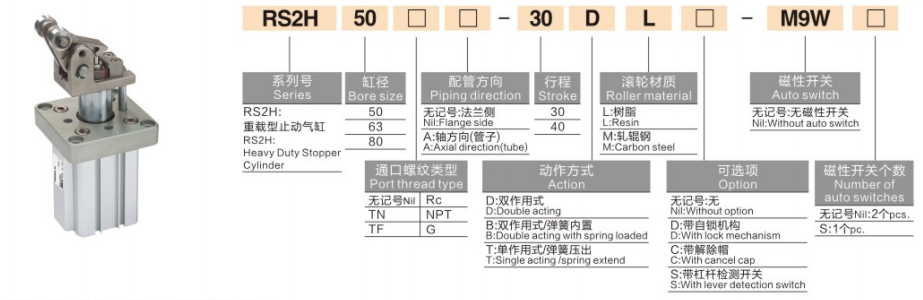

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

  1. Tipik Model Örnekleri: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2.Standart Sipariş Örnekleri

    • Genel Ağır Hizmet Modeli: RS2H63-30LD-M9BW (φ63 delik, 30 mm strok, reçine rulo, çift etkili, M9BW manyetik anahtarlı)

    • Yüksek Güvenlikli Kilitleme Modeli: RS2H80-40TM-XC102 (φ80 delik, 40 mm strok, karbon çelik makaralı, tek etkili, geri tepmeyi önleyici kilitleme mekanizmalı)

3. Genel Teknik Parametreler (20°C, 0,5MPa Standart Durum)

  3.1 Temel Özellikler

     • Çalışma Modu: Çift etkili, yaylı çift etkili, yay uzatmalı tek etkili

     • Çalışma Basıncı Aralığı: 0,05~1,0MPa; Kanıt Basıncı: 1.5MPa

     • Ortam Sıcaklığı: -10°C~60°C (buzsuz ortam)

     • Tampon Sistemi: Standart dahili ayarlanabilir hidrolik tampon + çift uçlu kauçuk tampon

     • Yağlama Modu: Yağsız çalışma

     • Kurulum Yöntemi: Standart flanş montajı, 4 taraftan manyetik anahtar montajı mevcuttur

  3.2 Standart Çap ve Strok Kombinasyonu

  3.3 Teorik Durdurma Kuvveti (Birim: kN @0,5MPa, Kol Çıkışı)

  3.4 Ürün Ağırlığı Karşılaştırması (Birim: kg @ Standart Strok)

4. Temel Yapılandırma ve Seçim Yönergeleri

 4.1 Rulo Malzeme Seçimi

     • Reçine Rulosu (L): Düşük ses seviyesi ve palet yüzeylerinin çizilmesini önleme. Hafif/orta yükler (50–200 kg) ve yüksek hızlı çalışma (≤0,5 m/s) senaryoları için ideal olup iş parçalarını korurken stabil durma sağlar.

     • Karbon Çelik Rulo (M): Ultra yüksek aşınma direnci ve güçlü darbe dayanımı. Ağır yükler (200–500 kg), yüksek frekanslı bisiklet (≥1000 kez/gün) ve uzun hizmet ömrüyle zorlu endüstriyel çalışma koşulları için uygundur.

  4.2 Çalışma Modu Seçimi

     • Çift Etkili (D): Maksimum durdurma kuvveti ile çift yönlü kontrol edilebilir kenetleme ve serbest bırakma. Ağır yük ve yüksek frekanslı start-stop çalışma koşulları için optimize edilmiştir.

     • Yaylı Çift Etkili (B): Ekipman ve personel güvenliğine öncelik verilerek, elektrik kesintisi durumunda otomatik serbest bırakma. Tehlikeli istasyonlar ve kapanma koruma senaryoları için mükemmeldir.

     • Tek Etkili (T): Yay uzatma, hava sıkıştırma geri çekme modu. Enerji tasarruflu ve uygun maliyetli olup hafif yük ve düşük frekanslı durma senaryolarına uygulanabilir.

  4.3 İsteğe Bağlı Ağır Hizmet Fonksiyonel Aksesuarları

     • Kilitleme Mekanizması (-XC102): İş parçasının geri tepmesini ve yer değiştirmesini önlemek için durduktan sonra otomatik kilitleme, yüksek hızlı hafif yük ve kayma önleyici istasyonlar için uygundur.

     • Manuel Kilit Açma İşlevi: Elektrik kesintisi veya ekipman arızası sırasında kolu manuel olarak serbest bırakarak yerinde bakımın güvenli ve rahat olmasını sağlayın.

     • Kol Algılama Anahtarı: Kol uzatma ve sıfırlama durumunu algılar, akıllı üretim hatları için PLC bağlantı kontrolünü ve otomatik kilitleme işlemini destekler.

5. Tipik Uygulama Senaryoları

     • Ağır Hizmet Palet Konveyör Hatları: Otomotiv, ev aletleri ve lojistik endüstrilerinde 200–500 kg'lık ağır takım plakalarının durdurulması, aktarılması, konumlandırılması ve kaymayı önleme konusunda uzmanlaşmıştır ve istikrarlı ağır yük sınırlama performansı sağlar.

     • Kaynak ve Takım Tezgahı Ağır İstasyonları: Kaynak fikstürlerinin ağır yük kelepçelenmesinde, takım tezgahı yükleme/boşaltma sınırlamasında ve ağır kalıp konumlandırmada uygulanır. Tampon yapısı güçlü darbelere karşı dayanıklıdır ve kaynak cürufunun erozyonunu önler.

     • Otomatik Depolama ve Transfer Sistemleri: Stereoskopik depo palet durdurma, AGV yerleştirme konumlandırma ve ağır hizmet çevirme mekanizması sınırlama için kullanılır, sabit hareket ve güvenilir sinyal geri bildirimi sunar.

     • Yüksek Hızlı Ağır Hizmet Konveyör Hatları: Rulo ve bantlı konveyör hatlarında yüksek hızlı (≤0,8m/s) ağır iş parçalarının durdurulması için uygundur. Ayarlanabilir hidrolik tampon, sorunsuz ve sıfır darbeli durdurma işlemi sağlar.

6. 3 Adımlı Hızlı Seçim Kılavuzu

     1. Delik Boyutu Seçimi: İş parçası ağırlığına ve taşıma hızına göre delik seçin. Güvenlik standardını izleyin: teorik durdurma kuvveti ≥ gerçek yük × 2. 200 kg'ın altındaki yükler için φ50, 200–350 kg'lık yük için φ63, 350 kg'ın üzerindeki yükler için φ80.

     2. Rulo Malzeme Seçimi: Hafif yük ve yüksek hızlı senaryolar için reçine silindirini (L) seçin; ağır yük ve yüksek frekanslı döngü senaryoları için karbon çelik makarayı (M) seçin.

     3. Fonksiyonel Konfigürasyon Seçimi: Ağır yük ve yüksek frekanslı çalışma koşulları için çift etkili (D) + karbon çelik silindiri seçin; geri tepmeyi önleme gereksinimleri için kilitleme mekanizması (-XC102) ekleyin; Güvenlik öncelikli istasyonlar için yaylı tip (B)'yi kullanın.

Bir Cümle Özeti

     SOLH RS2H serisi yükseltilmiş ağır hizmet durdurucu silindiri, %30 daha yüksek durdurma kuvveti, hafif kompakt yapı, ayarlanabilir hidrolik tampon ve çift silindir seçeneklerine sahiptir ve 50–500 kg ağır yük otomatik konveyör hatları için yüksek stabilite, darbeye karşı koruma ve bakım dostu profesyonel durdurma çözümleri sağlar.
