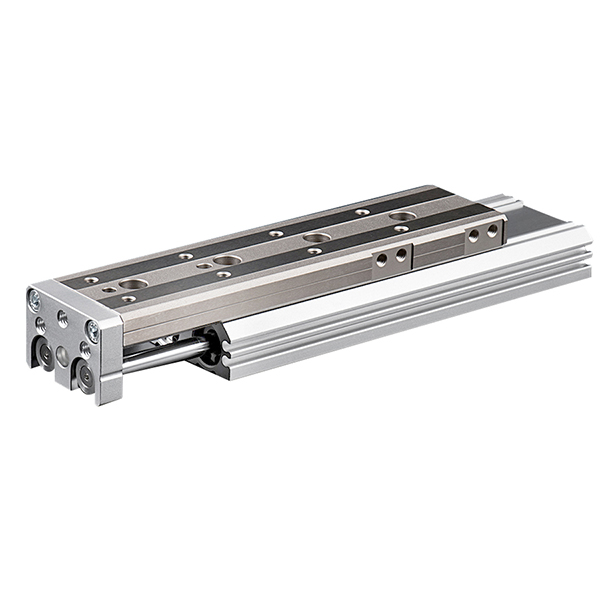

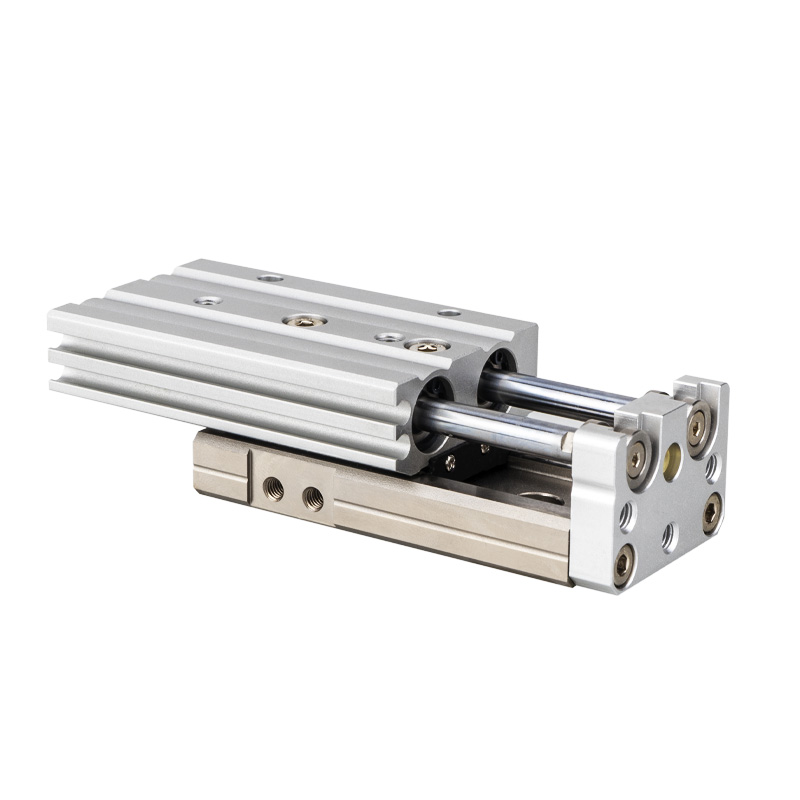

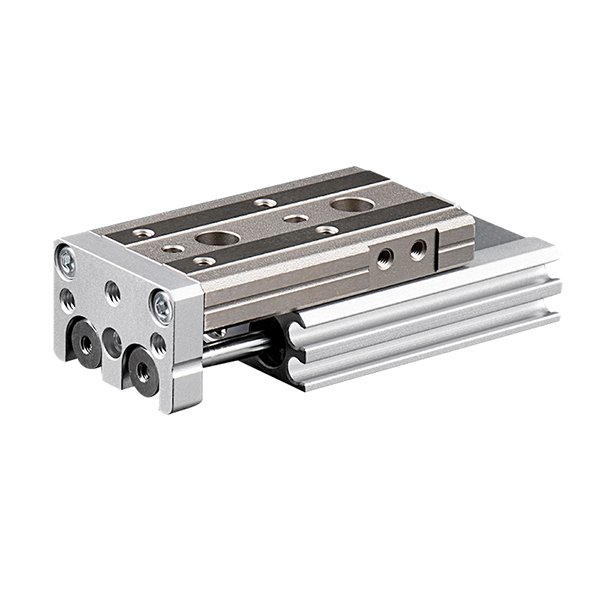

MXQ Serisi Pnömatik Kayar Tabla | Döner Bilyalı Kılavuz / Ekonomik Tip

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MXQ serisi, çift pistonlu tahrik sistemine ve bilyalı kılavuz raylara sahip, ekonomik, kompakt bir pnömatik kayar tabladır. Ultra ince ve hafif entegre yapıyı benimseyen bu cihaz, ±0,02 mm tekrarlama doğruluğuyla istikrarlı, orta hassasiyette doğrusal hareket sağlar. Geleneksel "silindir + dış kılavuz" kombinasyonuna uygun maliyetli bir alternatif olarak, güvenilir çalışma performansını korurken ekipman maliyetlerini büyük ölçüde azaltır. Genel otomatik taşıma ve standart hassas montaj senaryoları için ideal olan bu ürün, seri otomatikleştirilmiş üretim hatları için tercih edilen temel doğrusal tahrik çözümüdür.

Çekirdek Yapı ve Çalışma Prensibi

     -- Çift Pistonlu Çift Etkili Tahrik: Aynı silindir çapına sahip tek silindirli kızakların iki katı çıkış itme kuvveti sağlayan çift pistonlu yapıya sahiptir. Yüksek frekanslı döngüsel çalışma sırasında sıfır salınım veya sapma ile senkron ve kararlı doğrusal hareket sağlar.

     -- Devridaim Bilyalı Kılavuz Rayı: Pürüzsüz hafif yük hareketi ve düşük üretim maliyeti sunan, önceden yüklenmemiş devridaim bilyalı kılavuz tasarımını benimser. Orta hassasiyetli otomasyon gereksinimlerini tam olarak karşılayarak istikrarlı ±0,02 mm tekrar konumlandırma doğruluğunu korur.

     -- Ultra İnce ve Hafif Entegre Gövde: Entegre silindir ve kayar tabla yapısının yüksekliği MXS serisine göre %10 daha düşük ve ağırlığı %22 daha hafif olup, alanı sınırlı ekipmanlar için daha kompakt bir kurulum düzeni sağlar.

     -- Esnek Üç Taraflı Montaj: Önceden ayarlanmış hassas konumlandırma pimi delikleri ile alt, yan ve eksenel üç yönlü sabitlemeyi destekler. Sahadaki kurulum ve konumlandırma prosedürlerini basitleştirerek genel montaj verimliliğini artırır.

     -- Dahili Manyetik İndüksiyon Tasarımı: D-M9□ ve A93 serisi manyetik anahtarlar için ayrılmış yan montaj oyuklarına sahip standart dahili manyetik halka. Gömme montaj tasarımı yapısal paraziti önler ve kararlı konum sinyali geri bildirimi sağlar.

 Model Kodlama Kuralını Tamamlayın

   1. Model Örneği: MXQ16-50AS-M9BW

   2. Standart Sipariş Referans Örneği

     -- MXQ20-75A-FR-M9NL: Çap 20 mm, strok 75 mm, çift uçlu strok ayarı, eksenel borular, 3 m kablo uzunluğunda PNP manyetik anahtar

Genel Temel Teknik Özellikler

Çıkış Gücü ve Yük Referans Tablosu (@0,5MPa, Yatay Kurulum)

Not: Yük kapasitesi, strok uzunluğu ve çalışma hızı arttıkça azalır; güvenlik faktörü ≥2; dikey yük, izin verilen tork doğrulamasını gerektirir

Uygulama Senaryoları ve Ürün Seçimi Karşılaştırması

   1. MXQ Serisi için Öncelikli Uygulama Senaryoları

     --  Genel Otomatik İşleme: Küçük elektronik parçaların, terminallerin, plastik bileşenlerin ve hafif modüler armatürlerin standart hassasiyet gereksinimlerine sahip döngüsel aktarımı için mükemmeldir.

     -- Maliyet Duyarlı Otomasyon Projeleri: Yüksek hassasiyetli MXS serisine uygun maliyetli bir alternatif olarak, istikrarlı temel performansı korurken genel ekipman maliyetlerini %30'dan fazla azaltır.

     -- Ultra Kompakt Alan Düzeni: MXS kızaklarına göre daha düşük gövde yüksekliği ve daha hafif olup son derece kompakt otomatik ekipmanlar için dikey kurulum alanından tasarruf sağlar.

     -- Orta Hassasiyette Hafif Yükte Çalışma: ±0,02 mm konumlandırma talebi olan ve yüksek sertlik veya ağır tork direnci gereksinimleri olmayan çalışma koşulları için idealdir.

     -- Yüksek Frekanslı Kısa Vuruşlu Bisiklet: 10~50 mm kısa strok dahilinde uzun süreli tekrarlanan işlemler için güvenilirdir ve geleneksel bölünmüş silindir ve harici kılavuz kombinasyonlarının yerini etkin bir şekilde alır.

   2.MXQ, MXS ve MXH | Core SMC Slayt Tablosu Karşılaştırması

Profesyonel Seçimin Önemli Noktaları

     -- Delik Boyutu Eşleştirme: İş parçası ağırlığına ve montaj yönüne göre uygun delik boyutunu seçin. Uzun süreli istikrarlı çalışmayı sağlamak için yatay yükü nominal değerin %50'si dahilinde ve dikey yükü nominal değerin %25'i dahilinde kontrol edin.

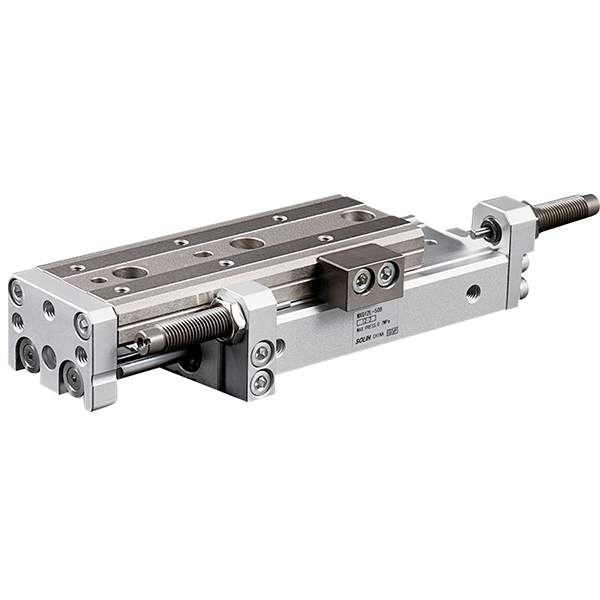

     -- Kontur Seçimi ve Marj Rezervasyonu: Model seçimi sırasında 5~10mm strok marjını ayırın. Hassas strok kalibrasyonu gerekiyorsa AS/AT/A ince ayar son ekini (0~5 mm kırpma) kullanın.

     -- Esnek Montaj Seçimi: Yatay malzeme taşıma için alttan montaj; yanal sabit kurulum için yandan montaj; Z ekseni istifleme ve çok katmanlı ekipman montajı için eksenel montaj.

     -- Arabellek Yapılandırma Optimizasyonu: Geleneksel düşük hızlı çalışma için standart kauçuk tampon. Çalışma hızı 300 mm/s'yi aştığında veya yük ağırlığı 5 kg'ı aştığında isteğe bağlı bir hidrolik tampon takın (MXQ6 modeli için geçerli değildir).

     -- Konum Algılama Yapılandırması: M9B/M9N/A93 manyetik anahtarlarla uyumludur. Çift taraflı gömülü oluklar, yerinde sinyal geri bildirimini doğru şekilde uzatmak/geri çekmek için çift anahtar kurulumunu destekler.

Bir Cümle Özeti

     SOLH MXQ serisi ekonomik pnömatik kayar tabla, ultra hafif ince gövdeye, ±0,02 mm stabil orta hassasiyete ve düşük maliyete sahip, hafif devridaimli bilyalı kılavuz ve çift pistonlu entegre yapıyı benimser ve genel endüstriyel otomasyon ve hafif hassas montaj için geleneksel silindir kılavuz kombinasyonlarının en uygun maliyetli alternatifi olarak hizmet eder.
