MXJ Serisi Ultra Kompakt, Yüksek Hassasiyetli Pnömatik Kayar Tabla

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MXJ serisi, mikro hassas doğrusal sürüş için tasarlanmış ultra minyatür, yüksek hassasiyetli pnömatik kayar tabladır. Ultra kompakt ayak izi, mikron düzeyinde konumlandırma doğruluğu, hafif yapı ve çok yönlü montaj uyumluluğu özelliklerine sahip olan bu cihaz, 3C elektronik işleme, hassas algılama, mikro montaj ve yüksek frekanslı kısa stroklu döngüsel işlemler dahil olmak üzere kapalı alan otomatik istasyonları için mükemmel şekilde tasarlanmıştır. Minyatür otomasyon senaryoları için ana akım yüksek hassasiyetli mikro doğrusal aktüatör görevi görür.

Çekirdek Yapı ve Tasarım Özellikleri

     -- Sürüş Modu: Çift etkili çift yönlü çalışma, φ4,5/6/8/12/16 mm delik boyutları, 5~50N mikro ila hafif yük aralığını kapsar.

     -- Premium Yapı: Martensitik paslanmaz çelik gövdeyi ve entegre doğrusal bilyalı kılavuz rayını benimser. Yük taşıyan yapı, piston kolu sızdırmazlık hareketinden izole edilerek yüksek sertlik ve ultra düşük sürtünmeli çalışma sağlar.

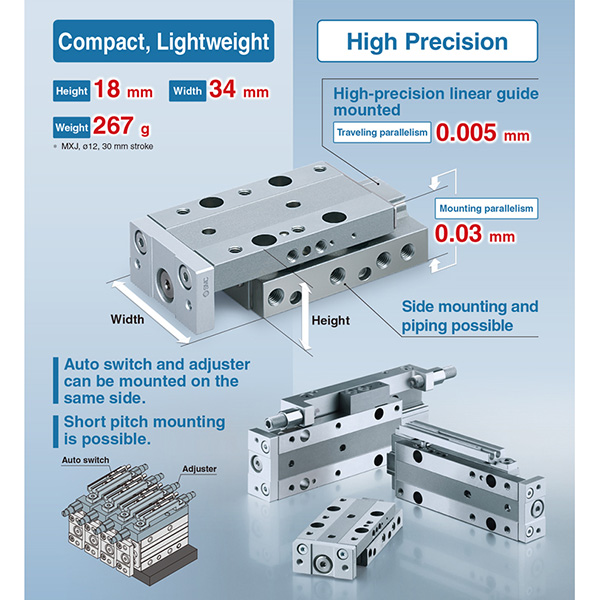

     -- Mikron Düzeyinde Hassasiyet: Seyahat paralelliği 0,005 mm, montaj paralelliği 0,03 mm, dikeylik 0,01 mm, karmaşık işlemler için ultra kararlı hassas konumlandırma sağlar.

     -- Ultra Kompakt Boyut: φ4,5 delikli model için yalnızca 10 mm yüksekliğe ve φ12 delikli model için 18 mm yüksekliğe sahip ultra ince gövde tasarımı, eşdeğer MXQ kayar tablalardan %30~%50 daha küçüktür ve yoğun yerleşim istasyonları için alan kullanımını maksimuma çıkarır.

     -- Esnek Çok Taraflı Montaj: Çeşitli sınırlı ve yoğun ekipman düzenlerine uyum sağlayan, hassas konumlandırma pimi delikleri ile üst, alt ve yan üç taraflı kurulumu destekler.

     -- Evrensel Sensör Uyumluluğu: Standart olarak çift manyetik anahtar oluğuyla donatılmıştır. Strok ≥5mm olan modeller 2 M9B manyetik anahtarın kurulumuna olanak sağlar. Simetrik yapısal tasarım, sahada sol/sağ geçiş ve boruların değiştirilebilmesini sağlar.

     -- Ayarlanabilir Tamponlama ve Sınırlama: Gürültü ve darbeyi azaltmak için standart çift uçlu kauçuk tampon; Ultra hassas konumlandırma için 0~5 mm ayarlanabilir strok aralığına sahip isteğe bağlı tek uçlu/çift uçlu metal strok sınırlayıcılar.

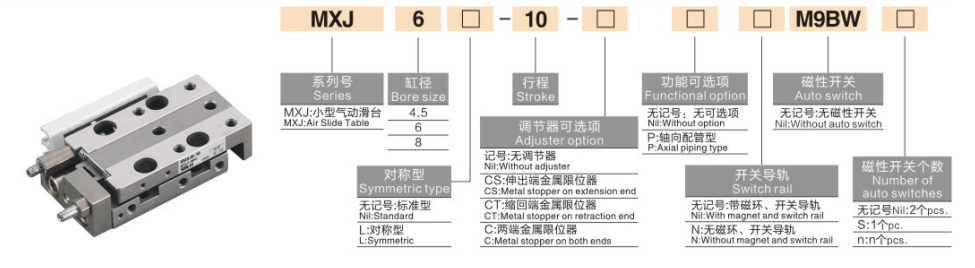

Model Kodlama Kuralını Tamamlayın

   1. Model Örneği: MXJ6-10-CS-M9B

   2. Standart Sipariş Referans Örnekleri

     -- MXJ4.5-5: Standart tip, manyetik anahtarsız, çap 4,5 mm, strok 5 mm, çift etkili

     -- MXJ8-15-B-2M9B: Çap 8 mm, strok 15 mm, çift uçlu metal limit, 2 adet M9B manyetik anahtar

     -- MXJ12-20-L: Simetrik tip, iç çap 12 mm, strok 20 mm, ters çevrilebilir yan borular

Temel Teknik Özellikler (@0,5MPa, Çift Etkili)

   1. Mikro Özellikler (φ4,5 / φ6 / φ8)

   2.Küçük Özellikler (φ12 / φ16)

Temel Rekabet Avantajları

   1. Mikron Düzeyinde Ultra Yüksek Hassasiyet ve Kararlılık

     -- Yüksek hassasiyetli lineer bilyalı kılavuz rayı ile eşleştirilmiş entegre tek parça işleme, ±0,01 mm'lik tekrarlı konumlandırma doğruluğu ve ultra düşük paralellik hatası sağlar ve mikro algılama ve hassas konumlandırma işlemleri için katı hassasiyet gereksinimlerini tam olarak karşılar.

   2. Ultra Kompakt ve Yerden Tasarruf Sağlayan Tasarım

     -- Minimum yüksekliği yalnızca 10 mm olan ultra ince ve ultra kısa gövde yapısı. Üç taraflı montaj tasarımı, ultra dar dikey ve yatay alana uyum sağlayarak, yoğun otomatik üretim hatları için ideal olan geleneksel kayar tablalara kıyasla %40'ın üzerinde kurulum alanından tasarruf sağlar.

   3. Hafif ve Yüksek Frekanslı Hızlı Tepki

    -- Optimize edilmiş paslanmaz çelik hafif yapı (40~500g), hareket eylemsizliğini etkili bir şekilde azaltır. Çalışma hızı 50 ila 500 mm/s arasında değişir ve üretim verimliliğini artırmak için dakikada 300 döngü (CPM) üzerinde istikrarlı yüksek frekanslı çalışmayı destekler.

   4. Yağsız Çalışma ve Süper Uzun Hizmet Ömrü

     - Temiz atölyeler ve hafif yağlı endüstriyel ortamlarla uyumlu, düşük sürtünmeli, aşınmaya dayanıklı sızdırmazlık ve yağsız tasarımı benimser. Dayanıklı yapısal konfigürasyon, uzun süreli istikrarlı, bakım gerektirmeyen çalışmayla 5 milyonun üzerinde döngüden oluşan bir hizmet ömrü sağlar.

   5. Esnek Kurulum için Simetrik Ters Çevrilebilir Tasarım

     -- Simetrik hava portu ve anahtar oluğu yapısı, boruların ve sensör kurulumunun yerinde sol/sağ değişimine olanak tanır, yön kısıtlamalarını ortadan kaldırır ve yerinde hata ayıklama ve yapısal adaptasyon esnekliğini büyük ölçüde artırır.

Montaj Formları ve Tipik Uygulamalar

   1. Montaj Yöntemleri

     -- Üstten Montaj: İş parçasının üst montajı ve yüksek hassasiyetli konumlandırma senaryoları için uygun, hassas konumlandırma pimi deliklerine sahip açık delikler aracılığıyla sabitlenmiştir.

     -- Alttan Montaj: Alttan dişli deliklerle sabitlenir, sağlam ve güvenilirdir, standart ekipman yüzey kurulumuna uygundur.

     -- Yan Montaj: Yan dişli deliklerle sabitlenir, sınırlı dikey alana ve birden fazla kızağın yoğun paralel düzenlemesine sahip ekipmanlar için mükemmeldir.

   2. Tipik Uygulama Senaryoları

     -- 3C Elektronik: Çip işleme ve aktarma, kamera lensi odaklama, mikro bileşen laminasyonu, düğme ömrü dayanıklılık testi

     -- Hassas Algılama: Prob konumlandırma, CCD kameranın hassas hareketi, mikro boyut ölçümü, optik hassas kalibrasyon

     -- Mikro Montaj: Otomatik vida kilitleme, terminal sıkma, hassas bileşen yerleştirme, minyatür mastar sürüşü

     -- Tıbbi Ekipman: Mikro pompa hassas kontrolü, minyatür valf değiştirme, küçük alet teleskopik konumlandırma

3 Adımlı Hızlı Seçim Kılavuzu

   1. Yüke Göre Delik Seçimi

     -- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. İstikrarlı hassas çalışma için en az %50 yük güvenlik marjı ayırın.

   2. Vuruş Onayı

     -- Standart vuruş aralığı: 5~50 mm. Daha yüksek hassasiyet ve operasyonel stabilite sağlamak amacıyla yüksek frekanslı çalışma koşullarında kısa stroklara (5~20 mm) öncelik verin.

   3. Yapılandırma Eşleştirme

     -- Konum İzleme: Çift yönlü strok konumu geri bildirimi için 2 M9B manyetik anahtarla donatın.

     -- Hassas Sınırlama: 0~5 mm ayarlanabilir hassas strok konumlandırması için çift uçlu metal sınırını (B) seçin.

     -- Montaj Uyarlaması: Yoğun istasyon düzeni için yandan montajı, standart yüzey montajı için alttan montajı seçin.

Bir Cümle Özeti

     SOLH MXJ serisi ultra kompakt, yüksek hassasiyetli pnömatik kayar tabla, mikron seviyesinde konumlandırma doğruluğu, üç taraflı esnek montaj, hafif yüksek frekanslı çalışma ve isteğe bağlı ayarlanabilir metal sınırlayıcılara sahiptir ve 3C elektroniklerinde, hassas algılamada, mikro montajda ve tıbbi otomasyon ekipmanlarında yaygın olarak kullanılan uygun maliyetli hassas mikro doğrusal aktüatör olarak hizmet eder.
