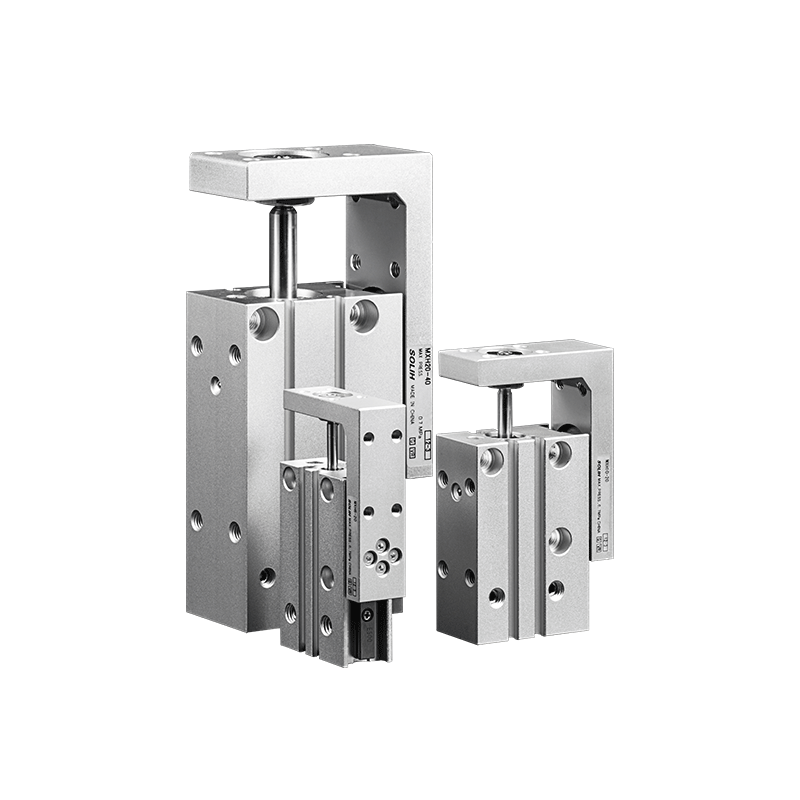

MXH Serisi Kompakt Dar Uzun Vuruşlu Pnömatik Kayar Tabla

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MXH serisi, dönen bilyalı doğrusal kılavuz sistemi ile donatılmış, dar tipte kompakt bir pnömatik kayar tabladır. Hafif tasarımı, yüksek sağlamlığı ve 60 mm'ye kadar uzatılmış strok performansını bir araya getiren bu ürün, kurulum alanından önemli ölçüde tasarruf sağlayan ultra dar gövde genişliğine sahiptir. Mükemmel sapma önleyici yük kapasitesi ve orta hassasiyette konumlandırma kapasitesiyle, son derece alan kısıtlı otomatik senaryolarda yan yana çok kızaklı kurulum ve hassas transfer işlemleri için özel olarak optimize edilmiştir ve 3C elektronikleri ve hassas otomasyon için ideal bir uzun stroklu mikro doğrusal sürüş çözümü olarak hizmet vermektedir.

Çekirdek Yapı ve Tasarım Özellikleri

     --  Çift Pistonlu Sürüş Yapısı: Çift pistonlu çift etkili sürüş modunu benimser, istikrarlı çıkış kuvveti ve olağanüstü senkronize çalışma performansı sunar, yüksek frekanslı döngüsel çalışma sırasında tutarlı doğrusal hareket sağlar.

     --  Sonsuz Sirkülasyon Bilyalı Kılavuz Rayı: Yüksek yapısal sağlamlığa ve mükemmel doğrusal hareket stabilitesine sahip, sonsuz dönen bilyalı doğrusal kılavuz raylarla donatılmıştır. Hareket paralelliği, kısa stroklar için 0,05 mm dahilinde kontrol edilerek hareket titremesi ve sapma etkili bir şekilde önlenir.

     -- Ultra Dar Kompakt Gövde: Optimize edilmiş dar genişlikli yapı, geleneksel MXQ ve MXS serisi kayar tablalardan çok daha ince olup, ekipman alanı kullanımını en üst düzeye çıkarmak için birden fazla slaytın yoğun yan yana düzenlenmesini mükemmel şekilde destekler.

     -- Üstün Ofset Önleyici Yük Kapasitesi: İzin verilen tork, geleneksel MXU serisinin yaklaşık 6 katıdır, eksantrik yüke ve konsol yüküne karşı büyük ölçüde geliştirilmiş dirençle karmaşık tek taraflı kuvvet çalışma koşullarına uyum sağlar.

     --  Çok Yönlü Esnek Kurulum: Enine delikler/dişli delikler ve uzunlamasına dişli deliklerle 4 yönlü montajı destekler. 3 taraflı boru tasarımıyla uyumlu olup, dar ve istiflenmiş ekipman yapılarına yönelik çeşitli kurulum ve boru düzeni gereksinimlerini karşılar.

     -- Üniversal Sensör Adaptasyonu: Standart olarak dahili manyetik halka, D-M9□ ve A93 serisi manyetik anahtarlarla uyumlu, çift taraflı sensör oluklarına sahip, doğru strok konumu algılama ve sinyal geri bildirimi sağlayan.

Model Kodlama Kuralını Tamamlayın

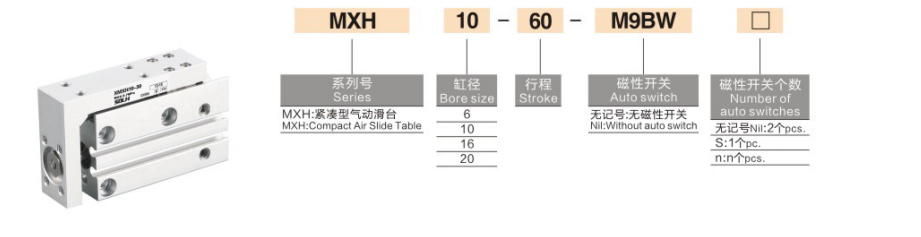

   1. Model Örneği: MXH16-50Z-M9NL

   2. Standart Sipariş Referans Örneği

     --  MXH10-30-M9BW: Çap 10 mm, strok 30 mm, 1 m kablo uzunluğunda NPN manyetik anahtar

Temel Teknik Özellikler

Çıkış Gücü ve Yük Referans Tablosu (@0,5MPa)

Güvenlik faktörü ≥2; Dikey yük, izin verilen tork doğrulamasını gerektirir

İzin Verilen Tork Spesifikasyonu (Ofset Önleyici Yük Kapasitesi, N·m)

Uygulama Senaryoları ve Ürün Seçimi Karşılaştırması

   1. MXH Serisi için Öncelikli Uygulama Senaryoları

     --  Alanı Son Derece Kısıtlı Ekipmanlar: Ultra dar gövde tasarımı, birden fazla kayar tablanın yoğun yan yana kurulumunu destekler ve minyatürleştirilmiş otomatik ekipman iç mekanlarına mükemmel uyum sağlar.

     --  Orta Hassasiyetli Uzun Vuruşlu Operasyonlar: ±0,02 mm tekrarlama doğruluğu ile 60 mm'ye kadar maksimum strok, sıradan pnömatik silindirlerin konumlandırma stabilitesini çok aşan, orta hassasiyetli uzun hareket transfer taleplerini karşılayan.

     --  Hafif Yüklü Yüksek Frekanslı Aktarım: Elektronik bileşenlerin, terminallerin, küçük plastik parçaların ve hassas takım tezgahlarının döngüsel taşınması ve konumlandırılması için idealdir.

     --  Ofset Önleyici Yük Çalışma Koşulları: Mükemmel tork direnci, tek taraflı kuvvet ve konsol kurulum senaryoları altında stabil çalışmayı mümkün kılarak sıradan kızaklardaki sapma ve titreşim sorunlarını çözer.

MXH, MXQ ve MXS Serisi Karşılaştırması

Profesyonel Seçim Kuralları

     --  Delik Boyutu Eşleştirme: Uzun süreli istikrarlı çalışmayı sağlamak için yatay yükü nominal değerin %50'si dahilinde ve dikey yükü nominal değerin %25'i dahilinde kontrol edin ve 2'den az olmayan garantili bir güvenlik faktörü.

     -- İnme Rezervasyonu: Seçim sırasında 5~10mm strok marjını ayırın; MXH serisinin maksimum standart stroku, darbeyi sınırlamak ve servis ömrünü uzatmak için 60 mm'dir.

     -- Montaj Modu Seçimi: Ultra dar alan düzeni için çapraz montajı seçin; Genel ekipman alanından tasarruf etmek için istiflenmiş ve çok katmanlı kurulum senaryoları için uzunlamasına montajı benimseyin.

     -- Tampon Optimizasyonu: Çalışma hızı 300 mm/s'yi aştığında veya yük ağırlığı 3 kg'ı aştığında, terminal darbesini ve titreşimi etkili bir şekilde azaltan hidrolik tamponla donatın.

     -- Sensör Yapılandırması: Çift taraflı sensör olukları, çift manyetik anahtar kurulumunu destekler ve tam strok konumu izleme için hem uzatma hem de geri çekme stroklarının yerinde doğru şekilde algılanmasını sağlar.

Bir Cümle Özeti

     SOLH MXH serisi dar kompakt pnömatik kayar tabla, ultra dar gövde, yüksek tork direnci, 60 mm uzun strok ve ±0,02 mm orta hassasiyet sunar; 4 yönlü montaj ve yağsız çalışma ile dar otomatik alanlarda yoğun kurulum ve hafif yüklü yüksek frekanslı hassas aktarım için en uygun maliyetli çözümdür.
