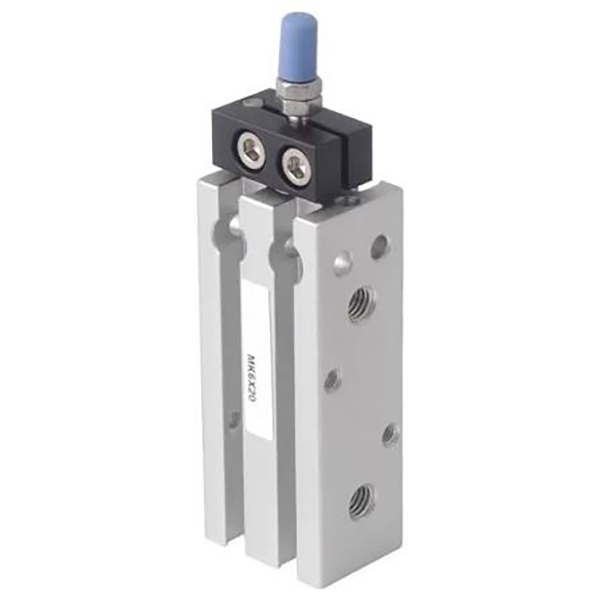

MK Serisi Çok Montajlı Silindir

MK Serisi Çok Montajlı Dönmeyi Önleyici Kompakt Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MK serisi ince çoklu montajlı silindir, dahili dönme önleme mekanizmasına sahip MD silindirinin yükseltilmiş versiyonudur. Kare gövde, ekstra braket gerektirmeden altı yüzeyli montajı destekler. Bükülmeyi önleyici yapı, piston çubuğunun dönüşünü kısıtlar, çok silindirli paralel kuruluma olanak tanır ve açısal konumlandırma gereksinimleri olan sınırlı alanlı hassas otomasyon için idealdir. Airtac MD ve SMC CQS serileriyle doğrudan değiştirilebilir.

Yapı ve Özellikler

     -- Kare ince alüminyum gövde, entegre dönme önleyici kılavuz yuvası;

     - Sert eloksallı namlu, krom kaplı piston kolu, dayanıklı ve hafif;

     -- Tam çeşitler: MK(çift etkili), MSK(yay uzatmalı), MTK(yay geri çekmeli), MKD(çift çubuklu), MKJ(çift çubuklu ayarlanabilir strok); yerleşik mıknatıs için -S son eki;

     -- Dönme önleme doğruluğu ≤±0,5°, iş parçasının açısal sapmasını önleyin;

     -- Ön, arka, sol, sağ, üst, alt taraflara monte edilebilir; yan yana paralel montajı destekler;

     -- Esnek manyetik anahtar kurulumu için çevresel sensör olukları.

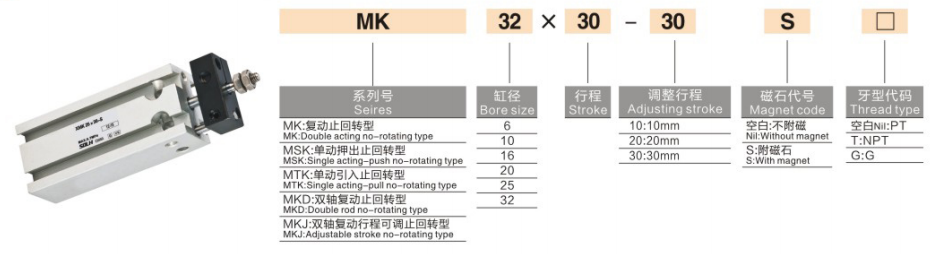

Model Kodlama Kuralı

   1. Örnek: MK20-50-S

     -- MK: Seri kodu; K=rotasyon önleme; D=çift çubuk; J=ayarlanabilir strok

     -- 20: Delik boyutu: 6/10/16/20/25/32 mm

     -- 50: Strok uzunluğu 5~100mm

     -- -S: Dahili mıknatıs halkası

Teknik Özellikler

Teorik İtme ve Çekme @0,5MPa (Tek Çubuk, N)

Seçim Kılavuzu

     -- Çalışma yükü için minimum %50 güvenlik marjına sahip delik seçin;

     -- Pratik hareket strokuna 5~10 mm pay ekleyin; maksimum standart vuruş: 100 mm;

     -- Konum tespiti gerekiyorsa -S modelini seçin; yan yük durumu için MKD çift çubuğu seçin.

Bir Cümle Özeti

     SOLH MK altı yüzeye monte kompakt silindir, yerleşik dönme önleme mekanizmasıyla donatılmıştır; sınırlı alanlı otomasyon ekipmanlarında hassas konumlandırma ve kompakt çok silindirli yerleşim için uygundur.
