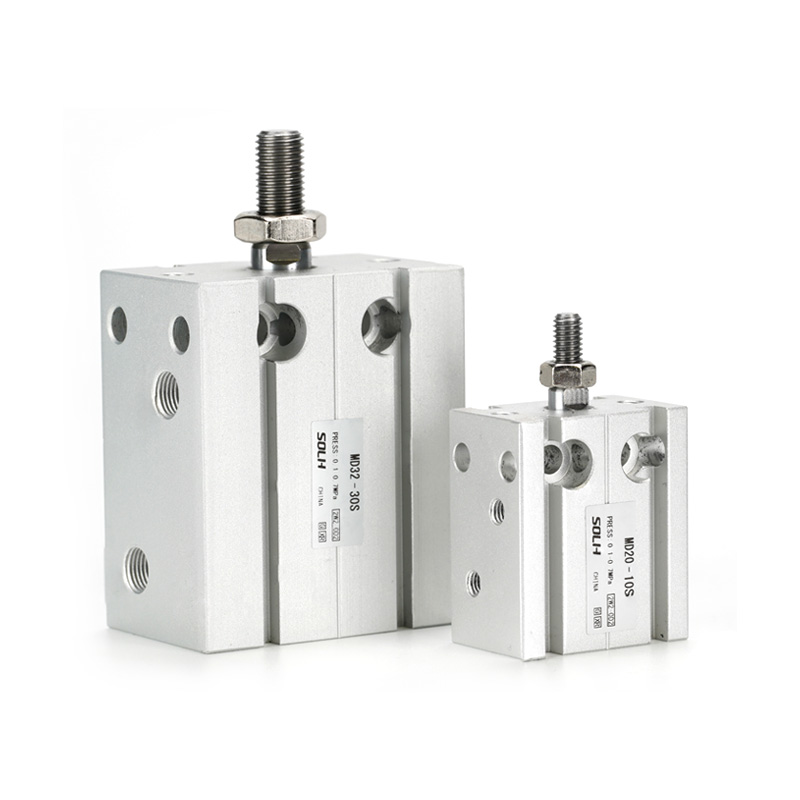

MD Serisi Çoklu Montajlı Ücretsiz Kurulum Kompakt Silindir

Marka:Richge Technology'den SOLH

Ürün Serisine Genel Bakış

     SOLH MD serisi, tam daire montaj deliklerine, ultra ince blok şekline ve isteğe bağlı açılı kurulum özelliğine sahip standart çok konumlu serbest montajlı minyatür silindirdir. Dar sınırlı ekipman alanı, yüksek yoğunluklu düzen ve hafif yüklü aralıklı çıkarma ve konumlandırma iş istasyonları için tasarlanmıştır.

     5 komple alt model, tek/çift çubuklu, tek/çift etkili, sabit/ayarlanabilir strok taleplerini karşılar:

     -- MD: Tek çubuklu çift etkili (standart üniversal tip)

     -- MSD: Tek çubuklu tek etkili (yay dışarı doğru uzanır)

     -- MTD: Tek çubuklu tek etkili (yay içeri çekmeli)

     -- MDD: Çift çubuklu çift etkili (burulma önleyici, dönme yok)

     -- MDJ: Arkadan ayarlanabilir stroklu çift çubuklu çift etkili

Evrensel Çekirdek Teknik Özellikler Tablosu

Yapısal Tasarım ve Temel Performans Avantajları

  1. Tam 6 yönlü çok konumlu montaj

     - Silindir gövdesinin ön, arka, sol, sağ, üst ve alt kısmına dağıtılmış düzgün dişli delikler; herhangi bir düzlemde ve herhangi bir açıda sabitlenebilir. Birden fazla silindirin yan yana paralel düzenlenmesi, kabin alanı kullanımını maksimuma çıkarır.

  2. Ultra ince blok hafif gövde

     - Standart yuvarlak gövdeli silindirlere göre %30~%50 daha ince duvar kalınlığı, minyatür mekanizma tasarımı için döküm hafif alüminyum alaşımlı ana gövde.

  3. Kendinden yağlamalı piston kolu yatağı

     -- Piston çubuğu üzerinde entegre düşük sürtünmeli kendinden yağlamalı burç, yağsız çalışma, uzun servis ömrü ve istikrarlı düzgün hareket.

  4. Standart manyetik anahtar montaj olukları

     -- Silindir gövdesinin her iki tarafında özel trapez kaydırma olukları; Ekstra braketlere ihtiyaç duymadan manyetik dilli anahtarların kolay montajı, sökülmesi ve konum değiştirmesi.

  5. Dahili ön lastik tampon pedi

     -- Çubuk ucundaki entegre tampon, darbe titreşimini emer, çalışma gürültüsünü azaltır ve küçük fikstürleri ve iş parçalarını korur.

  6. Genişletilebilir çift çubuk ve ayarlanabilir strok çeşitleri

     -- MDD çift çubuk: Güçlü burulma önleme performansı, sıfır dönme sapması, yan yük altında stabil doğrusal kılavuzlama

     -- MDJ ayarlanabilir strok: Strok sınırı ayarı için arka ince ayar vidası, değişken konumlandırma uzunluğu gereksinimleri için esnek

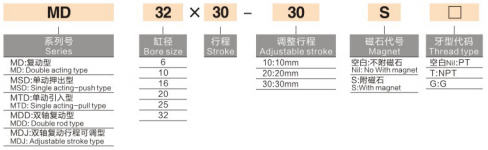

Model Adlandırma Kurallarını Tamamlayın

  1. Model 1: Standart tek çubuklu çift etkili MD16×30S

     -- MD = Seri kodu, tek çubuklu çift etkili kompakt silindir

     -- 16 = Delik çapı (mm)

     -- 30 = Temel strok uzunluğu (mm)

     -- S = Dahili manyetik halka (boş = mıknatıs yok)

  2.Model 2: Ayarlanabilir çift çubuk MDJ20×20-10S

     -- MDJ = Arka strok ayarlı çift çubuklu çift etkili

     -- 20 = Delik boyutu (mm)

     -- 20 = Sabit taban vuruşu

     -- 10 = Ayarlanabilir ekstra strok (Toplam hareket = 20 + 10 = 30mm)

     -- S = Dahili manyetik halka isteğe bağlı son ek

Teorik Çıkış İtme Tablosu (Birim: N)

Adım Adım Seçim Kılavuzu ve Tipik Uygulamalar

  1. Temel Seçim Karar Kuralları

     -- Alan kısıtlaması önceliği: Dar montaj boşluğu, yoğun düzen, çok açılı montaj talebi → MD serisi blok kompakt silindiri seçin

     -- Yük durumu taraması: Yan sapma olmadan saf eksenel hafif yük → Standart MD tek çubuk; Yan burulma / ofset yan yükü mevcut → MDD çift çubuklu dönme önleyici model

     -- Strok ayarı talebi: Değişken konumlandırma hareketinin hassas limiti olması gerekir → MDJ ayarlanabilir stroklu çift çubuklu model

     -- Konum sinyali geri bildirimi: PLC strok tespiti için CMSH/DMSH manyetik anahtarlı S sonekini ekleyin

  2. Tipik Endüstriyel Uygulama Senaryoları

     -- 3C ve Yarı İletken Otomasyonu: Mini fikstür bağlama, malzeme itme, bileşen kıvırma, hassas konumlandırma istasyonları

     -- Genel Otomatik Ekipman: İş parçası engelleme, istasyon değiştirme, küçük doğrusal ileri geri hareket mekanizmaları

     -- Ev Aletleri ve Donanım Montajı: Küçük parça bastırılarak oturtulur, çıtçıtla tutturulur, mikro yapıştırıcı dağıtılır

     -- Paketleme ve Gıda Makineleri: Hafif yüklü malzeme taşıma, ürün sıkıştırma, otomatik sıralama ayırma

Bir Cümle Özeti

     SOLH MD çok yönlü serbest montajlı kompakt silindir, tam 6 taraflı montaj delikleri, dahili tampon ve isteğe bağlı manyetik halka ile tek/çift çubuklu, tek/çift etkili ve ayarlanabilir stroklu MDJ varyantlarını kapsar; 3C, yarı iletken, paketleme ve mini otomasyon ekipmanında hafif yüklü kenetleme, çıkarma ve konumlandırma için ideal ultra ince hafif tasarım.
