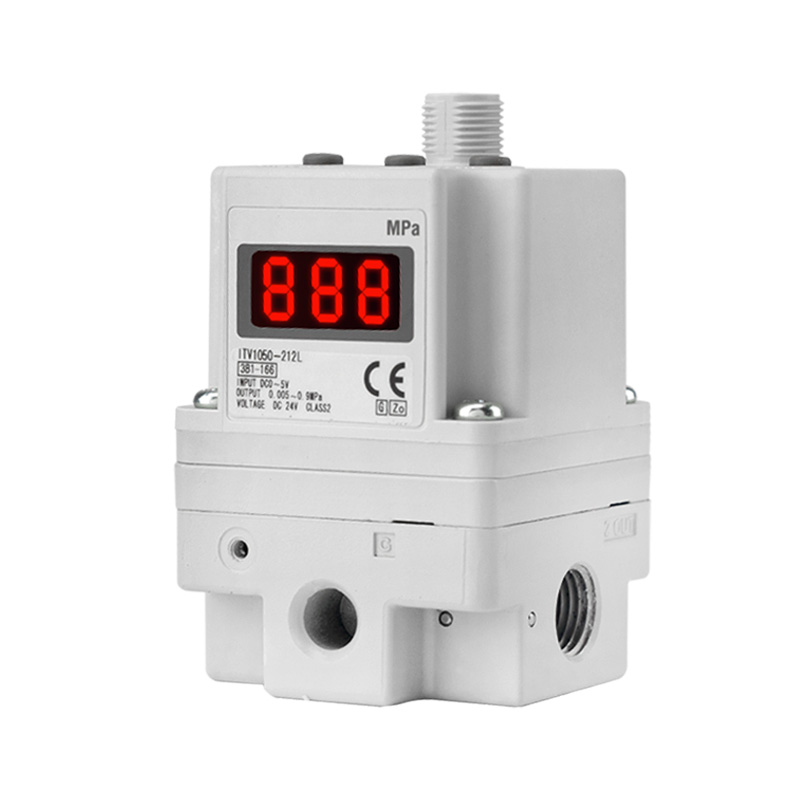

ITV Serisi Yüksek Akışlı Elektro-Pnömatik Oransal Vana

Marka: Richge Technology'den SOLH

Ürün Konumlandırma ve Çalışma Prensibi

   1. Ürün Konumlandırma

     SOLH ITV serisi yüksek akışlı elektro-pnömatik oransal valf, SMC ile değiştirilebilir bir elektrik-pnömatik dönüşüm bileşenidir. Otomatik, yüksek hassasiyetli uzaktan basınç düzenlemesi elde etmek için manuel basınç düşürme valflerinin tamamen yerini alarak, elektrik kontrol sinyalleri aracılığıyla kademesiz sürekli hava basıncı ayarlaması gerçekleştirir ve ağır hizmet tipi büyük akışlı hava besleme devreleri için özel olarak optimize edilmiştir.

   2. Temel İşlev ve Prensip

     -- Temel Fonksiyon: Otomatik ve uzaktan basınç düzenlemesi için elektrik kontrol sinyalini kademesiz ayarlanabilir hava basıncına dönüştürün

     -- Çalışma Prensibi: Kapalı çevrim elektro-pnömatik oransal geri besleme sistemi. Dahili basınç sensörü, çıkış basıncını gerçek zamanlı olarak izler ve sapmayı otomatik olarak düzelterek olağanüstü kontrol doğruluğu ve hızlı tepki hızı sağlar

     -- Çevre Koruma Sınıfı: IP65 toza ve su sıçramasına dayanıklı, zorlu endüstriyel atölye koşullarında kararlı çalışma

Yüksek Akışlı Seri Modeli Hızlı Referans Tablosu

Evrensel Genel Teknik Özellikler

     -- Uygulanabilir Akışkan: Kuru basınçlı hava

     -- Maksimum Giriş Besleme Basıncı: 1,0 MPa

     -- Ortam ve Ortam Sıcaklığı: -5 ~ +60°C

     -- Güç Kaynağı: DC24V ±%10 (kısmi versiyonlar DC12–15V'yi destekler)

     -- Güç Tüketimi: ≤4W (iletişim donanımlı modeller)

     -- Monitör Çıkış Sinyali: Analog DC1–5V doğrusal, gerçek çıkış basıncıyla

     -- Bağlantı Noktası Diş Seçenekleri: Rc / NPT / G paralel dişli, isteğe bağlı hızlı itmeli bağlantı parçaları

Giriş Sinyali Türleri ve Model Sonek Tanımı

  1. Mevcut Kontrol Sinyalleri

     -- Analog giriş (ana akım): DC0–10V gerilim sinyali, 4–20mA akım sinyali

     -- Çok aşamalı ön ayar: 4 noktalı / 16 noktalı G/Ç sabit basınç ön ayar fonksiyonu

     -- Fieldbus iletişimi: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (özel iletişim kartı aksesuarı gerektirir)

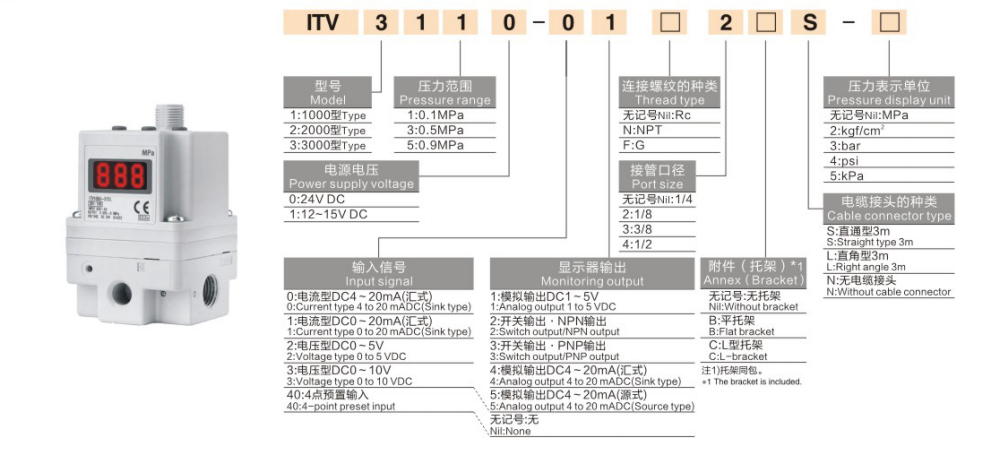

 2. Model Kodu Örneği: ITV2050-31F2BN3

     -- ITV2050: ITV2000 orta akış serisi

     -- 31: G1/4 bağlantı noktası dişi

     -- F: Düz montaj braketi

     -- 2: DC0–10V analog voltaj girişi

Temel Ürün Avantajları

  1. Büyük ölçüde yükseltilmiş yüksek akış performansı

     -- Maksimum akış kapasitesi, standart küçük akışlı ITV serisiyle karşılaştırıldığında yaklaşık 5 kat artırılarak, büyük çaplı silindirlerin ve çok silindirli senkron ekipmanın hızlı ileri geri hareket gereksinimlerini mükemmel şekilde karşılar.

  2. Mükemmel yüksek hassasiyet ve uzun vadeli stabilite

     -- ±%1 F.S. dahilinde kontrol doğruluğu, ultra hızlı yanıt hızı ve küçük basınç dalgalanması, hassas montaj, yarı iletken işleme, otomatik kaplama ve diğer yüksek standartlı üretim hatları için idealdir.

  3. Kompakt, hafif, optimize edilmiş taslak

     -- ITV2100 modelinin ağırlığı önceki nesle göre %19 azaltıldı, sınırlı kurulum alanına uyacak şekilde esnek braket ve taban montajı.

  4. Kullanıcı dostu akıllı çalışma

     -- Gerçek zamanlı basınç değeri görselleştirmesi için dahili yüksek parlaklıkta LED dijital ekran; Yerinde sorun giderme ve bakımı kolaylaştırmak için kendi kendine teşhis algoritması ve arıza alarm çıkışıyla donatılmıştır.

Tipik Endüstriyel Uygulama Senaryoları

     -- Büyük akışlı silindirler ve pnömatik aktüatörler için basınç kontrolü: Paketleme makineleri, otomatik dağıtım ve yapıştırma ekipmanları

     -- Çok kademeli otomatik basınç değiştirme: Kaynak ekipmanı, perçinleme istasyonları, film ve tel gerginlik kontrol sistemleri

     -- Ultra hassas pnömatik proses döngüleri: Yarı iletken üretimi, optik testler, tıbbi hassas otomasyon ekipmanları

     -- Otomatik üretim hatlarında merkezi uzaktan basınç ayarı: Tek noktadan dijital basınç kontrolü için birden fazla manuel regülatör setini değiştirin

Model Seçim Yönergeleri

     -- Gerekli akış hızına göre seriyi seçin: Mikro küçük akış için ITV1100, evrensel orta akış için ITV2100, yüksek akışlı ağır hizmet ekipmanı için ITV3100

     -- Tüm proses çalışma basıncı gereksinimlerini tam olarak karşılamak için ayarlanabilir basınç aralığını doğrulayın (0,005–0,9 MPa tam aralık isteğe bağlı)

     -- Kontrol sinyali tipini eşleştirin: Standart seçim olarak DC0–10V analog voltaj; Fieldbus dijital kontrolü gerekiyorsa özel iletişim kartını seçin

     -- Montaj formunu onaylayın: Sahadaki hava boru hattı düzenine uyacak şekilde taban montajı / yan montaj / braket montajı

Bir Cümle Özeti

     SOLH ITV yüksek akışlı elektro-pnömatik oransal valf, ultra geniş akış kapasitesi, IP65 endüstriyel koruma ve çok tip analog/fieldbus sinyal arayüzleriyle donatılmış, tüm otomatik pnömatik sistemlerde uzaktan, yüksek hassasiyetli, yüksek hacimli hava basıncı regülasyonu için temel kontrol bileşeni olarak hizmet veren, elektrik kontrol sinyalleri aracılığıyla kademesiz dijital basınç ayarlaması gerçekleştirir.
