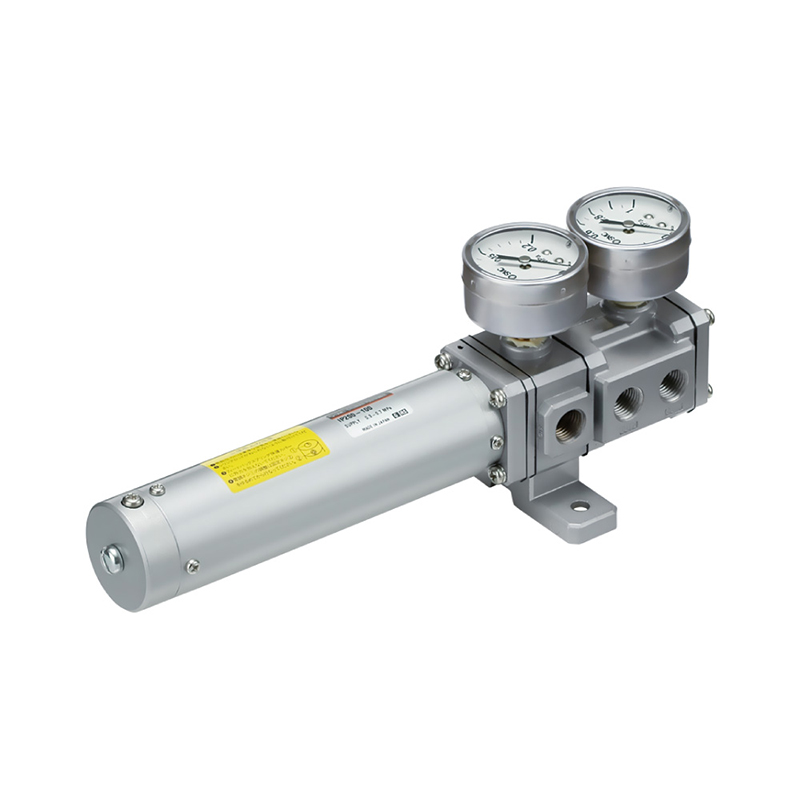

IP200 Serisi Pnömatik Pilot Servo Silindir Konumlandırıcı

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     Richge Technology'nin SOLH markası altında piyasaya sürülen IP200 serisi, pnömatik pilot servo silindir konumlayıcıdır. Standart silindirler için yüksek hassasiyetli oransal konum kontrolü sağlar ve 0,02~0,1MPa pnömatik kontrol sinyalini doğrusal olarak silindir piston çubuğunun hassas yer değiştirmesine dönüştürür. Güç kaynağı olmadan tamamen havayla tahrik edilen bu cihaz, patlamaya eğilimli endüstriyel ortamlar için kendinden güvenli bir konumlandırma çözümüdür.

Temel Teknik Özellikler

    1. Temel Parametreler

     -- Uyumlu Silindirler: Çap ≥ Ø50mm, strok 25~300mm (1 mm'lik artışlarla özelleştirilebilir)

     -- Kontrol Prensibi: Kuvvet dengesi teorisine dayalı nozul-kanatlık servo mekanizması

     -- Besleme Hava Basıncı (SUP): 0,3~0,7MPa

     -- Giriş Kontrol Sinyali (IN): Standart 0,02~0,1MPa pnömatik sinyal

     -- Ortam ve Ortam Sıcaklığı: -5°C ~ +60°C (standart versiyon)

     -- Bağlantı Noktası Konusu: Ana bağlantı noktası Rc1/4; basınç göstergesi portu Rc1/8

     -- Net Ağırlık: Yaklaşık. 700g (100mm strok modeline göre)Kontrol Doğruluk İndeksi· Hassasiyet: ≤ %0,5 F.S.

     -- Doğrusallık: ≤ ±%2 F.S.

     -- Histerez: ≤ %1 F.S.

     -- Tekrarlanabilirlik: ≤ ±%1 F.S.2.

Kuvvet Dengesi Çalışma Prensibi

     -- Sinyal Girişi: Pnömatik kontrol sinyali IN portuna girer ve giriş diyaframını iter.

     -- Servo Yükseltme: Diyaframın yer değiştirmesi, karşı basıncı ayarlamak için nozüle olan açıklığı değiştirerek dahili makarayı hava devrelerini değiştirmeye yönlendirir.

     -- Silindir Çalıştırma: Çift etkili silindiri uzatmak veya geri çekmek için OUT1 / OUT2 portları aracılığıyla basınçlı hava çıkışları.

     -- Konum Geri Bildirimi: Silindir strok hareketi, giriş sinyaliyle kuvvet dengesine ulaşmak için bağlantı çubuğu ve geri besleme yayı yoluyla geri besleme diyaframını geri çeker; makara, silindiri hedef konumda doğru bir şekilde kilitlemek için nötr konuma döner.

Model Kodu Tanımı (IP200-XXX-YY)

     -- IP200: Temel seri kodu

     -- XXX: Nominal strok (25/50/100/150/200/250/300mm)

     --YY İsteğe bağlı son ek: Son ek yok: Karbon çeliği geri besleme yaylı standart model -T: Paslanmaz çelik geri besleme yayı ile donatılmıştır -XN: Düşük sıcaklık versiyonu (-30°C ~ +60°C) -XZ: Yüksek sıcaklık versiyonu (-5°C ~ +80°C)

Örnek: IP200-200-T → 200 mm strok, paslanmaz çelik geri besleme yayı.

Bağlantı Noktası Tanımı

     -- SUP: Ana hava besleme girişi (0,3~0,7MPa)

     -- IN: Pnömatik kontrol sinyali girişi (0,02~0,1MPa)

     -- OUT1 / OUT2: Çift etkili silindir için çift çıkış portu

     -- ÖRN: Egzoz portu

     -- Gösterge: Basınç göstergesi kurulumu için özel bağlantı noktası

Temel Ürün Avantajları

     -- Yüksek Hassasiyetli Patlamaya Karşı Güvenli Pnömatik Konumlandırma Elektrikli servo sistemlerin karşılaştırılabilir konumlandırma doğruluğu; hiçbir elektrikli bileşen olmadan tamamen havayla çalışır, yanıcı ve patlayıcı çalışma bölgeleri için kendinden güvenlidir.

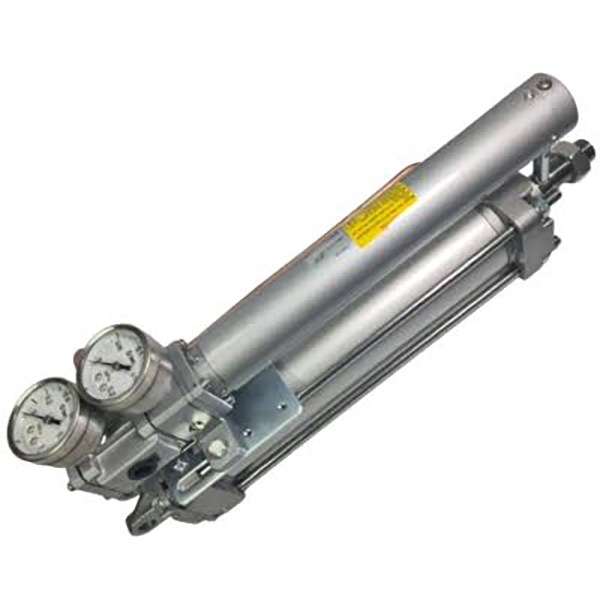

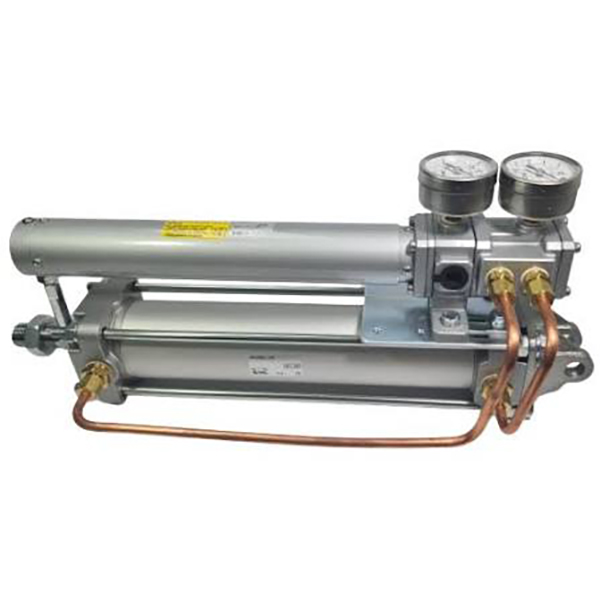

     -- Kompakt Entegre Hepsi Bir Arada Yapı Standart silindirlere doğrudan montaj için entegre ünite tasarımı, yerinde kurulum ve rutin bakım prosedürlerini basitleştirir.

     -- Kullanışlı Kalibrasyon Tasarımı Ekstra alet gerektirmeden hızlı yerinde kalibrasyon için yerleşik bağımsız Sıfır ayar vidası ve Açıklık ayar vidası.

     -- Korozyona Direnç için Çoklu Malzeme Seçenekleri Geri besleme yayı, nemli, aşındırıcı atölye ortamlarına uyum sağlamak için karbon çeliği veya paslanmaz çelik çeşitleriyle mevcuttur.

     -- Geniş Sıcaklık Aralığı Özel Sürümler Karmaşık değişken sıcaklıklı endüstriyel koşulları karşılamak için standart, düşük sıcaklık ve yüksek sıcaklık isteğe bağlı modeller.

Tipik Uygulama Senaryoları

     -- Hassas konumlandırma istasyonları: Kesme, presleme, kaplama ve otomatik malzeme taşıma ekipmanları

     -- Endüstriyel proses kontrolü: Valf açma düzenlemesi, web gerginlik kontrolü ve web kenarı düzeltme sistemleri

     -- Özel zorlu ortamlar: Kimya tesisleri ve madencilik makineleri için patlamaya dayanıklı, toz geçirmez ve suya dayanıklı ekipmanlar

     -- Pnömatik servo çekirdek ünitesi: Tam pnömatik servo konumlandırma sistemlerinin merkezi kontrol bileşeni olarak görev yapar

Çalıştırma ve Kurulum Yönergeleri

     -- Hava Kaynağı Gereksinimi: Nozul tıkanmasını ve konumlandırma arızasını önlemek için besleme havası, ≤5μm filtreleme hassasiyetiyle kuru ve temiz olmalıdır.

     -- Kalibrasyon Referansı: Optimum doğrusal performans için 0,5MPa'lık standart besleme basıncı altında sıfır ve aralık ayarını tamamlayın.

     -- Montaj Yönü: Her açıda kurulumu destekler; Ünitenin iç aksamında yoğunlaşmış suyun birikmesine neden olacak montaj düzeninden kaçının.

Bir Cümle Özeti

     SOLH IP200 kuvvet dengesi nozul-klapeli pnömatik servo konumlandırıcı, 0,02~0,1MPa hava sinyalini doğrusal olarak hassas silindir yer değiştirmesine dönüştürür; yüksek konumlandırma doğruluğu, patlamaya karşı güvenli yalnızca havayla çalışma, sıfır/aralık ayarlanabilir kalibrasyon ve çoklu sıcaklık özel seçenekleri, patlamaya dayanıklı kimyasal, madencilik ve hassas otomasyon ekipmanı için ideal oransal konumlandırma kontrol ünitesi.
