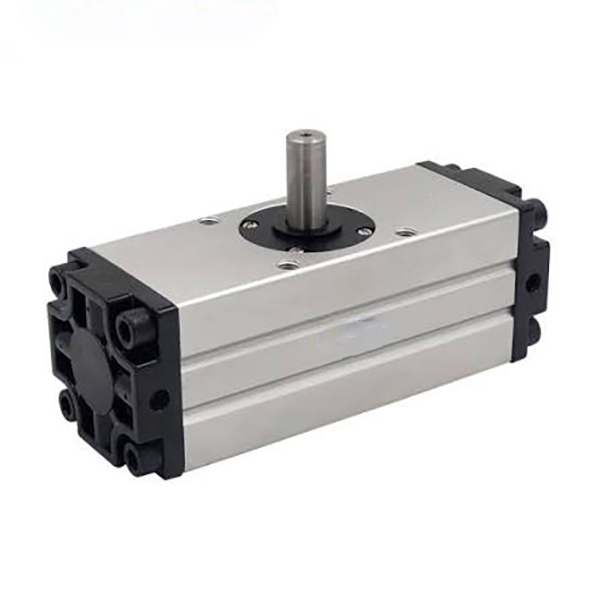

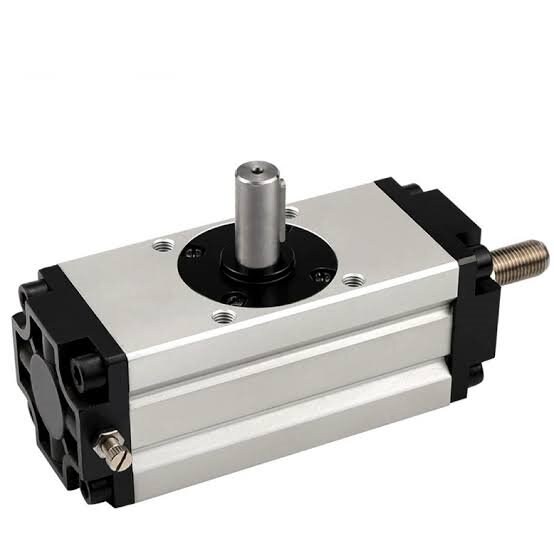

CRA1 Serisi Kremayer ve Pinyon Döner Silindir | Orta ve Ağır Hizmet Yüksek Torklu Dönüş Silindiri

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Yapısal Özellikler

     SOLH CRA1 serisi, yüksek torklu salınım hareketi için tasarlanmış, profesyonel, orta ve ağır hizmet tipi kremayer ve pinyonlu döner silindirdir. Çift pistonlu kremayer ve pinyonlu şanzımana, isteğe bağlı ayarlanabilir hava yastığına, çoklu montaj stillerine ve çeşitli çıkış mili türlerine sahip bu silindir, φ30 ila φ100 arasındaki delik boyutlarını kapsar. İş parçası çevirme, endüstriyel valf tahriki ve ağır istasyon indeksleme dahil 10-50 kg ağır yük senaryolarına mükemmel şekilde uyum sağlar ve ağır otomasyonlu üretim hatları için ana akım yüksek sertlikte döner çözüm olarak hizmet eder.

  1.1 Yüksek Sertlikte Kremayer ve Pinyon Tahrik

     Çift pistonlu senkron kremayer ve pinyonlu şanzıman yapısını benimseyen silindir, güçlü tork çıkışı ve olağanüstü yapısal sağlamlık sağlar. Genel boşluk ≤1° dahilinde kontrol edilirken φ30 delikli versiyon sıfır boşluk elde eder. Ağır yük koşullarında ultra yüksek tekrar konumlandırma doğruluğu ve istikrarlı dönme hareketi sağlar.

  1.2 Süper Yüksek Tork Çıkışı

     Optimize edilmiş iletim yapısı, endüstri lideri tork performansını gerçekleştirir. Maksimum φ100 delikli model, 0,5 MPa hava basıncında 108 N·m tork çıkışı sağlayarak, ağır iş parçası dönüşü, büyük valf tahriki ve ağır iş ekipmanı indekslemesi için yüksek tork taleplerini tam olarak karşılar.

  1.3 İsteğe Bağlı Ayarlanabilir Hava Yastığı

     Yüksek frekanslı başlatma-durdurma işlemi sırasında atalet etkisini etkili bir şekilde emen, mekanik titreşimi ve çalışma gürültüsünü azaltan ve genel çalışma stabilitesini ve servis ömrünü artırırken ekipmanı ve iş parçalarını koruyan, çift uçlu ayarlanabilir hava tampon yapısıyla donatılmış Z tipi.

  1.4 Çeşitli Montaj ve Şaft Seçenekleri

     • Montaj Stilleri: Temel (B), Ayak (L), Flanş (F) isteğe bağlı, farklı ekipman yapıları ve alan düzenleri için esnek kurulumu destekler.

     • Şaft Çeşitleri: Tek mil (S), Çift mil (W), Kamalı mil (Y) mevcuttur, çeşitli yük bağlantı yöntemleri ve kaymayı önleyici tork aktarımı gereksinimleriyle uyumludur.

  1.5 Kompakt ve Dayanıklı Yapı

     Yükseltilmiş optimize edilmiş yapı, geleneksel eski modellere kıyasla gövde genişliğini %14 oranında azaltarak kurulum alanından önemli ölçüde tasarruf sağlar. D-M9 serisi manyetik anahtarların esnek montajı için çift taraflı sensör oluklarıyla tasarlanmıştır. Sert eloksallı silindir gövdesi ve aşınmaya karşı yüksek dirençli sızdırmazlık bileşenleri, uzun süreli stabil çalışmayı garanti eder.

  1.6 Yağsız ve Uzun Hizmet Ömrü

     Standart yağsız çalışma tasarımı, ek yağlama bakımı gerektirmeden temiz atölyelere ve genel endüstriyel çalışma koşullarına uyum sağlar. Birinci sınıf aşınmaya dayanıklı contalar ve korozyon önleyici silindir gövdesi, sık döngülü çalışma için sürekli çalışma ömrünü büyük ölçüde uzatır.

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

  1. Tipik Model Örnekleri: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Standart Sipariş Örnekleri

     • Standart Arabelleksiz Model: CRA1BS50-90 (φ50 delik, 90° salınım, tek şaft, temel tip, manyetik halka yok)

     • Ağır Hizmet Tampon Modeli: CDRA1BL80-180Z (φ80 delik, 180° dönüş, çift şaft, ayak montajı, manyetik halka ve çift hava yastığı)

3. Genel Teknik Parametreler (20°C, 0,5MPa Standart Durum)

  3.1 Temel Özellikler

     • Çalışma Modu: Çift etkili kremayer ve pinyon tahriki

     • Çalışma Sıvısı: Basınçlı hava (yağsız çalışma)

     • Ortam Sıcaklığı: 0°C~60°C (buzsuz ortam)

     • Çalışma Basıncı Aralığı: 0,1~1,0MPa; Kanıt Basıncı: 1.5MPa

     • Boşluk: ≤1° (φ30 delik sıfır boşluk sağlar)

     • Dönüş Açısı Toleransı: 0~+4°

     • Tampon Modu: Tamponsuz / Çift uçlu ayarlanabilir hava yastığı (Z tipi)

     • Manyetik Anahtar: D-M9 serisi ile uyumlu, çift taraflı oluk montajı

  3.2 Temel Performans Parametre Tablosu (@0,5MPa)

4. Temel Yapılandırma ve Seçim Yönergeleri

  4.1 Delik Boyutu Seçimi (Tork ve Yüke Göre)

     • φ30: 3,5N·m tork çıkışı, küçük valf anahtarlama ve minyatür istasyon indeksleme gibi mikro orta yük (≤10kg) uygulamaları için uygundur.

     • φ50: 9,3N·m tork çıkışı, hafif-orta yük (10–20kg) iş parçası için ideal, 90° çevirme ve yönlü konumlandırma.

     • φ63: 17,0 N·m tork çıkışı, orta yüklü (20–30 kg) ağır istasyon direksiyon ve bileşen döndürme görevlerine mükemmel uyum sağlar.

     • φ80: 32,0N·m tork çıkışı, orta-ağır yük (30–40kg) büyük takım ve fikstür döner konumlandırması için uygulanabilir.

     • φ100: 108N·m süper yüksek tork çıkışı, ağır yük (40–50kg) mekanik rotasyon ve büyük endüstriyel valf tahrik senaryolarına özeldir.

  4.2 Dönüş Açısı Seçimi

     • 90° Standart Açı: İş parçası yükleme/boşaltma ve ortogonal istasyon değiştirmede yaygın olarak kullanılan, dik açılı çevirme ve dikey yönlendirme için tasarlanmıştır.

     • 180° Standart Açı: Çift yönlü istasyon konumlandırma ve ters çevirme işlemini gerçekleştirerek yarım döngü dönüşü ve tam iş parçası çevirme için uygundur.

     • 100° / 190° Özel Açı: Özel ekipman ve kişiselleştirilmiş istasyon hareketi gereksinimleri için standart dışı özel açılar.

  4.3 Arabellek ve İşlevsel Yapılandırma Seçimi

     • Z Hava Yastığı: Yüksek frekanslı ve ağır çalışma koşulları için zorunludur; uç darbeyi etkili bir şekilde ortadan kaldırır, konumlandırma doğruluğunu dengeler ve çalışma gürültüsünü azaltır.

     • CDRA1 Manyetik Halka Versiyonu: D-M9 serisi anahtar kurulumu için dahili manyetik halka, gerçek zamanlı konum sinyali geri bildirimini ve otomatik PLC bağlantı kontrolünü destekler.

     • Şaft Tipi Eşleştirme: Genel üniversal uygulamalar için tek şaft (S); çift ​​yönlü senkronize sürüş için çift şaft (W); Yüksek tork ve kayma önleyici bağlantı talepleri için kamalı mil (Y).

5. Tipik Uygulama Senaryoları

     • Ağır İş Parçasının Döndürülmesi: Takım tezgahlarında ve otomatik konveyör hatlarında 10–50 kg'lık iş parçaları için güvenilir 90°/180° çevirme ve konumlandırma, hassas tekrarlı hareket için yüksek sertlik ve düşük boşluklu.

     • Endüstriyel Vana Sürüşü: Kelebek vanalar ve küresel vanalar gibi büyük çaplı boru hattı vanalarının otomatik açma ve kapama ve uzaktan kontrolüne uygulanarak istikrarlı yüksek torklu tahrik kuvveti sağlar.

     • Ağır Hizmet Otomatik İndeksleme: Montaj ve tespit istasyonlarında ağır döner tablaların ve takım fikstürlerinin 90°/180° hassas indekslenmesi ve sabit konumlandırılması için kullanılır.

     • Ağır Robotik Eklemler: Ağır robot eklemleri ve uç efektörler için döner tahrik ünitesi olarak görev yapar ve yüksek sertlik ve yüksek yüklü hassas salınım gereksinimlerini karşılar.

     • Lojistik ve Paketleme Ekipmanları: Ağır malzeme kutusu ve palet yönlendirme, istifleme ve konumlandırma için idealdir, uzun süreli yüksek frekanslı ağır yüklü döngüsel çalışma koşullarına uyum sağlar.

6. 3 Adımlı Hızlı Seçim Kılavuzu

     1. Delik Onayı: Gerçek torku iş parçası ağırlığına ve dönüş yarıçapına göre ≥2 güvenlik faktörüyle hesaplayın. ≤10kg için φ30'u, 10–20kg için φ50'yi, 20–30kg için φ63'ü, 30–40kg için φ80'i, 40–50kg için φ100'ü seçin.

     2. Açı Onayı: Dik açılı yönlendirme/döndürme için 90°, yarım döngülü ters çevirme için 180° ve özelleştirilmiş hareket talepleri için 100°/190° özel açıları seçin.

     3. İşlev Onayı: Yüksek frekanslı ağır yükte çalışma için Z hava yastığını donatın; sinyal geri besleme kontrolü için CDRA1 manyetik versiyonunu seçin; Yüksek torklu kaymaz bağlantı için Y anahtarlı mili kullanın.

Bir Cümle Özeti

     SOLH CRA1 serisi kremayer ve pinyon döner silindir, süper yüksek tork, ultra düşük boşluk ve isteğe bağlı hava tamponu performansı sunarak 10–50 kg'lık orta ve ağır hizmet tipi endüstriyel çevirme, indeksleme ve valf tahrik uygulamaları için yüksek sertlikte, stabil ve dayanıklı hassas döner çözümler sağlar.
