CQS Serisi Kompakt İnce Silindir

Marka: Richge Technology'den SOLH

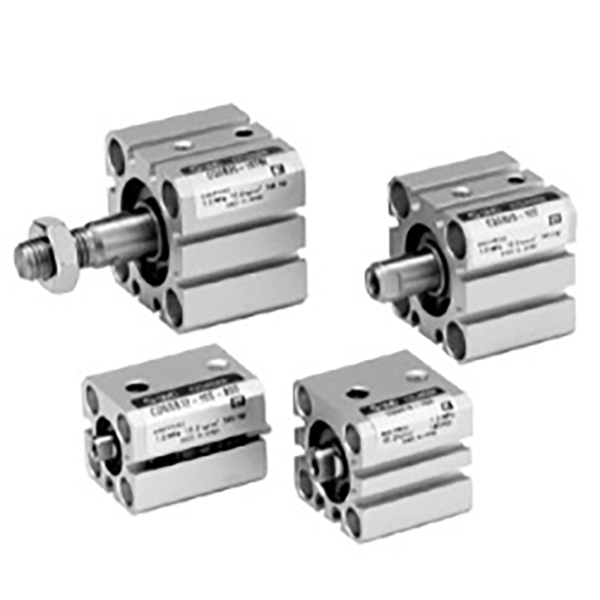

Ürüne Genel Bakış

     SOLH CQS serisi ince kompakt silindir, SMC CQS serisiyle değiştirilebilir. Sınırlı kurulum alanı ve yüksek hassasiyetli kısa stroklu uygulamalar için tasarlanmıştır. Kare ultra ince gövde, φ12~25mm iç çap, CQ2 serisini temel alan yükseltilmiş yüksek hassasiyetli versiyon. Sıkıştırma, itme ve konumlandırma için yarı iletken, 3C elektronik ve hassas otomasyon armatürlerinde yaygın olarak kullanılır.

Yapı ve Ana Özellikler

     -- Kare ultra ince gövde, CQ2 modelinden daha kısa toplam uzunluk;

     -- Sert eloksallı alüminyum varil, krom kaplı piston kolu, yüksek sertlik;

     -- Komple çeşitler: standart tek çubuklu, çift çubuklu, dönmeyen çubuklu, uzun ömürlü XB24 versiyonu;

     -- Konum sensörü tespiti için CDQS yerleşik mıknatıs; çok taraflı sensör yuvaları, sensör silindirin dışına taşmaz;

     -- Her iki uçta sabit lastik yastık, hava yastığı yok;

     -- Yağ hazneli düşük sürtünmeli conta, yağsız çalışma, servis ömrü ≥5 milyon döngü.

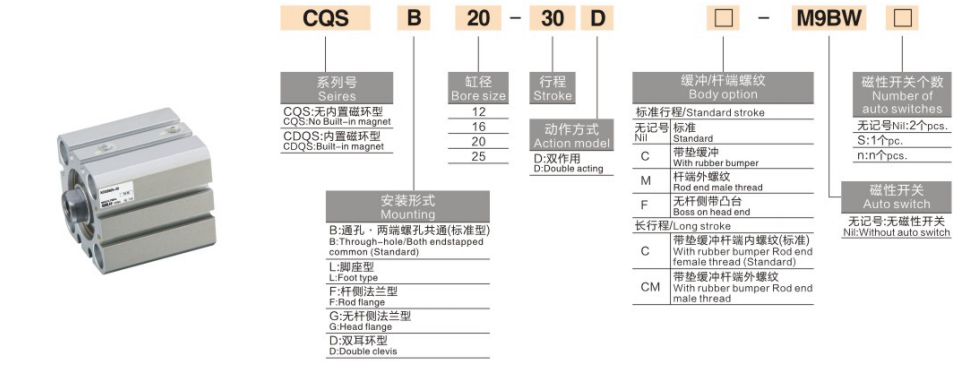

Model Kodlama Kuralı

   1. Örnek: CDQSB20-50D-M9BW

     -- C: Dahili mıknatıs (CDQS); C yok = manyetik olmayan CQS

     -- DQS: Seri adı

     -- B=tek çubuk; W=ikiz çubuk; K=dönmeyen çubuk; KW=ikiz dönme önleyici çubuk

     -- 20: İç çap 12/16/20/25 mm

     -- 50: Strok uzunluğu 5~300mm

     -- D: Yeni standart yapı

     -- M9BW: Manyetik anahtar seçeneği

Teknik Özellikler

Teorik İtme ve Çekme Kuvveti @0,5MPa

Bir Cümle Özeti

     SOLH CQS çoklu yapısal değişkenlere sahip ultra kompakt ince pnömatik silindir, yüksek sağlamlık ve kısa gövde, sınırlı alanlı 3C ve yarı iletken otomasyon ekipmanı için ideal, yüksek hassasiyetli kısa stroklu aktüatör.
