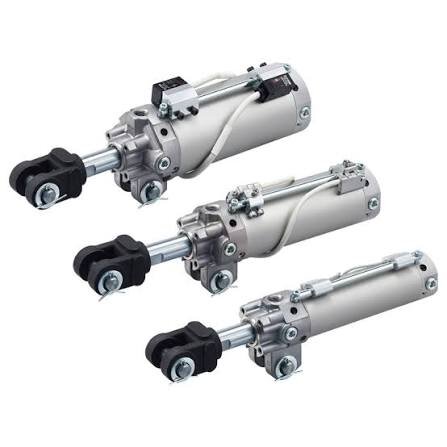

CKG1 (CKP1) Serisi Kelepçe Silindiri | Anti-Manyetik Anahtarlara Sahip Çubuğa Monteli Ağır Hizmet Silindiri

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Yapısal Farklılıklar

     SOLH CKG1/CKP1 serisi, kaynak ve güçlü manyetik girişim ortamları için özel olarak tasarlanmış çubuğa monteli ağır hizmet tipi sıkıştırma silindirleridir. 50 mm'den 200 mm'ye kadar standart stroklarla φ40/50/63 mm delik boyutlarında mevcut olan bu seri, 3 yönlü montajı destekleyen orijinal anti-güçlü manyetik alan manyetik anahtarlarla donatılmıştır. Kompakt hafif yapıya, yoğun manyetik girişim altında kararlı çalışmaya, ağır sıkma kuvvetine ve ayarlanabilir hareket hızına sahip olan bu ürün, ark kaynağı/punta kaynağı fikstürleri, takım tezgahı sabitlemesi ve otomatik ağır yük bağlama istasyonlarına mükemmel şekilde uygulanabilir. Seri iki modele ayrılmıştır: standart yerleşik manyetik halkalara sahip CKG1 ve farklı anti-manyetik gereksinimler için yüksek güçlü yerleşik manyetik halkalara sahip CKP1.

1.1 Serisi Fonksiyonel Bölüm

     • CKG1 (Standart Manyetik Halka): D-P3DWA / D-P4DW anti-manyetik anahtarlarla uyumludur. Sıradan güçlü manyetik ortamlar ve ark kaynağı sıçramasına dayanıklı senaryolar için uygundur. İsteğe bağlı su sıçramasına karşı koruma kodları: -XC88 / -XC89 / -XC91, geleneksel kaynak istasyonları için uygun maliyetli ve istikrarlı parazit önleme performansı sunar.

    • CKP1 (Yüksek Güçlü Manyetik Halka): Gelişmiş yerleşik güçlü manyetik halkalarla donatılmıştır ve D-P79WSE / D-P74L / Z yüksek dereceli anti-manyetik anahtarlarla uyumludur. Yüksek manyetik alan ve yüksek frekanslı kaynak çalışma koşulları için ideal olan daha güçlü anti-manyetik girişim özelliği ve daha kararlı sinyal indüksiyonu sağlar.

1.2 Benzersiz Çubuğa Monte Edilen Yapı

     Manyetik anahtar montaj çubuğu, piston çubuğu tarafında entegre olarak tasarlanmıştır ve 3 yönlü kurulumu (üst / sol / sağ) destekler. Gömülü düzen, fikstür parazitini ve mekanik çarpışmayı önleyerek kompakt kaynak fikstürü düzenlerinde esnek kablolama ve istikrarlı sinyal algılama sağlar.

1.3 Kompakt Yükseltme ve Değiştirilebilir Tasarım

     Optimize edilmiş silindir gövdesi yapısı, toplam ağırlıkta %7 azalmayla birlikte CKP1-40 modeli için toplam uzunluğu 7 mm kısaltır. φ63-150mm modeli yalnızca 1,82 kg ağırlığındadır. Geleneksel eski tip CK1 serisiyle tamamen değiştirilebilir kurulum boyutları, fikstür yapılarını değiştirmeden doğrudan değiştirme ve yükseltme gerçekleştirir.

1.4 Ağır Hizmet ve Dayanıklı Performans

     Sabit kenetleme ve serbest bırakma hareketi için standart çift uçlu hava tamponlu, çift etkili, çift yönlü kontrol edilebilir yapıyı benimser. Piston çubuğu sert krom kaplama işlemine tabi tutulur ve silindir gövdesi, mükemmel aşınma direnci ve darbe direnci sağlayan sert anotlama işlemini benimser. Yağsız tasarım, temiz ortamlara ve zorlu kaynak çalışma koşullarına az bakımla uyum sağlar.

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

  1. Tipik Model Örnekleri: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Standart Sipariş Örnekleri

     • CKG1 Standart Manyetik Yapılandırma: CKG1A63-50YZ-P4DWL (Standart manyetik halka, 16,5 mm göz genişliği, φ63 delik, 50 mm strok, çubuğa monteli, P4DWL anti-manyetik anahtarla)

     • CKP1 Yüksek Güçlü Manyetik Yapılandırma: CKP1B40-75Z-P79WSE (Yüksek güçlü manyetik halka, 19,5 mm ağır hizmet tipi göz genişliği, φ40 delik, 75 mm strok, çubuğa monteli, P79WSE yüksek dereceli anti-manyetik anahtarla)

3. Genel Teknik Parametreler (20°C, 0,5MPa Standart Durum)

  3.1 Temel Özellikler

     • Çalışma Modu: Çift etkili (çift yönlü kontrol edilebilir sıkma/bırakma)

     • Çalışma Basıncı Aralığı: 0,05~1,0MPa; Kanıt Basıncı: 1.5MPa

     • Ortam Sıcaklığı: -10°C~60°C (manyetik anahtarla); -10°C~70°C (anahtarsız)

     • Piston Çalışma Hızı: 50~300 mm/s (diş hızı ayarı, çıkıntısız silindir gövdesi)

     • Tampon Modu: Standart çift uçlu hava tamponu; isteğe bağlı geliştirilmiş çift uçlu hava tamponu (-X1515)

     • Yağlama Modu: Yağsız çalışma

     • Manyetik Anahtar Özelliği: Profesyonel anti-güçlü manyetik alan tasarımı, özel 3 yönlü çubuğa monteli kurulum

3.2 Teorik Sıkma Kuvveti (Birim: kN @0,5MPa)

3.3 Ürün Ağırlığı (Birim: kg @100mm Strok)

4. Anti-Güçlü Manyetik Anahtar Eşleştirme (Çubuğa Monteli Tipin Temel Avantajı)

     Kurulum ve Çevresel Avantajlar: Entegre anahtar çubuğu yapısı, isteğe bağlı 3 yönlü kurulumu destekler, kaynak cürufu birikimini ve fikstürün mekanik parazitini etkili bir şekilde önler. Uyumlu anahtarlar, profesyonel su sıçramasına ve toza dayanıklı tasarımı benimseyerek, istikrarlı ve güvenilir sinyal çıkışıyla zorlu ve karmaşık kaynak çalışma ortamlarına tamamen uyum sağlar.

5. Tipik Uygulama Senaryoları

     • Kaynak Fikstür İstasyonları: Ark kaynağı ve punta kaynağı iş parçası kelepçeleme, su sıçramasına karşı korumalı konumlandırma ve kaynak takımlarının sabitlenmesi için uzmanlaşmıştır. Profesyonel anti-manyetik ve anti-sıçrama tasarımı, güçlü manyetik ortamlarda kaynak yaparken sinyal kayması ve arıza sorunlarını çözer.

     • Takım Tezgahı ve İşleme Merkezi: Ağır yük iş parçası sabitleme, kalıp bağlama ve kısa stroklu hassas konumlandırma için uygulanır. Yüksek sıkma kuvveti ve mükemmel sapma önleme kapasitesi, istikrarlı işleme toleransı sağlar.

     • Otomatik Ağır Hizmet İstasyonları: Ağır palet sıkıştırma, transfer sınırlama ve çevirme mekanizması konumlandırması için uygundur. Güçlü çevresel parazit direnciyle tutarlı ve istikrarlı döngüsel eylem sağlar.

     • Güçlü Manyetik Alan Çalışma Alanları: Elektromıknatıslarla eşleşen istasyonlar, yüksek frekanslı motorların yakınında kenetleme ve güçlü manyetik girişim bölgelerinde konumlandırma için mükemmeldir. Özel anti-manyetik anahtarlar %100 güvenilir konum sinyallerini garanti eder.

6. CKG1 ve CKP1 Serisi Hızlı Karşılaştırma

7. 3 Adımlı Hızlı Seçim Kılavuzu

   1. Delik Boyutu Seçimi: Gerçek kenetleme yüküne göre delik boyutunu seçin. Kuralı izleyin: teorik sıkma kuvveti ≥ gerçek yük × 1,5 güvenlik faktörü. Hafif yük için φ40, orta yük için φ50, ağır yük çalışma koşulları için φ63.

   2. Kontur Seçimi: Standart strok aralığı 50mm'den 200mm'ye kadardır. Sıkıştırma işlemi sırasında mekanik müdahaleyi önlemek için iş parçası yüksekliğine göre 5~10 mm ekstra strok marjı ayırın.

   3. Yapılandırma Eşleştirme

￮ Manyetik Halka ve Anahtar: Sıradan kaynak ortamları için CKG1 + P4DW'yi seçin; yüksek frekanslı ve yüksek parazitli kaynak istasyonları için CKP1 + P79WSE'yi seçin.

￮ Göz Genişliği Spesifikasyonu: Dar montaj alanı için C=12,5mm; Standart genel kullanım için A=16,5 mm; Ağır yük kenetleme senaryoları için B=19,5 mm.

Bir Cümle Özeti

     SOLH CKG1/CKP1 serisi çubuğa monte ağır hizmet kelepçe silindirleri, 3 yönlü anahtar kurulumu, yağsız çalışma, standart hava tamponu ve değiştirilebilir kurulum boyutu özelliklerine sahip, kaynak endüstrileri için profesyonel anti-manyetik pnömatik çözümlerdir. CKG1, uygun maliyetli anti-AC manyetik performans sağlarken, yükseltilmiş CKP1, üstün AC/DC anti-parazit özelliği sunar; her ikisi de karmaşık, güçlü manyetik ve kaynak ortamlarında stabil ağır kelepçeleme için idealdir.
