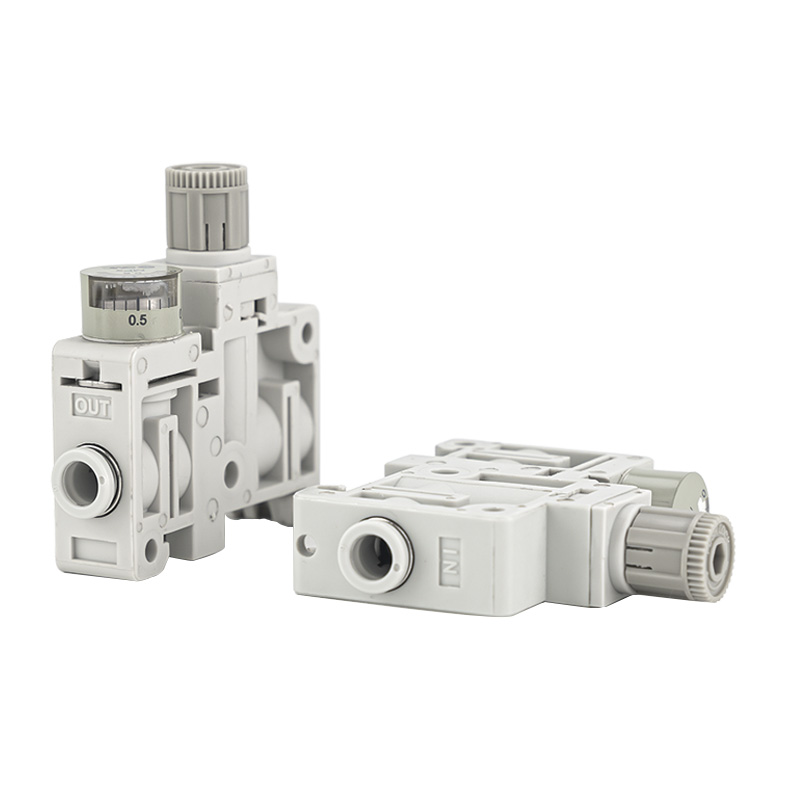

ARM5 Serisi Ultra Kompakt Basınç Regülatörü (ARM5S)

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     ARM5 tek regülatörlü model ARM5S, yerleşik standart ters akış fonksiyonuna sahip, 14 mm'lik ultra dar doğrudan etkili pistonlu basınç regülatörüdür. Küçük boyutlara, isteğe bağlı tek bağımsız kuruluma veya manifold yığınlı düzeneğe, entegre tek dokunuşla itmeli konektörlere ve yüksek hassasiyetli basınç ayarına sahiptir. Bu mini regülatör, sıkı alan sınırlaması gereksinimleri olan minyatür pnömatik devreler için özelleştirilmiştir.

Yapı ve Çalışma Prensibi

     · Doğrudan etkili piston yapısı; kabartmalı versiyon standart, kabartmasız versiyon isteğe bağlı

     · Standart ters akış tasarımı, çıkış portundan giriş portuna geri akışa izin verir

     · φ4, φ6, 5/32" ve 1/4" borular için düz ve dirsek tiplerinde entegre itmeli bağlantı parçaları mevcuttur

     · İki montaj çözümü: doğrudan panel montajı ve DIN rayına montaj

     · Yalnızca 33 gram ağırlığında ultra hafif gövde

Temel Temel Özellikler

     1. 14 mm Ultra Kompakt Dar Muhafaza Gövde genişliği yalnızca 14 mm'dir ve hacim, geleneksel AR20 standart regülatörlerin 1/7'sine düşürülmüştür. Gömülü makinelerin, kontrol panellerinin ve kompakt küçük düzeneklerin içine sorunsuz bir şekilde sığar.

     2. Yüksek Hassasiyette Ayarlanabilir BasınçAyarlanabilir basınç aralığı 0,05–0,7 MPa'yı kapsar. Standart boşaltma modeli, kararlı çıktı için aşırı basıncı otomatik olarak serbest bırakır; isteğe bağlı tahliyesiz model, üstün basınç tutma performansı sağlar.

     3. Dahili Standart Ters Akış Fonksiyonu Çıkış basıncı giriş basıncını aştığında dahili kanal otomatik olarak açılır. Genel hava devresi düzenini basitleştirmek için doğrudan solenoid valflerin aşağı akışına monte edilebilir.

     4. Esnek Konektörler ve Çoklu Montaj Yolları Düz ​​ve dirsek bağlantı parçaları, giriş ve çıkış portları için değiştirilebilir. Regülatör, 0,8MPa değerinde isteğe bağlı yana monteli basınç göstergesiyle doğrudan sabitlemeyi ve DIN rayına istiflemeyi destekler.

     5. Korozyona Dirençli ve Uzun Hizmet Ömrü Kombine reçine ve alüminyum alaşımlı gövde korozyona karşı dayanıklıdır. Uygulanabilir ortam sıcaklığı -5°C ila +60°C arasındadır. Yağlama gerektirmeyen çalışma, uzun süreli istikrarlı bisiklet performansı sağlar.

Teknik Özellikler Tablosu

Model Kodu Açıklaması

Örnek: ARM5SA-07-A

     · ARM5S: Tek bağımsız regülatör gövdesi

     · A: DIN rayına montaj; B: Doğrudan panel montajı

     · 07: Montaj konfigürasyonu (φ6 boru için düz İÇ + ÇIKIŞ düz)

     · A: Yan basınç göstergesiyle donatılmıştır; boş = ölçü olmadan

Tipik Uygulama Senaryoları

     3C elektronikleri, tıbbi cihazlar ve küçük robotlar için minyatür otomasyon ekipmanı ve hassas aparatlar Son derece sınırlı kurulum alanına sahip ekipman yerleşimleri Mikro akış hassas kontrolü: hava üfleme, vakum emme, sıvı dağıtımı ve konumlandırma aktivasyonu 10'a kadar bağlı istasyonu destekleyen çok devreli manifold istifleme sistemleri Ters akış özelliğini kullanan solenoid valflerin arkasına seri kurulum

Bir Cümle Özeti

     ARM5S mini basınç regülatörü, 14 mm ultra dar piston yapısına, standart ters akış tasarımına, entegre itmeli bağlantılara, tek/manifold montajına ve yalnızca 33 g hafif gövdeye sahiptir ve mikro hassas pnömatik basınç kontrolü için tercih edilen çözüm olarak hizmet eder.Meta Başlığı ve Meta AçıklamasıMeta Başlığı: ARM5S 14mm Ultra Kompakt Mini Basınç Regülatörü | Richge Teknoloji Meta Açıklaması: Standart ters akışlı, DIN rayı manifold montajlı, küçük hassas otomasyon devreleri için hafif 33g tasarımlı Richge ARM5S minyatür pnömatik regülatör.
