AP100 Serisi Kompakt Basınç Tahliye Vanası

Marka:Richge Technology'den SOLH (睿其格科技)

Ürün Konumlandırma

     AP100 serisi, minyatür pnömatik devreler için doğrudan etkili yaylı kompakt tahliye vanasıdır. Basınç önceden ayarlanmış değeri aştığında sistem basıncını dengelemek için fazla havayı otomatik olarak tahliye eder. Mini boyutu ve kolay basınç ayarı özelliğiyle, kompakt pnömatik ekipmanlar için aşırı basınç koruması ve üst limit basınç kontrol bileşeni olarak hizmet eder.

Yapı ve Çalışma Prensibi

     --Yapı: Pilot kontrolü olmayan doğrudan etkili yay geri dönüşlü kabartma tasarımı

     --Çalışma mantığı Kapalı durum: Sistem basıncı ayarlanan değerden düşük Açık durum: Sistem basıncı ayarlanan değere ulaşır veya bu değeri aşar, hava ortama boşaltılır Sıfırlama durumu: Basınç önceden ayarlanan eşiğin altına düştüğünde vana yeniden kapanır

     --Ayar düğmesi, yay ve makaradan oluşan basit mekanik montaj

     --Hatırlatma: JIS standart emniyet valfi sertifikasına sahip değildir, yalnızca basınç regülasyonu ve devre aşırı basınç kontrolü için kullanılır

Temel Temel Özellikler

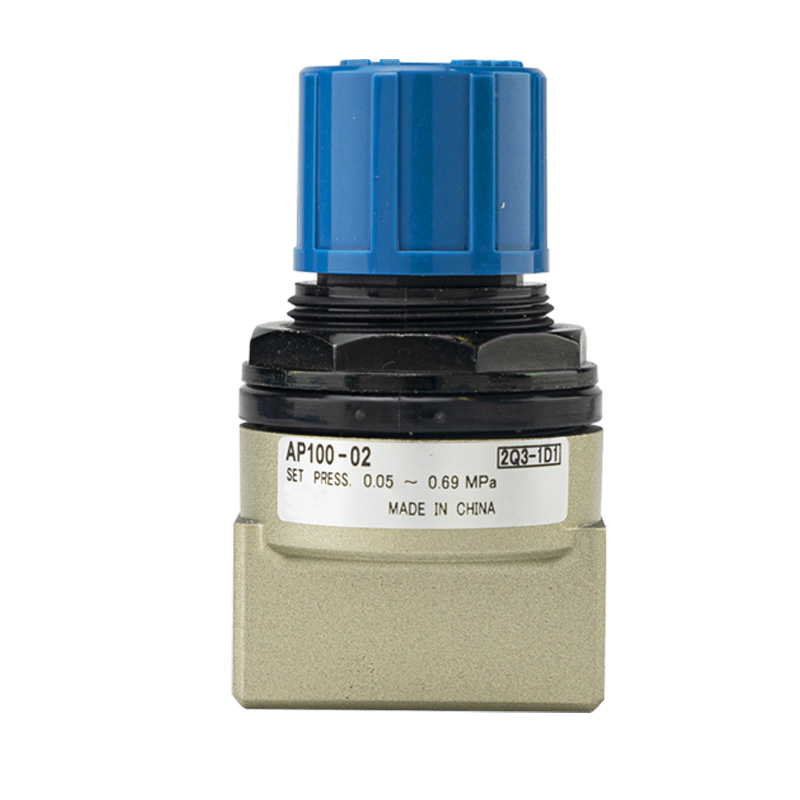

1. Ultra Kompakt Hafif Tek Ünite

     Genel boyut 69×40 mm, net ağırlık yalnızca 0,12 kg. Bağımsız tek gövdeli tasarım, doğrudan kurulumu destekler; dar ve gömülü ekipman yerleşimlerine mükemmel uyum sağlar.

2. Kilitlenebilir Aletsiz Ayar Düğmesi

     Mavi üst düğme, ekstra alet gerektirmeden doğrudan basınç ayarını gerçekleştirir. Kilitleme yapısı, uzun süreli stabil çalışma için titreşim veya yanlış kullanımdan kaynaklanan istenmeyen basınç kaymasını önler.

3. Çift Ayarlanabilir Basınç Aralığı ve Yüksek Tahliye Akışı

     Standart model ayarlanabilir aralık: 0,05–0,69MPa Düşük basınçlı X201 versiyonu: 0,02–0,2MPa İzin verilen maksimum çalışma basıncı 1,0MPa'ya ulaşır; Büyük iç akış kanalı, basıncın hızlı tahliyesini sağlar.

4. Çeşitlendirilmiş Diş Seçenekleri ve Esnek Montaj

     Mevcut port boyutları: 1/8"(01), 1/4"(02) Özelleştirilebilir diş standartları: Rc, NPT, G diş İki kurulum yolu: doğrudan dişli montaj veya braket sabitleme Açık GİRİŞ/ÇIKIŞ işareti, tek yönlü hava akışı kurulumu sağlar.

5. Korozyona Dayanıklı ve Kararlı Uzun Hizmet Ömrü

     -5°C'den +60°C'ye kadar geniş sıcaklık toleransına sahip döküm alüminyum alaşımlı valf gövdesi. Kuru basınçlı hava için tasarlanan yağlama gerektirmeyen çalışma, bakım maliyetini azaltır.

Teknik Özellikler Tablosu

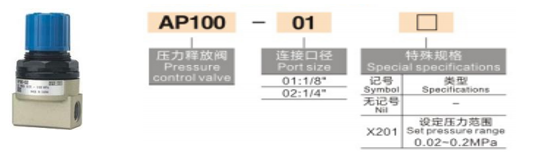

Model Kodu Tanımı

Örnek: AP100-02-B-N

     --AP100: Ürün tabanı serisi

     --01 / 02: İlgili bağlantı noktası boyutu

     --B: Montaj braketi ile donatılmıştır; boş = braketsiz

     --N: NPT iş parçacığı; boş = standart Rc dişi; F = G dişi

     --Suffix X201: Düşük basınç ayarlı versiyon

Tipik Uygulama Senaryoları

     Silindir tamponu ve son konum darbe şok emilimi Aşağı yöndeki basınç regülatörleri için aşırı basınç koruması 3C, elektronik ve tıbbi endüstriler için kompakt mastarlar ve küçük otomasyon ekipmanları Genel pnömatik hava devreleri için üst basınç limiti kilitleme Sabit basınç üst limiti gerektiren laboratuvar testi ve deneysel boru hatları。

Bir Cümle Özeti

     AP100 bağımsız kompakt tahliye vanası, kilitlenebilir düğme ayarını, 0,05–0,69MPa ayarlanabilir aralığı ve doğrudan montaj yapısını entegre eder; bu, minyatür pnömatik sistemlerin üst basınç limiti kontrolü için en uygun çözümdür.
