5V Serisi Solenoid Valf | 5/2 ve 5/3 Yollu Yüksek Frekanslı Düşük Güçlü Pnömatik Kontrol Vanası

Marka: Richge Technology'den SOLH | AirTAC 5V Serisi High-End Solenoid Valf için Tam Uyumlu Yedek

1. Ürüne Genel Bakış

     SOLH 5V serisi, AirTAC orijinal 5V serisiyle tamamen değiştirilebilir, üst düzey 5 portlu pnömatik yön solenoid valfidir. Bu kapsar5/2 yollu iki konumlu Ve5/3 yollu üç konumlu fonksiyonel türleri. Düşük güçte, enerji tasarrufu sağlayan bobin tasarımıyla gelişmiş makara kaydırma yapısını benimseyen bu ürün, ultra uzun hizmet ömrüne, istikrarlı yüksek frekanslı anahtarlamaya ve düşük arıza oranına sahiptir. Dahili pilot egzoz yapısı ve IP65 koruma sınıfı ile elektronik, gıda ve tıbbi tedavi gibi çalışma ortamlarının temizliğine uygundur. Çift etkili silindirlerin pistonlu kontrolü için profesyonel olarak kullanılan bu valf, yüksek standartlı otomatik pnömatik sistemler için tercih edilen çekirdek kontrol valfidir.

  1.1 Çekirdek Bağlantı Noktası ve İşlev Tanımı

     • 5 Bağlantı Noktalı Yapılandırma: P (ana hava girişi), A/B (çift çalışma çıkışı), R/S (çift bağımsız egzoz portu)

     • 5/2 Yollu İki Konumlu: Tek yönlü ters çevirme işlevi, silindir uzatma ve geri çekme döngüsü kontrolünü tamamlar

     • 5/3 Yollu Üç Konumlu: Orta nötr konum, destekleyici silindir durdurma tutma, basınç koruma ve tam egzoz sıfırlama işlevleriyle donatılmıştır

     • Temel Uygulama: Tüm çift etkili pnömatik silindirlerin tam stroklu ileri geri çalışma kontrolü için uzmanlaşmıştır

2. Temel Ürün Sınıflandırması ve İşlevsel Mantık

  2.1 5/2 Yollu İki Noktalı Solenoid Valf

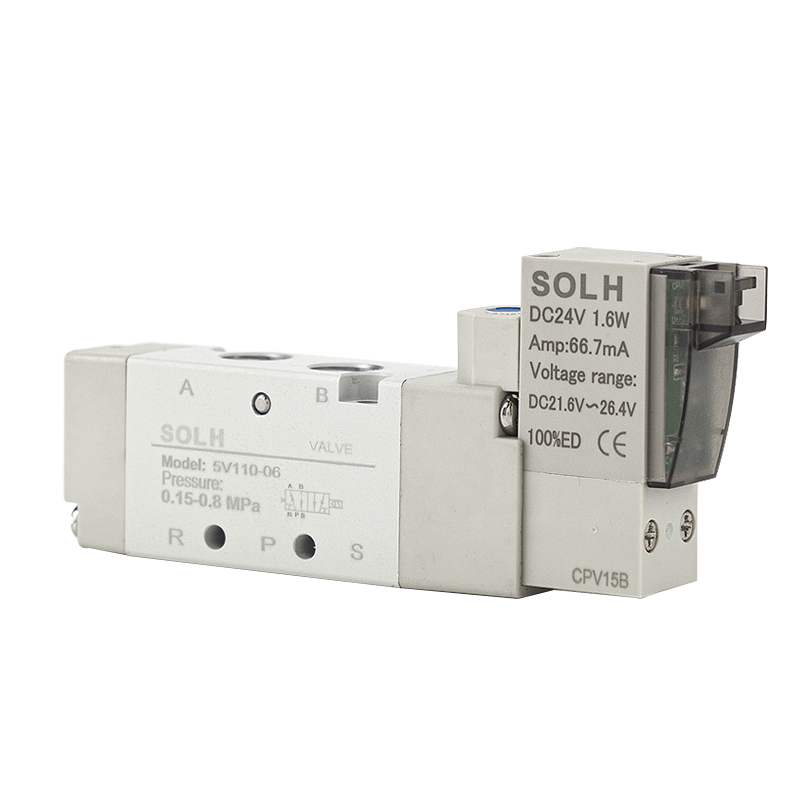

     • Tekli Elektrik Kontrol (5V110/210/310): Yön değiştirme için elektrikli, kapatmada otomatik yay sıfırlama, geleneksel ileri geri hareket kontrolüne uygun

     • Çift Elektrik Kontrollü (5V120/220/320): Geriye dönme işlemini tamamlamak için elektrikli, kapanma durumu hafızası ve kendini tutma, uzun süreli konum kilitlemeli çalışma koşullarına uygun

  2.2 5/3 Yollu Üç Noktalı Solenoid Valf (Çift Elektrik Kontrollü)

     Çeşitli saha proses gereksinimlerini karşılamak için üç isteğe bağlı merkezi nötr fonksiyon:

     • 30C (Merkezi Kapalı): Merkezi konum P portu kapalı, A/B portları R/S egzoz portlarıyla iletişim kurarak herhangi bir strok pozisyonunda silindir durdurma ve basınç tutma işlemini gerçekleştirir

     • 30E (Merkezi Egzoz): Merkezi konum P portu kapalı, A/B ikili portları tamamen tükenmiş, silindir artık basınç olmadan hızlı bir şekilde sıfırlanıyor

     • 30P (Merkezi Basınç Tutma): Merkezi konumdaki P bağlantı noktası A/B bağlantı noktalarıyla iletişim kurar, R/S egzoz bağlantı noktaları kapalıdır ve sistem boru hattı basıncını istikrarlı bir şekilde korur

3. Ana Akım Modeller, Kalibre ve Akış Parametreleri

4. Temel Teknik Parametreler

5. Model Kodlama Hızlı Yorumlama

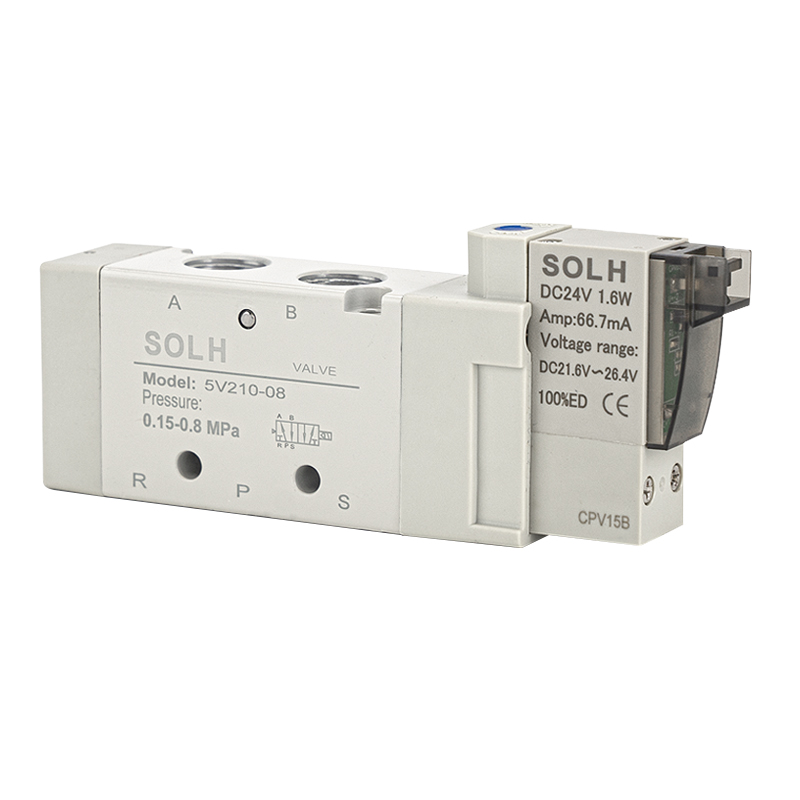

     Standart örnek olarak 5V210-08 DC24V alınması

     • 5V: 5 yollu 2/3 konumlu pnömatik solenoid valfin seri kodu

     • 2: 200 serisi spesifikasyonu, G1/8 ve G1/4 ana kalibreye karşılık gelir

     • 10: Tek elektrik kontrollü 2 konumlu tip;20 = çift elektrik kumandalı tip;30C/E/P = 3 konumlu merkezi fonksiyonel tip

     • 08: Arayüz kalibresi G1/4;06 = G1/8;M5 = mikro M5 dişi

     • DC24V: Nominal gerilim;B DC24V anlamına gelir,A AC220V anlamına gelir, birden fazla voltaj seçeneği mevcuttur

6. Temel Ürün Avantajları

     • Düşük Güç ve Ultra Uzun Hizmet Ömrü: 0,9W düşük güçlü enerji tasarruflu bobin, uzun süreli çalışma güç tüketimini azaltır. Düşük sürtünme direncine sahip, yüksek hassasiyetli makara sızdırmazlık yapısını benimseyen bu ürün, 30 milyondan fazla istikrarlı anahtarlama döngüsünü destekler ve daha sonraki bakım sıklığını en aza indirir.

     • Ultra Hızlı Yüksek Frekans Yanıtı: Optimize edilmiş iç hava geçişi tasarımı, otomatik üretim hatlarının yüksek frekanslı döngüsel eylem gereksinimlerine mükemmel şekilde uyum sağlayarak 0,05 saniye içinde anahtarlama tepki süresine ulaşır.

     • Temiz Çevreye Uyarlanabilirlik: Yerleşik merkezi dahili pilot egzoz yapısı, harici yağ ve gaz taşması kirliliğini önleyerek elektronik, gıda ve medikal endüstrilerinin tozsuz ve temiz üretim standartlarını tam olarak karşılar.

     • Güçlü Entegrasyon ve Kullanışlı Hata Ayıklama: Ekipman alanından tasarruf etmek için manifold valf kümesi entegre kurulumunu destekleyin. Valf gövdesinde, tek valfte hata ayıklamayı ve ekipman deneme çalışmasını kolaylaştıran manuel düğme bulunur.

     • Kararlı ve Hava Koşullarına Dayanıklı Performans: Geniş sıcaklık adaptasyon aralığı ve IP65 toz ve su geçirmezlik sınıfı, karmaşık iç ve dış endüstriyel ortamlarda kararlı çalışma.

7. Tipik Uygulama Senaryoları

     • Çift Etkili Silindir Pistonlu Kontrol: Otomatik taşıma, malzeme itme, fikstür sıkma, döner konumlandırma ve diğer pnömatik ileri geri hareketlerde yaygın olarak kullanılır.

     • Yüksek Standartlı Otomatik Üretim Hatları: Otomotiv kaynak hatları, ambalaj kapatma ve kesme, elektronik yüzey montajı, gıda doldurma ve diğer hassas otomasyon ekipmanlarına uygulanır.

     • Yüksek Frekans ve Temiz Çalışma Koşulları: Sık ters çevirme, sıfır kirlilik ve uzun süreli stabil sürekli çalışma gerektiren endüstriyel senaryolar için tercih edilen vana tipi.

8. Seçim Farkı: 5V Serisi ve 4V Serisi Solenoid Valf

Bir Cümle Özeti

     SOLH 5V serisi, düşük güç tüketimi, ultra uzun servis ömrü ve hızlı yüksek frekans anahtarlama performansına sahip üst düzey 5/2 ve 5/3 yollu pnömatik solenoid valftir. Temiz dahili egzoz ve IP65 su geçirmez ve toz geçirmez tasarıma sahip olan bu valf, AirTAC orijinal 5V serisiyle tamamen uyumlu, çift etkili silindirler ve yüksek standartlı temiz otomatik pnömatik sistemler için en uygun çekirdek kontrol valfidir.
