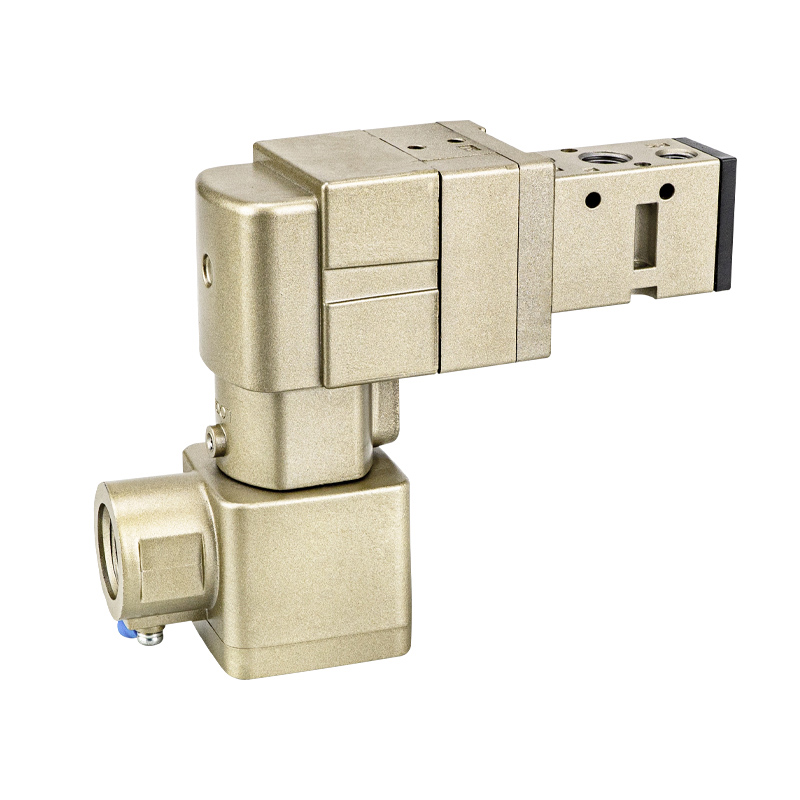

50-VFE / 50-VPE Serisi Pilot Kumandalı Patlamaya Dayanıklı Solenoid Valfler

annerka:Richge Technology'den SOLH

 I. Ürüne Genel Bakış

     SOLH 50 serisi, iki temel modele ayrılmış, aleve dayanıklı, pilotla çalıştırılan, patlamaya dayanıklı bir solenoid valf ürün serisidir:

     --50-VFE: 5/2 yollu aleve dayanıklı solenoid valf

     --50-VPE: 3/2 yollu aleve dayanıklı solenoid valf

     Tüm seri, Ex d Ⅱ BT4 aleve dayanıklılık sertifikası, zorunlu Çin Ex-CCC patlamaya dayanıklılık sertifikası ve IPX6 su geçirmez ve toz geçirmezlik derecesi ile uluslararası TIIS patlamaya dayanıklılık onayı ile onaylanmıştır. Kaplama, lityum pil, kimyasal, mürekkep, toz paketleme ve petrol ve gaz destek ekipmanları dahil olmak üzere Bölge 1 ve Bölge 2 yanıcı ve patlayıcı gaz ortamları için uygundur.

     Tüm bobinler aynı 3,5 W güç tüketimini, yağlama gerektirmeyen tasarımı paylaşır ve iki kurulum formunu destekler: bireysel dişli montaj ve çok istasyonlu manifold valf adası.

İki Model Arasındaki Temel Ayrım

     --50-VFE: Çift etkili silindirlerin çift yönlü tahriki için

     --50-VPE: Vakum negatif basıncı ve tek etkili silindir devreleriyle uyumlu

     Patlamaya dayanıklı mahfaza ve bobinler iki model arasında tamamen değiştirilebilirken, valf hava geçişleri ve manifold tabanları tamamen değiştirilemez.

2. Evrensel Patlamaya Karşı Korumalı Standart Özellikler (Her İki Model için de Geçerlidir)

2.1: Patlama Güvenliği Parametreleri

     --Patlama İşareti: Ex d Ⅱ BT4 Gb (Maksimum yüzey sıcaklığı T4: 135°C); isteğe bağlı düşük sıcaklık T5 / T6 versiyonları

     --Koruma Sınıfı: IPX6, su jeti sıçramasına karşı dayanıklı, nemli ve tozlu atölye ortamlarında stabil

     --Sertifikalar: Çin zorunlu Ex-CCC, Japon TIIS, IEC uluslararası patlamaya dayanıklı standart, RoHS çevre uyumluluğu

     --Tehlikeli Bölgeler: Gaz patlaması Bölge 1, Bölge 2; Etilen, propilen, boya solventi ve yanıcı tozlu çalışma ortamlarıyla uyumlu

     --Kablolama Seçenekleri: Elektrik kıvılcım sızıntısını önlemek için T tipi metal aleve dayanıklı kablo rakoru, L tipi aleve dayanıklı soket kablolama kutuları

     --Bobin Gerilimleri: DC24V / DC12V, AC220V / AC110V; sabit 3,5W bobin gücü, patlama güvenliği için düşük ısı üretimi

2.2 Genel Mekanik Parametreler

     --Çalışma Ortamı: Kuru temiz basınçlı hava, inert gaz; vakum işlemi yalnızca 50-VPE için mevcuttur

     --Yağlama: Yağlama gerektirmez, AFC yağsız hava kombinasyon ünitesiyle uyumludur; AC/BC yağ buharı üçlü üniteleri vakum devreleri için yasaktır

     --Manuel Geçersiz Kılma: Güç kapalı durumunda devre testi için isteğe bağlı olarak itmeli tip manuel pin, kilitlenebilir / kilitlenemez

     --Kurulum: Vana, yerçekimi sınırlaması olmaksızın herhangi bir açıda monte edilebilir

     --Maksimum Anahtarlama Frekansı: 1Hz döngü; Tepki süresi ≤45ms (0,5MPa standart hava beslemesi altında test edilmiştir)

     --Çalışma Sıcaklığı: T4 versiyonu: -10°C ~ +50°C; T6 düşük sıcaklık versiyonu: -10°C ~ +40°C (dahili buzlanmaya izin verilmez)

3. 50-VFE Serisi 5 Bağlantı Noktalı Patlamaya Dayanıklı Solenoid Valf (50-VFE3000 / 5000 Serisi)

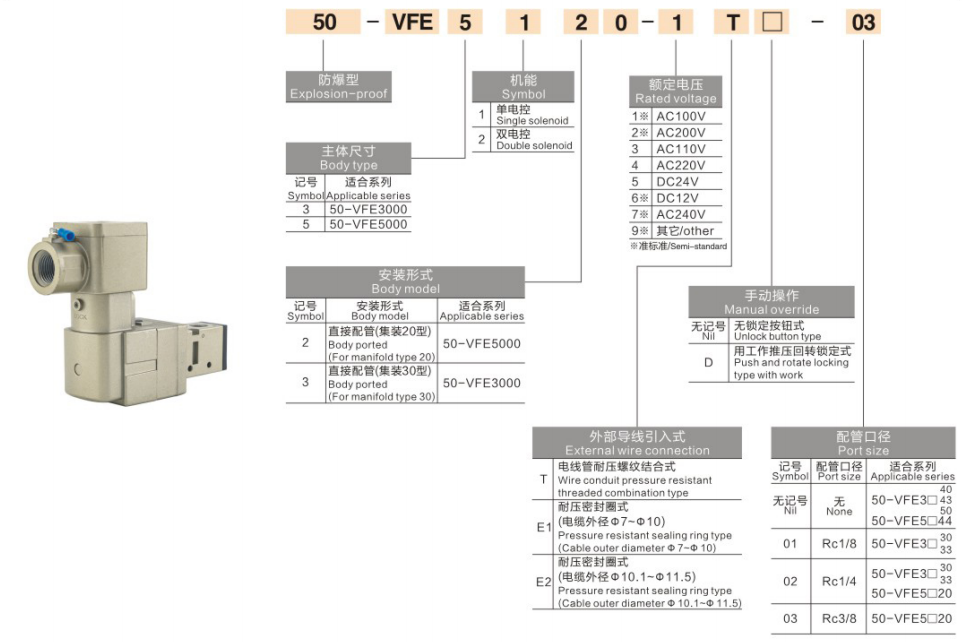

3.1 Model Kodu Tanımı (Örnek: 50-VFE51201T)

     --50: Aleve dayanıklı seri kodu

     --VFE: 5/2 yollu elastik contalı pilot makara valfi

     --5: 5000 yüksek akış özelliği

     --1: Tek solenoid yay dönüşü

     --2: Dişli doğrudan montaj

     --0: Standart konfigürasyon

     --1: G1/4 bağlantı noktası dişi

     --T: Metal aleve dayanıklı kablo rakoru

Model Alt Özellikleri

     --50-VFE3000:Kompakt düşük akışlı, etkili kesit alanı 18mm², Cv=1,0, G1/8 bağlantı noktası

     --50-VFE5000:Ana akım standart akış, etkili kesit alanı 45mm², Cv=2,5, G1/4 ana akım bağlantı noktası

3.2 Yapı ve Hava Devresi Mantığı (5/2 Yollu)

    --Bağlantı Noktası Tanımı:P besleme girişi, A çıkışı, B çıkışı, R1/R2 iki bağımsız egzoz portu; ana valf + pilot valf merkezi egzoz, kablolama düzenini basitleştirmek için ayrı bir pilot egzoz borusu gerekmez

     --annekara Yapısı:Pilot makara elastik contası; Makarayı tahrik etmek için minimum 0,15MPa basınç farkı gerekir, vakum negatif basıncı altında kayamaz

Fonksiyonel Modlar

    --Şarkı söylemeksolenoid (son ek 1):Enerji verilmiş → P→A, B→R2; kapatma yayı sıfırlama → P→B, A→R1, tek yönlü silindir sıfırlama

    --Çift solenoid (son ek 2):annendallama hafıza fonksiyonu, elektrik kesintisinden sonra valf konumunu korur, uzun süre basınç tutan kelepçeleme istasyonları için idealdir

3.3 Eşleşen Kurulum Aksesuarları

     --Dişli montaj:Doğrudan G1/8, G1/4 dişli bağlantı, KQ2 geçmeli bağlantı parçaları ve PU/PA pnömatik borularla uyumlu

     --annenifold valf adası:Özel 5 portlu manifold tabanı 50-VV5FE3 (3000 serisi için) / 50-VV5FE5 (5000 serisi için), 10 istasyona kadar merkezi hava beslemesini destekler; manifold hava kanalları yalnızca VFE valflerine uygundur, VPE 3 yollu valflerle karışık montaj yasaktır

3.4 Tipik Uygulamalar (Yalnızca Çift Etkili Silindir Devreleri İçin)

     - Patlamaya dayanıklı üretim hatlarında çift etkili transfer, durdurucu, damgalama sıkma silindirleri

     --NAMUR pnömatik küresel vana / kimyasal boru hatları için kelebek vana aktüatör anahtarlama kontrolü

     --Kaplama ve lityum pil tozu atölyeleri için merkezi valf adası otomasyonu

     --Çift yönlü silindir uzatma ve geri çekme hareketi gerektiren tüm patlamaya dayanıklı pnömatik sistemler

3.5 Sınırlama Notu

     Vakum devreleri kesinlikle yasaktır. Negatif basınç altında yeterli basınç farkı olmadığında makara kayamaz, bu da vantuz kaybına ve silindir arızasına yol açar. Yalnızca standart 0,2~0,9MPa pozitif hava beslemesiyle uyumludur.

4. 50-VPE Serisi 3 Yollu Patlamaya Dayanıklı Solenoid Valf (50-VPE500 / 700 Serisi)

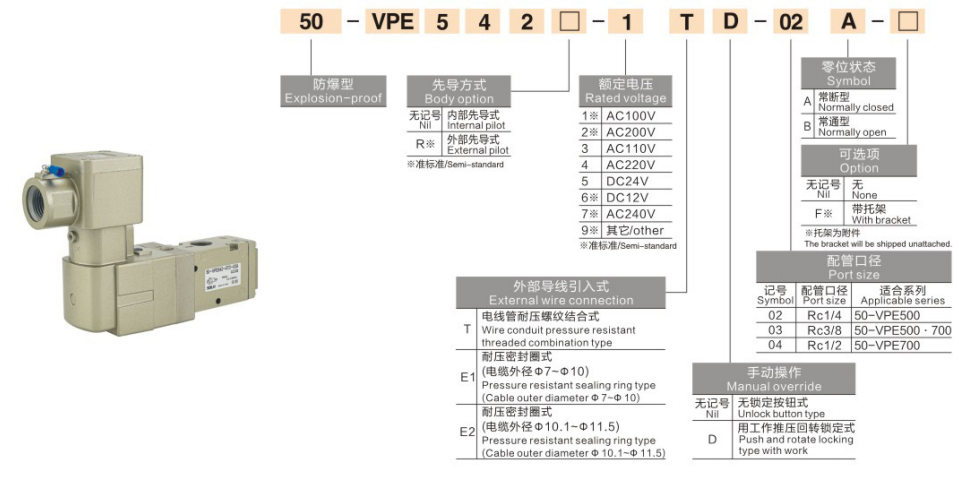

4.1 Model Kodu Tanımı (Örnek: 50-VPE54201T)

     --50: Aleve dayanıklı seri kodu

     --VPE: 3/2 yollu elastik contalı pilot popetli valf

     --542: VP500 spesifikasyonu, dişli normalde kapalı NC

     --0: Standart konfigürasyon

     --1: G1/4 bağlantı noktası dişi

     --T: Metal aleve dayanıklı kablo rakoru

Model Alt Özellikleri

     --50-VPE500: Standart akış, etkili kesit alanı 41,4 mm², Cv=2,3, geleneksel vakum kullanımı için

     --50-VPE700: Yüksek akışlı, etkili kesit alanı 72mm², Cv=4,0, büyük tabaka ve çok delikli karton vakumlu taşıma için

4.2 Yapı ve Hava Devresi Mantığı (3/2 Normalde Kapalı NC, dönüştürülebilir NO)

     --Port Tanımı: P besleme girişi, A çıkışı, R tek egzoz; bağımsız pilot egzoz portu PE. Yüksek tozlu patlamaya dayanıklı bölgelerde, harici borular egzoz gazını güvenli alanlara yönlendirebilir

     --Spool Yapısı: Pilot sert contalı popet tipi, sıfır diferansiyel basınç başlatma, -101,2kPa'ya kadar tam vakum altında kararlı çalışma, vakum devreleri için özel aleve dayanıklı valf

NC Çalışma Mantığı (Fonksiyon değiştirilebilir)

     --Enerji verilmiş: P, hava beslemesi için A'ya bağlı, R kapalı; Vakum jeneratörü negatif basınç üretir, tek etkili silindir uzar

     --Güç kapalı: P kesilir, A basınç tahliyesi için otomatik olarak R'ye bağlanır; vantuz anında vakumu keser, tek etkili silindir yayı otomatik olarak geri çekilir. Operasyonel güvenliği artırmak için patlamaya dayanıklı ekipman kapandığında iş parçaları serbest kalır

4.3 Eşleşen Kurulum Aksesuarları

     --Doğrudan dişli montaj: M5, G1/8, G1/4 dişli bağlantı noktaları, doğrudan vakum jeneratörlerinin yukarı akışına monte edilir

     --Özel vakum manifoldu adası: Bağımsız hava kanallarına sahip 3 portlu özel taban 50-VV3PE, 5 portlu VFE valfleri ile karıştırılarak monte edilemez

4.4 Temel Avantajlar (Yalnızca Vakumlu Patlamaya Karşı Korumalı Devreler için Uyumlu Aleve Dayanıklı Valf)

     --Sıfır diferansiyel basınç başlatma, hem vakum negatif basıncı hem de standart pozitif basınç çalışma koşullarıyla uyumlu

     --Güç kaybı durumunda otomatik basınç tahliyesi; Sıkıştırma yaralanmalarını veya düşme tehlikelerini önlemek için patlamaya dayanıklı ekipman durduğunda iş parçaları serbest kalır

     --Ultra düşük sızıntılı popet contası, uzun süreli vakum adsorpsiyonu sırasında emme zayıflaması yok

4.5 Tipik Uygulamalar

     -- Patlamaya dayanıklı vakum kullanımı: ZU/ZB vakum jeneratörü + lityum pil, kaplama ve gıdada patlamaya dayanıklı malzeme toplama için ZPT tampon vantuz

     --Kaldırma, sıkıştırma ve çıkarma için basit takımlama için tek etkili yay geri dönüşlü silindirler

     --Yanıcı ve patlayıcı atölyelerinde film, karton ve cam levhaların negatif basınçlı adsorpsiyon transferi

     - Patlamaya dayanıklı ekipmanlar için şube hava beslemesi kesme ve bakım basıncı tahliye devreleri

5. Karşılaştırma Tablosu: 50-VFE VS 50-VPE

6. Standart Patlamaya Dayanıklı Komple Pnömatik Devre Eşleştirme

     --Devre1: Patlamaya Karşı Korumalı Vakum Kullanımı (50-VPE54201T):  Yağsız, patlamaya dayanıklı hava kombinasyonu AFC2000 → 50-VPE54201T → PU6 boru sistemi → ZU düz vakum jeneratörü + ZPT tampon vantuzu

    --Devre 2: Patlamaya Dayanıklı Çift Silindir Transferi (50-VFE51201T):  Patlamaya dayanıklı hava üçlü ünitesi AC2000 → 50-VFE51201T 5 yollu valf adası → PU8 boru sistemi → SC/SDA çift etkili patlamaya dayanıklı silindir

    --Devre 3: Patlamaya Karşı Korumalı Tek Etkili Sıkma Düzeneği:  Patlamaya dayanıklı basınç regülatörü AR → 50-VPE500 → PU4 mikro boru → MAL mini tek etkili silindir

7. Seçim ve Patlamaya Karşı Korumalı Güvenli Çalıştırma Özellikleri

    --Vakum devreleri yalnızca 50-VPE'yi benimsemelidir:  50-VFE'nin makara yapısı basınç farkı olmadan kayamaz; vakum devreleri için kullanılması tamamen arızaya ve iş parçasının düşme güvenliği risklerine yol açar. Yağ kirliliği VPE popetini tıkayıp sızıntıya neden olacağından, yağ buharı jeneratörlü AC/BC üçlü ünitelerinin vakum sistemleri için kullanılması kesinlikle yasaktır.

    --Çift etkili silindirlerde 50-VFE 5 yollu valf kullanılmalıdır:  3 portlu VPE yalnızca tek hava çıkışı sağlar ve silindirin çift yönlü uzatma ve geri çekme hareketini gerçekleştiremez; 5 yollu vanaların yerini alamaz.

     --annenifold tabanlarının karışık montajı yasaktır:  5 portlu VFE tabanı ve 3 portlu VPE tabanı bağımsız hava kanalı açıklıklarına sahiptir. Çapraz kurulum, tam devre hava sızıntısına ve ekipmanın arızalanmasına neden olur.

    --annepatlamaya dayanıklı kablolama kuralları:  Sıkıca yalıtılmış kablolarla birlikte orijinal fabrika T tipi metal aleve dayanıklı kablo rakorları kullanılmalıdır; kablo kutularının içinde açıkta kalan metal temas noktaları yoktur. Sıradan plastik prizlerle izinsiz değiştirilmesi yasaktır. Pilot PE egzoz portunun harici drenaja ihtiyacı varsa, yanıcı gaz birikimini önlemek için borular egzoz gazını belirlenen patlamaya dayanıklı güvenli bölgelere yönlendirmelidir.

    --Hava beslemesi ön uç filtreleme gereksinimi:  AF/AFC hava filtresi (5μm hassasiyetli), patlamaya dayanıklı vanaların yukarı akışına monte edilmelidir. Valf gövdesine giren toz ve su buharı sürgü sıkışmasına yol açarak patlamaya dayanıklı çalışma koşullarında yanma ve patlama tehlikelerini tetikleyebilir.

     --Bakım ve revizyon düzenlemeleri:  Bakım için sökmeden önce yukarı akış HSV manuel küresel vanasını kapatın ve kalan boru hattı basıncını boşaltın. Patlamaya dayanıklı muhafazanın gerilim altında veya basınç altındayken sökülmesi yasaktır; Hasarlı aleve dayanıklı birleşme yüzeyleri tüm patlamaya dayanıklı sertifikaları geçersiz kılacaktır.

8. Endüstriyel Uygulama Alanları

     Lityum pilli patlamaya dayanıklı kaplama ve montaj hatları, boya püskürtme otomasyonu, kimyasal boru hattı valfi otomatik kontrolü, mürekkep baskı tozu atölyeleri, gıda patlamasına dayanıklı ambalaj üretim hatları, petrol ve gaz destekli pnömatik aktüatörler, farmasötik temiz patlamaya dayanıklı ekipman, toz malzeme sınıflandırması için patlamaya dayanıklı manipülatörler.

Bir Cümle Özeti

     SOLH 50 serisi aleve dayanıklı pilot solenoid valfler, çift etkili silindirler için 50-VFE 5 portlu makara tipine ve vakum ve tek etkili silindirler için 50-VPE 3 portlu popet tipine bölünmüş olup, IPX6 derecesine sahip Ex d II BT4 / CCC / TIIS sertifikalıdır ve tüm Bölge 1 ve Bölge 2 yanıcı patlayıcı endüstriyel üretim hatları için sertifikalı güvenli pnömatik anahtarlama çözümleri olarak hizmet eder.
