1. Ürüne Genel Bakış ve Çekirdek Yapı

     SOLH 4V serisi en evrensel olanıdırpilot kumandalı pnömatik yön kontrol valfi endüstriyel otomasyona yönelik, kapsayan5/2 yollu (5 bağlantı noktalı 2 konumlu) Ve5/3 yollu (5 bağlantı noktalı 3 konumlu) konfigürasyonlar. Çift etkili silindirlerin teleskopik hareketi, ara durdurma ve basınç tutma kontrolü için özel olarak tasarlanmış olup, makara tipi yapıya ve dahili pilot tahrik özelliğine sahiptir. Standart bir elektronik pnömatik kontrol bileşeni olarak, istikrarlı performans ve çok yönlü işlevlerle otomatik makinelerde, paketleme ekipmanlarında, işleme düzeneklerinde ve pnömatik iletim sistemlerinde yaygın olarak kullanılmaktadır.

  1.1 Beş Bağlantı Noktalı Standart Arayüz Tanımı

     • P Bağlantı Noktası: Ana hava girişi, hava besleme kaynağına bağlı

     • A/B Çalışma Bağlantı Noktaları: Uzatma ve geri çekmeyi kontrol etmek için çift etkili silindirlerin iki bölmesine bağlanan çıkış portları

     • R/S Egzoz Bağlantı Noktaları: Normalde gürültü azaltma ve düzgün havalandırma için susturucularla donatılmış basınç tahliye egzoz portları

  1.2 Temel Yapısal Özellikler

     • Valf Çekirdek Yapısı: Yüksek hassasiyetli kayar kolon makara tasarımı, düşük sürtünme ve hassas anahtarlama

     • Sürüş Modu: Dahili pilot tahrik, düşük güç tüketimi ve kararlı geri dönüş performansı

     • Uygulanabilir Nesne: Çift etkili pnömatik silindirler için tam kapsamlı eşleştirme

2. 5/2 Yollu Vana – Temel Ters Çevirme Kontrolü

     5/2 yollu yapı, farklı pnömatik mantık ve güvenlik kontrolü gereksinimlerine uyum sağlayan, tek elektrik kontrolü ve çift elektrik kontrol türlerine bölünmüş 4V serisinin ana temel modelidir.

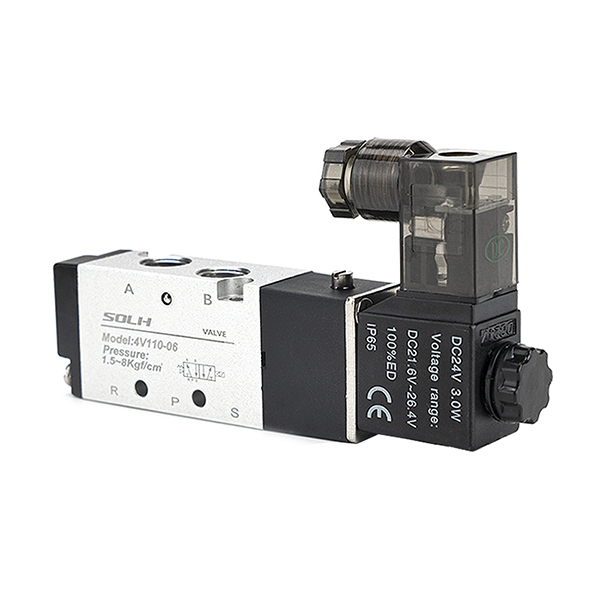

  2.1 Tekli Elektrik Kontrolü (4V110/210/310/410)

     • Çalışma Prensibi: Bir adet elektromanyetik bobin ve sıfırlama yayı ile donatılmıştır. Valf, güç verildiğinde tersine döner ve kapatıldığında yay kuvvetiyle otomatik olarak sıfırlanır.

     • Temel Özellikler: Arıza korumalı performansa, basit yapıya ve uygun maliyete sahip kapanma sırasında sıfırlama tasarımı.

     • Tipik Uygulamalar: Sıradan silindir ileri geri hareketi, acil durdurma sıfırlama mekanizması, basit sıkıştırma ve konumlandırma ekipmanı.

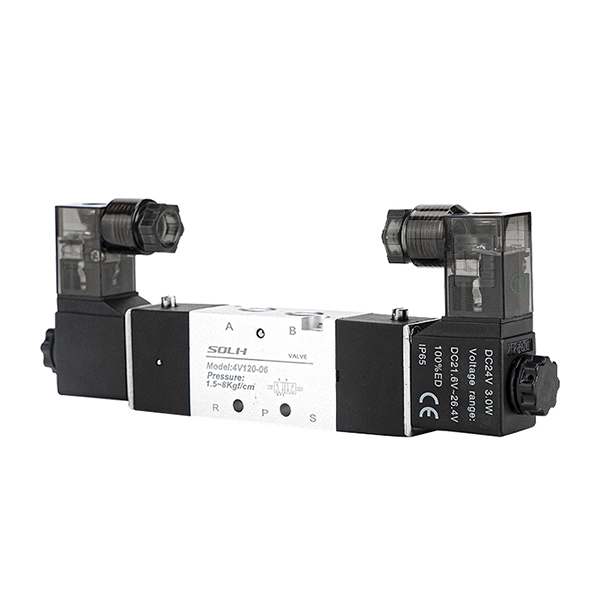

  2.2 Çift Elektrik Kontrol (4V120/220/320/420)

     • Çalışma Prensibi: Sıfırlama yayı olmadan alternatif kontrol için çift bobinler. Vana, güç kapatıldıktan sonra mevcut konumunu korur.hafıza tutma fonksiyonu.

     • Temel Özellikler: Yüksek konumlandırma doğruluğu, enerji tasarrufu (yalnızca geri gitme sırasında güç tüketimi), kararlı güç kapalı konumu tutma.

     • Tipik Uygulamalar: Hassas istasyon konumlandırma, ara strok durdurma, uzun süreli basınç tutma ve sabit konumlu kilitleme senaryoları.

3. 5/3 Yollu Vana – Ara Pozisyon Hassas Kontrolü

     5/3 yollu üç konumlu yapı, gelişmiş pnömatik kontrol taleplerini karşılamak için üç temel ara işlevi gerçekleştirerek, iki konumlu tersine çevirme temelinde bir ara nötr durumu ekler (Uygulanabilir Modeller: 4V130/230/330/430).

  3.1 Kapalı Merkez (C Tipi)

     İşlev: Tüm portlar ara konumda tamamen kapalı. Süspansiyon durdurmayı ve düşmeyi önleme korumasını destekleyen silindir kilitleme ve basınç tutma işlemini gerçekleştirir.

     Senaryo: Jig kilitleme, dikey silindir düşmeyi önleme, ara konumlu sabit durdurma.

  3.2 Egzoz Merkezi (E Tipi)

     İşlev: A/B çalışma bağlantı noktaları, ara konumdaki egzoz bağlantı noktalarıyla iletişim kurar. Sistem basıncı serbest bırakır ve silindir serbestçe yüzer.

     Senaryo: Ekipman güvenliği basınç tahliyesi, manuel sürükleme ve hata ayıklama, mekanik sıfırlama koruması.

  3.3 Basınç Merkezi (P Tipi)

     İşlev: P hava girişi, ara konumda her iki A/B portuyla iletişim kurarak çift etkili silindiri tek etkili çıkışa dönüştürür.

     Senaryo: Senkron sıkma, çift yönlü basınç koruma, özel kuvvet denge kontrolü.

4. Model Kodlama Kuralları ve Ortak Özellikler

  1. Kodlama Mantığı: 4V [Boyut Kodu] [Kontrol/Orta Fonksiyon Kodu] - [Port Boyutu]

  2. Tipik Ortak Modeller

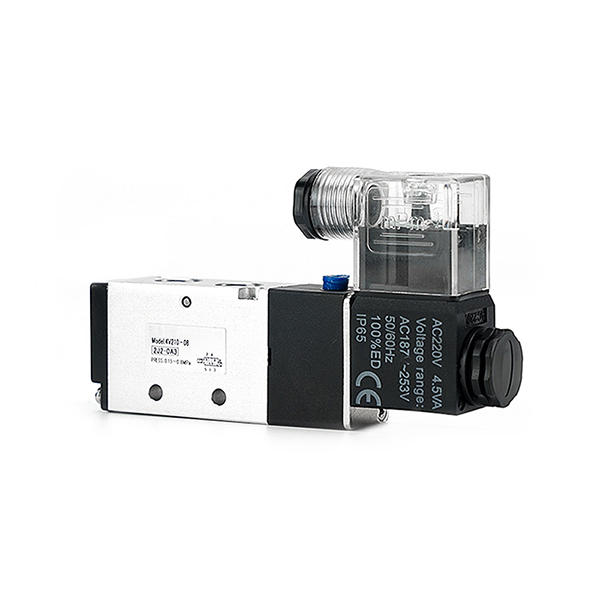

     • 4V210-08: G1/4 bağlantı noktası, tek elektrik kontrolü, 5/2 yollu (en evrensel standart model)

     • 4V220-08: G1/4 port, çift elektrik kontrolü, 5/2 yollu (kapanma hafızası konumlandırma)

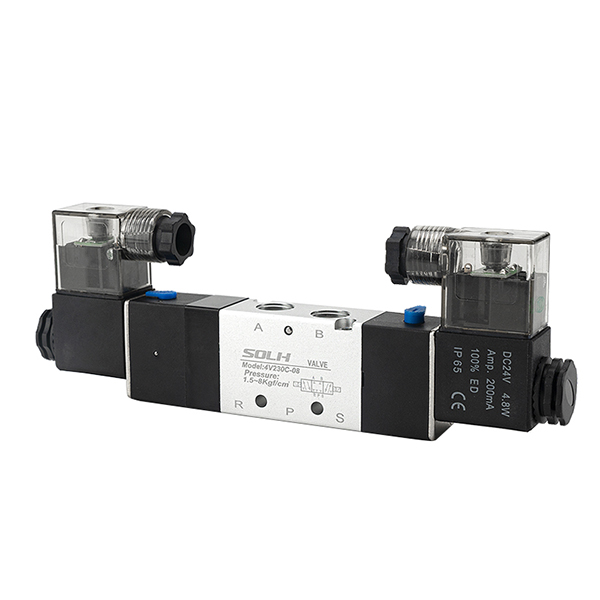

     • 4V230C-08: G1/4 portlu, 5/3 yollu kapalı merkez (silindir kilitleme & basınç tutma)

     • 4V310-10: G3/8 portlu, tek elektrik kontrollü, 5/2 yollu (büyük akışlı ana devre kontrolü)

5. Temel Teknik Parametreler

6. Profesyonel Seçim Kuralları

  6.1 5/2 Yollu İki Pozisyon Seçimi

     • Tek Elektrik Kontrolü: Otomatik kapanma geri dönüşü ve arıza korumalı çalışma özelliklerine sahip, geleneksel ileri geri hareket ve güvenlik sıfırlama senaryoları için öncelik.

     • Çift Elektrik Kontrolü: İstasyonları konumlandırma önceliği, ara durma ve uzun süreli tutma senaryoları, kapatma hafızası ve doğru konumlandırma özelliklerine sahiptir.

  6.2 5/3 Yollu Üç Pozisyonlu Seçim

     • Tip C (Kapalı Merkez): Silindir ara kilitleme, süspansiyon tutma ve düşmeye karşı koruma için.

     • E Tipi (Egzoz Merkezi): Ekipman güvenliği için basınç tahliyesi, serbest yüzer ve manuel hata ayıklama senaryoları.

     • P Tipi (Basınç Merkezi): Senkron sıkma, çift yönlü basınç stabilizasyonu ve özel pnömatik denge kontrolü için.

Bir Cümle Özeti

     SOLH 4V serisi, tek/çift elektrik kontrollü ve üç ara işlevli 5/2 ve 5/3 yollu, pilotla çalıştırılan pnömatik valfleri kapsar; çift etkili silindirlerin endüstriyel pnömatik ters çevirme, konumlandırma, basınç tutma ve güvenlik kontrolü için tercih edilen standart bileşendir.
