3V Serisi 3/2 Yollu Pnömatik Solenoid Valf | Doğrudan ve Pilot Kumandalı NC/NO Kontrol Vanası

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Yapısal Arayüz

     SOLH 3V serisi bir standarttır3/2 yollu elektrik kontrollü yön solenoid valfı mevcutdoğrudan etkili Vepilotla çalıştırılan yapılar. Tek etkili silindir kontrolü, pnömatik devre anahtarlama ve vakum sistemi düzenlemesi için özel olarak tasarlanmış olup iki temel konfigürasyon sağlar: Normalde Kapalı (NC) ve Normalde Açık (NO). Dayanıklı alüminyum alaşımlı gövdesi, kompakt yapısı, hızlı tepkisi ve isteğe bağlı sıfır basınçla başlatma özelliğiyle minyatür pnömatik otomasyon sistemleri için standart evrensel kontrol vanası görevi görür.

  1.1 Standart 3/2 Yollu Bağlantı Noktası Tanımı

     • P Bağlantı Noktası: Ana hava girişi

     • bir liman: Tek etkili pnömatik silindirlere veya vakum nozüllerine bağlanan çalışma portu

     • R Bağlantı Noktası: Hava çıkış portu, gürültüyü azaltmak için susturucu takın

  1.2 Tahrik ve Yapısal Sınıflandırma

     • Sürüş Modu: Elektromanyetik direkt etkili / pilot kumandalı opsiyonel

     • Seri Tipi: Doğrudan etkili (3V1/3V2); Pilot kumandalı (3V100/3V200/3V300)

     • Gövde Malzemesi: Yüksek mukavemetli alüminyum alaşım, hafif ve dayanıklı

2. 3/2 Yollu Vananın Çalışma Prensibi

     3V serisi, otomatik sıfırlama silindiri ve vakum devresi kontrolü için yaygın olarak kullanılan, tamamen bağımsız çalışma mantığına sahip NC ve NO tiplerine bölünmüş tek bobinli kontrol tasarımını benimser.

  2.1 Normalde Kapalı (NC) – En Yaygın Tip

  Uygulanabilir Modeller: 3V110, 3V210, 3V310

     • Kapatma Durumu Sıfırlama: Yay sıfırlama P giriş portunu kapatır; A Bağlantı Noktası egzoz için R Bağlantı Noktası ile iletişim kurar, çıkış basıncı yoktur.

     • Açılışta Çalışma Durumu: Elektromanyetik kuvvet, valf çekirdeğini değiştirmek için çeker; P girişi, hava beslemesi için A çalışma portuna bağlanır; R egzoz portu tamamen kapalı.

  2.2 Normalde Açık (NO) Tip

  Uygulanabilir Modeller: 3V120, 3V220, 3V320

     • Kapatma Durumu Sıfırlama: P girişi, sürekli hava beslemesi için A çalışma portuyla iletişim kurar; R egzoz portu kapalı.

     • Açılışta Çalışma Durumu: P giriş portu yalıtılmıştır; Çalışan bir bağlantı noktası, basınç tahliyesi ve egzoz için R bağlantı noktasıyla iletişim kurar.

3. Seri Sınıflandırması ve Spesifikasyon Parametreleri

  3.1 Doğrudan Etkili Seri (3V1 / 3V2) – Sıfır Basınçta Çalıştırma

  Temel Avantaj: 0MPa sıfır basınç başlatmayı, ultra hızlı tepki hızını destekler (＜0,05s), düşük basınç ve vakumlu çalışma koşulları için istikrarlı performans.

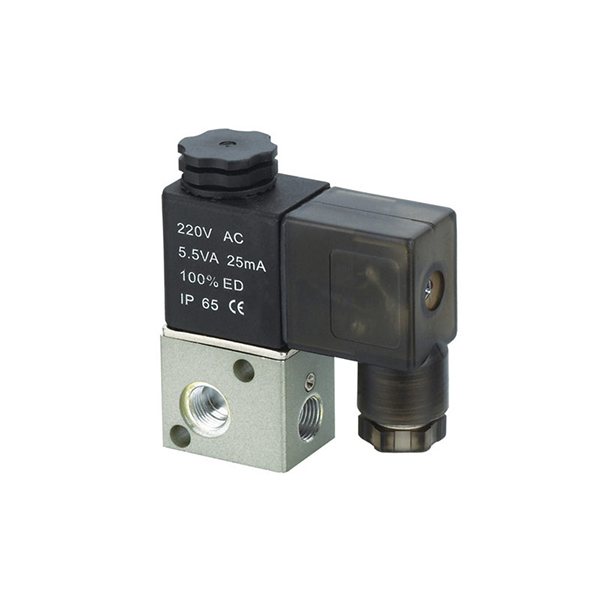

  • 3V1 Mikro Serisi

￮ Bağlantı Noktası Boyutu: M5, G1/8 (06)

￮ Akış Alanı: 10,2 mm² (CV=0,6)

￮ Tipik Model: 3V1-06, 3V1-M5

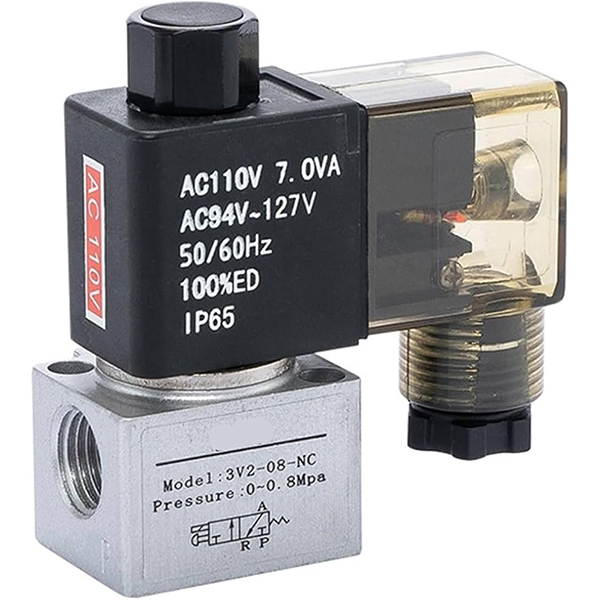

  • 3V2 Mini Serisi

￮ Bağlantı Noktası Boyutu: G1/8 (06), G1/4 (08)

￮ Akış Alanı: 17,0 mm² (CV=1,0)

  3.2 Pilot Kumandalı Seriler (3V100 / 3V200 / 3V300) – Büyük Akış

  Temel Avantaj: Büyük akış kapasitesi ve düşük güç tüketimi; Standart basınçlı pnömatik devrelere uygun, kararlı anahtarlama için minimum başlatma basıncı gerektirir.

  • 3V100 Serisi: Bağlantı noktası boyutu M5, G1/8 (06)

  • 3V200 Üniversal Seri

￮ Bağlantı Noktası Boyutu: G1/4 (08)

￮ Akış Alanı: 17,0 mm² (CV=1,0)

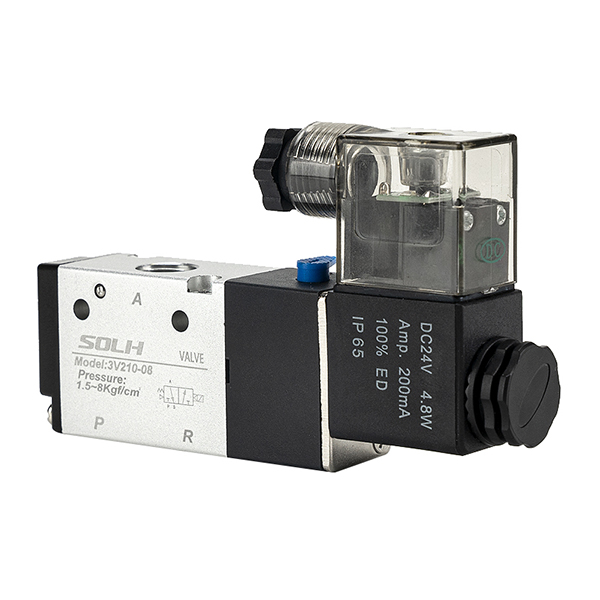

￮ Tipik Model: 3V210-08

  • 3V300 Büyük Akış Serisi

￮ Bağlantı Noktası Boyutu: G3/8 (10)

￮ Akış Alanı: 28,0 mm² (CV=1,65)

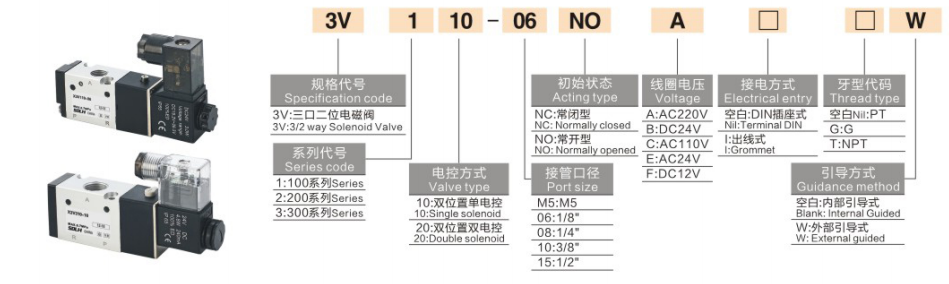

4. Tam Model Kodlama Kuralları ve Sipariş Örnekleri

  1. Kodlama Mantığı: 3V [Seri Kodu] [Fonksiyon Kodu] - [Port Boyutu] [Voltaj Kodu] [Kablolama Kodu]

 2. Standart Sipariş Örnekleri

     • 3V210-08-B: 3/2 yollu, NC tipi, G1/4 portlu, DC24V, DIN soket bağlantılı

     • 3V1-06-A: 3/2 yollu, NC tipi, G1/8 portlu, AC220V

5. Temel Teknik Parametreler

6. Temel Ürün Avantajları

     • Özel 3/2 Yollu Tasarım: Kelepçeleme, kaldırma ve sıfırlama pnömatik uygulamasına özel, yay geri dönüşlü tek etkili silindirlerle mükemmel uyum sağlar.

     • İkili Çalışma Modu: Farklı proses mantığına uyum sağlamak için isteğe bağlı Normalde Kapalı (kapandığında sıfırlama) ve Normalde Açık (kapandığında çalışma) türleri.

     • Çift Sürücü Seçenekleri: Doğrudan etkili tip, vakum/düşük basınç senaryoları için sıfır basınçla başlatmayı destekler; Pilotla çalıştırılan tip, büyük akış ve düşük güçte kararlı çalışmayı gerçekleştirir.

     • Kompakt ve Dayanıklı: Mini entegre yapı, mükemmel sızdırmazlık performansı, uzun servis ömrü ve yağlama gerektirmeyen tasarım.

     • Esnek Elektriksel Yapılandırma: Çoklu voltaj özellikleri (AC220V/110V/24V, DC24V/12V) ve ikili kablolama modları global eşleştirme taleplerini karşılar.

     • Yüksek Uyumluluk: 3A pnömatik kontrol valfleri ve 3L elle çekme valfleri ile aynı kurulum boyutu, doğrudan değiştirme ve yükseltmeyi destekler.

7. Tipik Uygulama Senaryoları

     • Tek etkili silindirlerin otomatik kontrolü (sıkıştırma, kaldırma, yay sıfırlama mekanizması)

     • Vakum jeneratörü ve vakum emme nozülü sistemi anahtarlaması (doğrudan etkili tip, negatif basınç kontrolünü destekler)

     • Pnömatik devre açma-kapama kontrolü, ekipman güvenlik kilidi, küçük aktüatör jog işlemi

     • Standart pnömatik sistemlerdeki 3A hava kontrollü valflerin ve 3L elle çalıştırılan valflerin doğrudan değiştirilmesi

Bir Cümle Özeti

     SOLH 3V serisi, minyatür pnömatik otomasyon sistemleri için temel kontrol bileşeni olarak hizmet veren, tek etkili silindir tahrikine ve vakum devresi kontrolüne profesyonel olarak uygulanan, NC/NO çift modlu ve doğrudan/pilot çift tahrikli yapılara sahip standart 3/2 yollu bir elektromanyetik yön valfidir.
