3A Serisi 3/2 Yollu Pnömatik Kontrol Vanası | Harici Hava Kumandalı Yön Valfı

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Çekirdek Arayüz İşlevi

     SOLH 3A serisi ana akımdır3/2 yollu harici havayla çalışan yön kontrol valfi Airtac standart spesifikasyonlarına uygun olarak. Elektromanyetik bobin yerine tamamen hava sinyaliyle çalıştırılan bu makine, tek etkili silindirlerin teleskopik hareketi ve basınç tutma kontrolünde uzmanlaşmıştır. Elektrikli olmayan pnömatik sistemler, patlamaya dayanıklı ortamlar ve arıza korumalı ekipmanlar için temel güvenlik kontrol bileşeni olarak hizmet veren, hava girişi, konum tutma ve egzozun güvenli ve istikrarlı pnömatik mantığını gerçekleştirir.

  1.1 Standart 3 Bağlantı Noktalı Arayüz Tanımı

     • P Bağlantı Noktası: Basınçlı hava beslemesi için ana hava giriş portu

     • bir liman: Tek etkili silindirlere doğrudan bağlanan çalışma çıkış portu

     • R Bağlantı Noktası: Basınç tahliyesi ve hızlı sıfırlama için egzoz portu

  1.2 Çalışma Mantığı ve Yapısal Özellikler

     • Tek Pnömatik Kontrol (3A110/210/310/410): Ters çevirme için hava sinyali, sinyal kesildikten sonra otomatik yay sıfırlama, arıza korumalı sıfırlama tasarımı.

     • Çift Pnömatik Kontrol (3A120/220/320/420): Alternatif ikili hava sinyali kontrolü, hafıza kilitleme fonksiyonu ile hava kesildikten sonra mevcut konumu korur.

     • Çekirdek Yapı: Yüksek hassasiyetli makara tipi yapı, harici pnömatik tahrik, dayanıklı alüminyum alaşımlı gövde, standart yağlama gerektirmeden çalışma (ekstrem çalışma koşulları için özel yağlama mevcuttur).

2. Standart Model Kodlama Kuralları ve Ortak Modeller

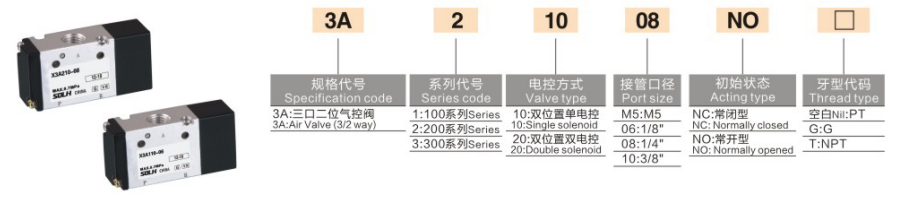

  1. Kodlama Mantığı: 3A [Seri Boyutu] [Kontrol Tipi] - [Port Boyutu]

  2. Ortak Model Özellikleri ve Uygulama Senaryoları

3. Temel Teknik Parametreler

4. Temel Ürün Avantajları

     • Saf Pnömatik Patlamaya Dayanıklı Tasarım: İçerisinde elektrik aksamı yoktur, tozlu, nemli ve yanıcı patlayıcı ortamlara tam uyumludur. Ultra yüksek operasyonel güvenilirlikle, hava kaynağı veya güç kesintisi durumunda otomatik sıfırlama ve ekipman güvenliği sağlar.

     • Çift Kontrol Modu Uyarlanabilirliği: Güvenli sıfırlama ve basınç tutma için tek pnömatik kontrol; tüm geleneksel tek etkili silindir kontrol mantığını kapsayan, hava kesme konumu hafızası ve uzun süreli kilitleme için çift pnömatik kontrol.

     • Yüksek Verimli Sızdırmazlık Performansı: Düşük başlatma basıncı, mükemmel hava sızdırmazlığı, kararlı anahtarlama ve uzun servis ömrü özelliklerine sahip, özel yüzey işleme prosesli hassas makara yapısı.

     • Esnek ve Yer Kazandıran Kurulum: Çok açılı isteğe bağlı kurulumu destekler. Modüler valf grupları oluşturmak için bağımsız olarak veya manifold tabanlarıyla entegre olarak kullanılabilir ve ekipman kurulum alanından etkili bir şekilde tasarruf sağlar.

5. Tipik Uygulama Senaryoları

     • Tek Etkili Silindir Kontrolü: Hava girişi ile uzayan ve yay sıfırlama ile geri çekilen silindir ile kriko, kenetleme ve çevirme gibi teleskopik eylemleri gerçekleştirir.

     • Ekipman Güvenliği Kilitleme Sistemi: Hava kaynağı arızalandığında veya ekipman kapandığında basıncı otomatik olarak sıfırlar ve serbest bırakır, mekanik sıkışmayı önler ve üretim güvenliğini sağlar.

     • Uzun Süreli Basınç Tutma Çalışma İstasyonları: Çift pnömatik kontrol modu, sürekli hava beslemesi olmadan sabit silindir konumunu korur, uzun süreli sıkma ve konumlandırma işlemlerine uygundur.

Bir Cümle Özeti

     SOLH 3A serisi, tek/çift hava kontrol modlarına, hassas makara sızdırmazlığına ve alüminyum alaşımlı gövdeye sahip standart 3/2 yollu harici pnömatik kontrol vanasıdır. Tek etkili pnömatik silindirlerin güvenli ters çevrilmesi ve basınç tutma kontrolü için tercih edilen çekirdek bileşendir.
