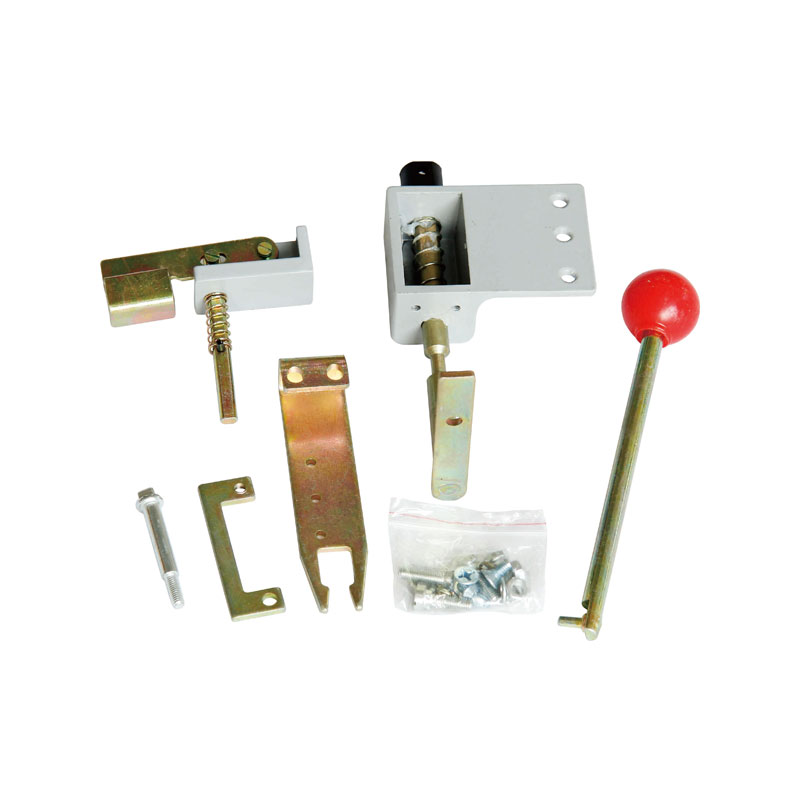

Toprak anahtarı kilitleme cihazı

Uygulamalar ve işlevler

Toprak anahtarı kilitleme cihazı, yüksek voltajlı şalterin çalışması ve bakımı sırasında güvenliği artırmak için trafo merkezlerinde, enerji santrallerinde ve endüstriyel elektrik sistemlerinde kullanılır. Birincil işlevi, yüksek voltaj ekipmanlarına hala enerji verirken, bir toprak anahtarının kazara veya yetkisiz çalışmasını önlemek, böylece personel ve ekipmanı elektrik tehlikelerinden korumaktır.

Trafo merkezlerinde, kilitleme cihazı, bir toprak anahtarının ancak diğer ilgili anahtarların (devre kesici veya izolatörler gibi) doğru konumda olduğunu ve elektrik sisteminin doğru izolasyonunu sağladığını doğruladıktan sonra kapatılabilmesini sağlar. Bu, topraklanmış bir devrenin hala elektrik akımı taşıyabileceği tehlikeli durumları önlemek için devre kesicileri, transformatörleri veya izolatörleri değiştirirken veya topraklama yaparken özellikle kritiktir. Elektrik santrallerinde, kilitleme cihazı, operatörlerin hala güç şebekesine bağlanırken yüksek voltaj ekipmanlarını topraklamasını önleyerek benzer bir amaca hizmet eder, böylece bakım çalışmaları sırasında elektrik şok riskini azaltır.

Toprak anahtarı kilitleme cihazı, güvenli koşullar karşılanmadıkça, toprak anahtarının çalıştırılmasını önleyen mekanik kilitler veya elektronik kontroller içerir. Bu, bağlantı kesme anahtarının açık olmasını veya ekipmanın enerjilendirilmesini içerebilir. Bazı sistemler ayrıca, toprak anahtarını çalıştırmak için güvenli olduğunda operatörleri bilgilendiren göstergeler veya alarmlar da içerebilir.

Montajın şematik diyagramı

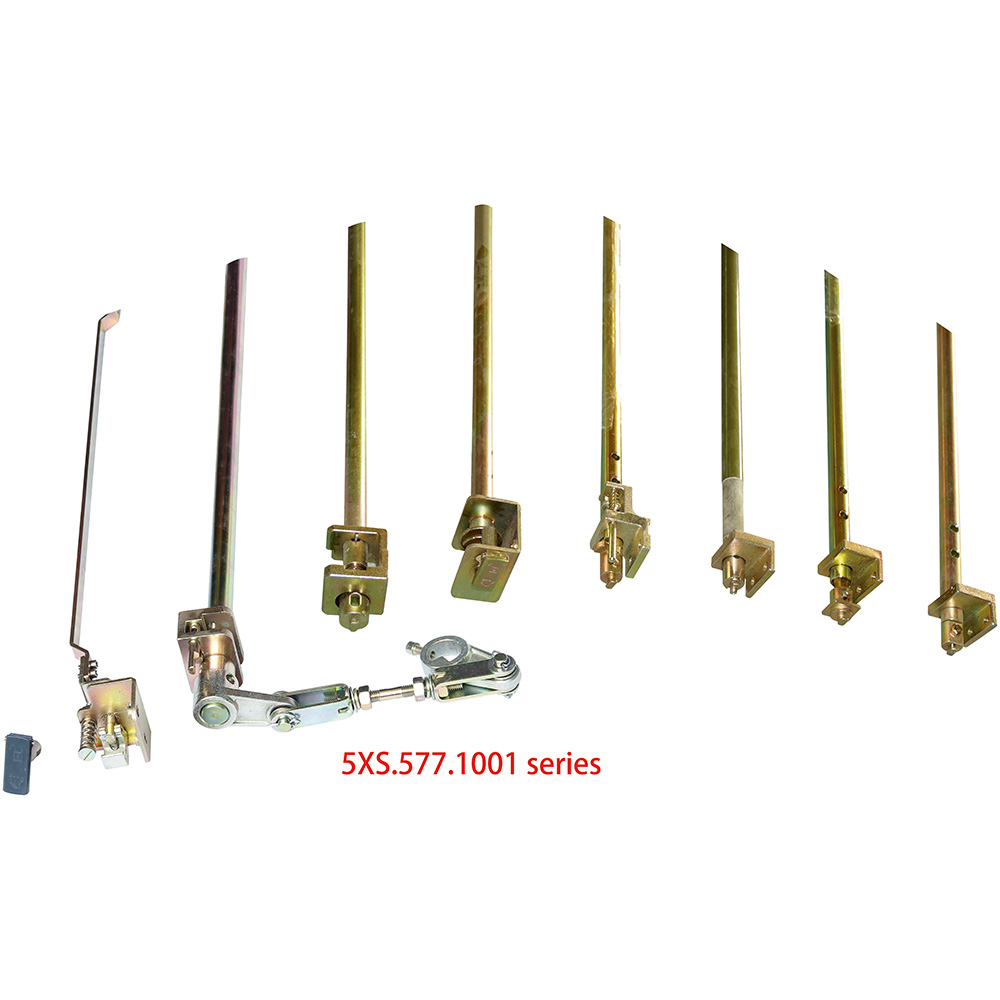

5xs.577.1001
5xs.577.1002/5xs.577.1002.1
5xs.57.1003 (çift kapı)/ 5xs.577.1003.1 (tek kapı)
5xs.57.1004 (çift kapı)/ 5xs.577.1004.1 (tek kapı)
